[求助] 关于fluent中残差震荡的问题~诚求各位大侠

我现在的模型算的残差图是图片中的样子~
大家认为这样算是震荡吗？
这样的的结果可取吗？
我现在用的是SIMPLE算法 压力是presto! 其余是二阶迎风，我没有改变松弛因子，如果改变松弛因子的话要怎么变呢 是不是全部都变小？还是改变其中的能量 动量什么的呢？
我是个菜菜鸟~请各位大侠帮帮忙~非常感谢~


[ Last edited by ben_ladeng on 2011-7-7 at 23:26 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
加油！努力~
1楼 2011-07-07 19:08:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

duguqiuzui

铜虫 (正式写手)

【答案】应助回帖

★
xiegangmai(金币+1): 谢谢参与！ 2011-07-08 17:22:26
你的网格质量太差，明显不收敛， 不算震荡，重画网格，要质量好一点
赞一下(2人) 回复此楼
6楼2011-07-08 09:19:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

hiqun

禁虫 (正式写手)

【答案】应助回帖

★
ben_ladeng(金币+1): 谢谢参与讨论 2011-07-07 23:27:06
暴暴蓝(金币+2): 谢谢啦~ 2011-07-10 14:42:17
俺遇到这种情况的时候，有两种选择：1.加密网格，2，由于在水平线附近震荡，检测进出口flux，如果误差不大，近似收敛
赞一下(1人) 回复此楼
2楼2011-07-07 20:48:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tacaro

至尊木虫 (知名作家)

小木虫大能猫骑士勋章
ben_ladeng: 2011-07-07 23:27:14
楼上说的对，有时候我也换个小模型试试结果~~~~~
赞一下(1人) 回复此楼
3楼2011-07-07 22:35:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

暴暴蓝

新虫 (初入文坛)
引用回帖:
Originally posted by hiqun at 2011-07-07 20:48:22:
俺遇到这种情况的时候，有两种选择：1.加密网格，2，由于在水平线附近震荡，检测进出口flux，如果误差不大，近似收敛

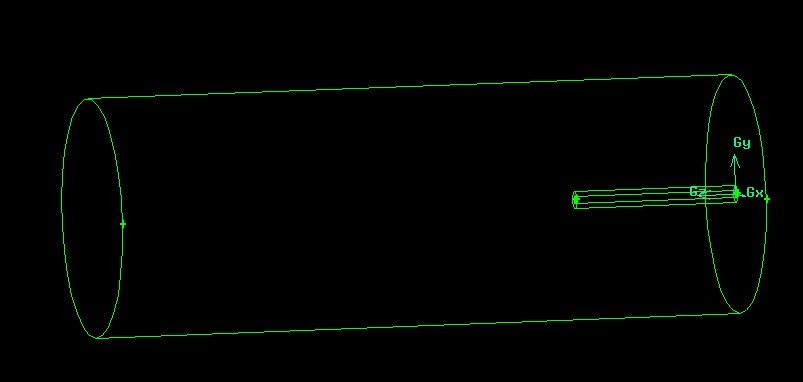

我的模型是图片中的这个样子的~我只给燃烧室里画了网格，喷嘴没有划分~就直接用gambit生成的体网格~这样的划分有问题吗？
还有我现在的模型算的时候~从头到尾一直都出现 reversed flow in 。。。faces。。。。是不是有问题呢~请帮帮我吧 谢谢啦
赞一下 回复此楼
加油！努力~
4楼2011-07-08 08:49:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

啴啴

金虫 (小有名气)

【答案】应助回帖

★
xiegangmai(金币+1): 谢谢参与！ 2011-07-08 17:22:22
你有没有改变单位？？SCALE 单位试试
赞一下(1人) 回复此楼
5楼2011-07-08 09:19:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

暴暴蓝

新虫 (初入文坛)
引用回帖:
Originally posted by duguqiuzui at 2011-07-08 09:19:39:
你的网格质量太差，明显不收敛， 不算震荡，重画网格，要质量好一点

怎么才能看网格的质量好不好呢
赞一下 回复此楼
加油！努力~
7楼2011-07-08 09:41:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hiqun

禁虫 (正式写手)

【答案】应助回帖

★
xiegangmai(金币+1): 谢谢参与！ 2011-07-08 17:22:34
暴暴蓝(金币+1): 谢谢了哦 2011-07-10 14:42:46
引用回帖:
Originally posted by 暴暴蓝 at 2011-07-08 08:49:46:
我的模型是图片中的这个样子的~我只给燃烧室里画了网格，喷嘴没有划分~就直接用gambit生成的体网格~这样的划分有问题吗？
还有我现在的模型算的时候~从头到尾一直都出现 reversed flow in 。。。faces。。。。 ...

喷嘴没有划分~就直接用gambit生成的体网格,喷嘴，区域，应该是属于小面区域的话，不经过处理，直接划分，这个地方的网格，或许是存在问题的
赞一下(1人) 回复此楼
8楼2011-07-08 14:39:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seaharrier

铁杆木虫 (知名作家)

帝国空军中将

【答案】应助回帖

★ ★
xiegangmai(金币+2): 谢谢应助！ 2011-07-08 17:22:47
暴暴蓝(金币+7): 虽然还不是很懂 但是很感激你啦~我没有多少金币都给你吧~谢谢了哦 2011-07-10 14:43:29
引用回帖:
Originally posted by 暴暴蓝 at 2011-07-08 08:49:46:
我的模型是图片中的这个样子的~我只给燃烧室里画了网格，喷嘴没有划分~就直接用gambit生成的体网格~这样的划分有问题吗？
还有我现在的模型算的时候~从头到尾一直都出现 reversed flow in 。。。faces。。。。 ...

从燃烧室结构来看，这种收敛结果是正常的，

减小收敛因子应该可以把残差降低，但似乎没这个必要。

个人认为你的残差还是可以接受的。
赞一下(1人) 回复此楼
Patienceisbitter,butitsfruitissweet.
9楼2011-07-08 16:58:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

暴暴蓝

新虫 (初入文坛)
引用回帖:
Originally posted by seaharrier at 2011-07-08 16:58:27:
从燃烧室结构来看，这种收敛结果是正常的，

减小收敛因子应该可以把残差降低，但似乎没这个必要。

个人认为你的残差还是可以接受的。

哇！！大侠，牛x人士！哈哈~看到你狠高兴啊~我还有个问题问你，
fluent 从第一步开始到尾都出现reversed flow in。。。faces 这个是不是不正常啊？是不是我的燃烧室太小呢？
赞一下 回复此楼
加油！努力~
10楼2011-07-08 19:06:07
