[求助] 请哪位老师看看这催化剂个孔径分布图不加吸附等温线可以吗 已有2人参与

请哪位老师看看这催化剂个孔径分布图不加吸附等温线可以吗？SCI二区能源方面的期刊投哪个快一些？

请哪位老师看看这催化剂个孔径分布图不加吸附等温线可以吗

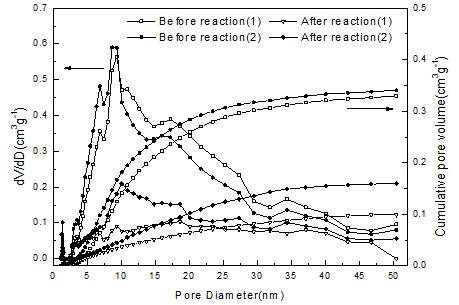

催化剂孔径分布图
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-09-05 22:03:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liwentao2010

荣誉版主 (文坛精英)

山涛

优秀版主优秀版主优秀版主优秀版主优秀版主

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
nengyuanzyq: 金币+8, ★有帮助 2014-09-06 18:27:58
nengyuanzyq: 金币+5, ★★★★★最佳答案 2014-09-07 10:00:51
图有些混乱，建议将二者分开
赞一下 回复此楼
加油！
2楼2014-09-06 08:23:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nengyuanzyq

金虫 (小有名气)
引用回帖:
2楼: Originally posted by liwentao2010 at 2014-09-06 08:23:19
图有些混乱，建议将二者分开

这个图不加吸附等温线可以吗？
赞一下 回复此楼
3楼2014-09-06 18:28:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liwentao2010

荣誉版主 (文坛精英)

山涛

优秀版主优秀版主优秀版主优秀版主优秀版主
引用回帖:
3楼: Originally posted by nengyuanzyq at 2014-09-06 18:28:37
这个图不加吸附等温线可以吗？...

可以，文献中有许多孔径分布图列出
赞一下(1人) 回复此楼
加油！
4楼2014-09-06 20:16:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shine6832

至尊木虫 (正式写手)

Dr. XU

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
liwentao2010: 金币+1, 谢谢回帖，欢迎常来交流 2014-09-09 22:02:52
nengyuanzyq: 金币+7, ★★★★★最佳答案, 非常感谢这位老师的宝贵意见 2014-09-10 07:38:36
可以不用等温线
提个建议，你的图的左坐标的标题有错
孔径分布有两种：dV/dD还有一个是dV/dlogD，前者单位是cm3 g-1 nm-1或者是 cm3 g-1，你的单位弄错了。
dV/dD和dV/dlogD关系为：dV/dD * D *ln10 = dV/dlogD
赞一下 回复此楼
不沉溺幻想，不庸人自扰
5楼2014-09-09 15:39:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanzhijian

木虫 (正式写手)
★
liwentao2010: 金币+1, 谢谢回帖，欢迎常来交流 2014-09-09 22:03:02
引用回帖:
5楼: Originally posted by shine6832 at 2014-09-09 15:39:28
可以不用等温线
提个建议，你的图的左坐标的标题有错
孔径分布有两种：dV/dD还有一个是dV/dlogD，前者单位是cm3 g-1 nm-1或者是 cm3 g-1，你的单位弄错了。
dV/dD和dV/dlogD关系为：dV/dD * D *ln10 = dV/dlogD

借楼问个问题，我用的是micrometrics TriSrar 仪器，为什么出来的报告孔径分布都是dV/d(W) 或者是dV/dlog (W), 而且两者的单位都一样，即为cm3 g-1  Å-1，因为横坐标用的是 Å。W应该指的是质量，一直想知道这个dV/d(W) 或者dV/dlog (W)能不能转化成dV/d(D) 或者是dV/dlog (D)，文献里好像用的都是D。还用如果把单位换成 nm 的话，是不是纵坐标的值也得除 10， 即cm3 g-1  Å-1 除以 10 得
cm3 g-1 nm-1
赞一下 回复此楼
If not now? When? If not me? Who?
6楼2014-09-09 19:32:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shine6832

至尊木虫 (正式写手)

Dr. XU

【答案】应助回帖

★
liwentao2010: 金币+1, 谢谢回帖，欢迎常来交流 2014-09-09 22:03:12
引用回帖:
6楼: Originally posted by wanzhijian at 2014-09-09 19:32:02
借楼问个问题，我用的是micrometrics TriSrar 仪器，为什么出来的报告孔径分布都是dV/d(W) 或者是dV/dlog (W), 而且两者的单位都一样，即为cm3 g-1  Å-1，因为横坐标用的是 Å。W应该指的是质量，一直想知 ...

任何单位经过对数运算后，都没有单位（或者单位为1），这是物化里面最基本的知识。

D代表diameter，W代表Width，关于这两词的不同，小木虫里面有人讨论过。据我经验，没有特别的换算关系。特别是slit、sphere类孔。用不同的孔径维度，孔径计算会有不同。

文章里面，孔径用D的很多。建议你在Micrometrics程序的主菜单上的option-->unit里面，将Length unit换成nm，Pore dimension换成Diameter试试。

特别有一个小点需要指出，Å为特殊字符，不是基本的ASCII码。如果没有对仪器的操作系统里的区域与语言做特别处理的话。Å这个字符可能会显示错误。
赞一下(2人) 回复此楼
不沉溺幻想，不庸人自扰
7楼2014-09-09 20:51:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanzhijian

木虫 (正式写手)
★
liwentao2010: 金币+1, 谢谢回帖，欢迎常来交流 2014-09-10 19:30:38
引用回帖:
7楼: Originally posted by shine6832 at 2014-09-09 20:51:09
任何单位经过对数运算后，都没有单位（或者单位为1），这是物化里面最基本的知识。

D代表diameter，W代表Width，关于这两词的不同，小木虫里面有人讨论过。据我经验，没有特别的换算关系。特别是slit、sphere类 ...

非常感谢，您帮我解决了一大困惑。按照您的方法，已经把Length unit换成nm，Pore dimension换成Diameter了，其他的都相应变化了，但是BJH Adsorption dV/dlog(w) Pore Volume的纵坐标单位还是 cm3 g-1  Å-1，虽然横坐标的单位已经是nm了，请问此问题怎么解决！！再次感谢！
赞一下 回复此楼
If not now? When? If not me? Who?
8楼2014-09-10 15:37:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shine6832

至尊木虫 (正式写手)

Dr. XU
★
liwentao2010: 金币+1, 谢谢回帖，欢迎常来交流 2014-09-10 19:30:30
引用回帖:
8楼: Originally posted by wanzhijian at 2014-09-10 15:37:41
非常感谢，您帮我解决了一大困惑。按照您的方法，已经把Length unit换成nm，Pore dimension换成Diameter了，其他的都相应变化了，但是BJH Adsorption dV/dlog(w) Pore Volume的纵坐标单位还是 cm3 g-1  Å-1， ...

我目前用的是Micrometrics ASAP 2020 如果option-->unit改变后 所有的报告和图都会随之改变
ASAP Tristar 3000以前也用过 但你提到的问题 我确实没有留意过
如果Unit改过diameter后 报告和图里面的BJH孔径分布的纵坐标依旧是 dV/dw而不是 dV/dD 那就是该软件的bug了
如果你不放心 你可以在 BJH Adsorption Pore Distrubution Report里面将表里的第2列(单位 nm)和第4列（单位 cm3 g-1） 在Origin里面作一次微分 就可得到 纵坐标为cm3 g-1 nm-1，横坐标为nm的孔径分布图 同时留意下单位的数量级是否和你软件自动产生的数据一致
Good Luck
赞一下 回复此楼
不沉溺幻想，不庸人自扰
9楼2014-09-10 16:46:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanzhijian

木虫 (正式写手)
引用回帖:
9楼: Originally posted by shine6832 at 2014-09-10 16:46:24
我目前用的是Micrometrics ASAP 2020 如果option-->unit改变后 所有的报告和图都会随之改变
ASAP Tristar 3000以前也用过 但你提到的问题 我确实没有留意过
如果Unit改过diameter后 报告和图里面的BJH孔径分布 ...

不好意思，上次出了点小错误，BJH孔径分布的纵坐标已经变成了 dV/dlog(D)，就是单位没变，还是cm3 g-1  Å-1, 而且横坐标的单位已经变成了 nm 了，我觉得纵坐标也应该变成cm3 g-1  nm-1 才对，所以有点纳闷！
赞一下 回复此楼
If not now? When? If not me? Who?
10楼2014-09-10 19:47:58
