[求助] 如何桁架判断0力杆 已有4人参与

最基本的三个我知道，但是放到桁架中就不会了，还请各位相关专业的网友指点啊，有三个题目，最好能给你们的思维过程

如何桁架判断0力杆
如何桁架判断0力杆-1


如何桁架判断0力杆-2
回复此楼

» 猜你喜欢
1楼 2014-09-04 01:06:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chr5130678

铁虫 (初入文坛)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
whqs8426212: 金币+3, ★★★很有帮助 2014-09-04 15:51:24
第一题：GG1杆件在G点处，如果GG1杆件内力不为0，那么在G点，水平方向没有另外的力来平衡GG1的内力了，故GG1为零杆。去掉GG1杆件，再来看G1E杆件，同理，与GG1杆件一样，也是零杆。去掉G1E，EE1也是零杆，去掉，E1D，DD1，D1B都是零杆。
第二题：节点1可以看出杆件15和12如果有内力，那么1的受力不平衡，所以杆件15和12都是零杆，去掉杆件12和15，继续看46杆件，和第一题的方法一样，62为零杆，去掉杆件64，再看24杆件，仍然和第一题方法一样，24也为零杆。
第三题：我的看法和你给的答案不一样，我认为13和56都是零杆，理由同第一题
赞一下(1人) 回复此楼
2楼2014-09-04 10:22:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tzhtytyl

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
whqs8426212: 金币+4, ★★★★★最佳答案 2014-09-04 15:51:10
1. 最上一个图中，只有外围杆件非零力杆，即所有腹杆均为零力杆。
    节点G中，属于无外力作用的连接三杆的结点，其中两杆在一直线上，则不共线一杆必为零杆，故杆GG1为零力杆；
    节点G1中，由于杆GG1已为零力杆，可以当做该杆“不存在”，于是可判断杆EG1为零力杆。
    类似地，可容易判断其他腹杆均为零力杆！

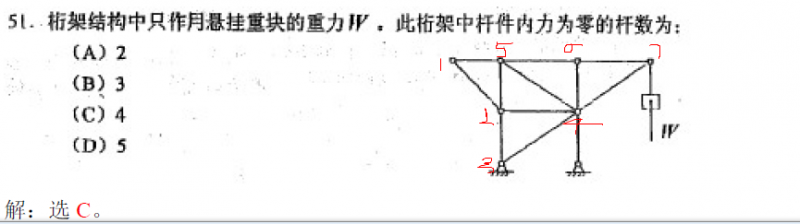

2. 第51题中：
    节点6中：杆46为零力杆；
    节点1中：不共线的两杆结点不受外力作用时两杆皆为零杆；
    节点2中：除去已知零力杆12，容易判断杆24为零力杆；
    故本题零力杆根数是4。

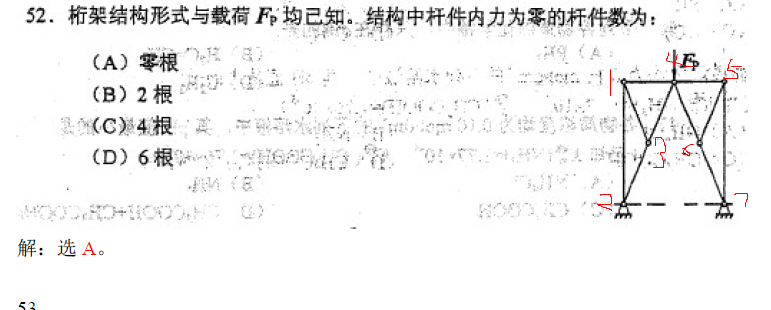

3. 第52题中：
    节点3和节点6：都属于无外力作用的连接三杆的结点，其中两杆在一直线上，则不共线一杆必为零杆，故杆13和杆65都为零力杆；
    节点1和节点5：在将已知的零力杆视为“不存在”后，这两个节点都属于不受外力作用的不共线两杆节点，故杆14、杆12和杆54、杆57均为零力杆。
    本题中零力杆根数为6根，故正确答案是D而不是A！
赞一下(1人) 回复此楼
3楼2014-09-04 10:50:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fasngtao

金虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
whqs8426212: 金币+1, ★有帮助 2014-09-04 15:49:54
同济大学的结构力学书的上册还有材料力学说的很清楚的，你可以去看看，几乎所有情况都包括在内了
赞一下 回复此楼
4楼2014-09-04 14:09:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

20103669

新虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
whqs8426212: 金币+2, ★有帮助 2014-09-04 15:50:20
无外力作用下，只沿杆的方向受力，所以主要找L型，T型。。

[ 发自小木虫客户端 ]
赞一下 回复此楼
5楼2014-09-04 14:57:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whqs8426212

铜虫 (正式写手)
引用回帖:
2楼: Originally posted by chr5130678 at 2014-09-04 10:22:33
第一题：GG1杆件在G点处，如果GG1杆件内力不为0，那么在G点，水平方向没有另外的力来平衡GG1的内力了，故GG1为零杆。去掉GG1杆件，再来看G1E杆件，同理，与GG1杆件一样，也是零杆。去掉G1E，EE1也是零杆，去掉，E1D ...

感谢回帖，能否帮我看看这个问题呢？
http://muchong.com/bbs/viewthread.php?tid=7857338
赞一下 回复此楼
6楼2014-09-04 16:33:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whqs8426212

铜虫 (正式写手)
引用回帖:
3楼: Originally posted by tzhtytyl at 2014-09-04 10:50:06
1. 最上一个图中，只有外围杆件非零力杆，即所有腹杆均为零力杆。
    节点G中，属于无外力作用的连接三杆的结点，其中两杆在一直线上，则不共线一杆必为零杆，故杆GG1为零力杆；
    节点G1中，由于杆GG1已为零力 ...

感谢回帖，能否帮我看看这个问题呢？
http://muchong.com/bbs/viewthread.php?tid=7857338
赞一下 回复此楼
7楼2014-09-04 16:44:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whqs8426212

铜虫 (正式写手)
引用回帖:
5楼: Originally posted by 20103669 at 2014-09-04 14:57:28
无外力作用下，只沿杆的方向受力，所以主要找L型，T型。。

感谢回帖，能否帮我看看这个问题呢？
http://muchong.com/bbs/viewthread.php?tid=7857338
赞一下 回复此楼
8楼2014-09-04 16:47:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huling123

金虫 (小有名气)
原理就是从x/y两个方向看受力要平衡，这样很容易找出零杆来。
赞一下 回复此楼
求知若饥，虚心若愚~
9楼2014-09-05 11:23:11
