[求助] cfd模拟填料中液膜厚度的计算

小弟的课题是cfd模拟填料,遇到很多困难,希望得到大神的帮助。
cfd模拟填料中液膜厚度的计算

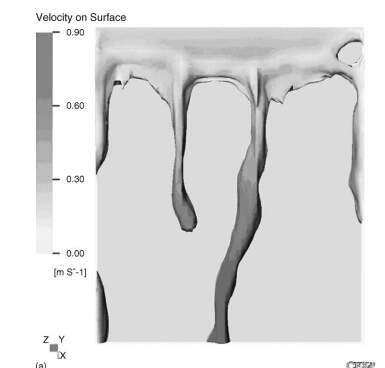

如图所示,模拟的是填料片上液体的流动,红色为液体,蓝色为气体,请问做气液两相计算的大神,有没有什么办法计算出填料片上液相区域的面积,以及其平均的液膜厚度?

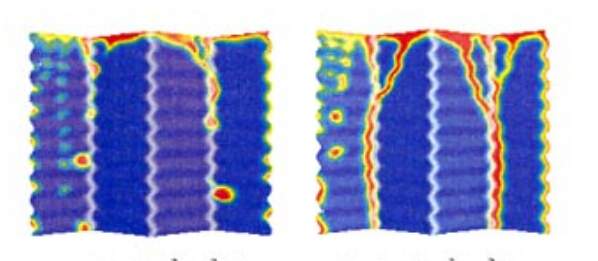

相关文献里有cfd模拟填料中液膜厚度的计算-1,上图是液膜流过的情况,cfd模拟填料中液膜厚度的计算-2,做出沿流动方向的膜厚度变化曲线即算出了平均液膜厚度。对此我很不理解,如第二个图所示,液膜厚度在任何方向都是变化很大的,感觉取哪个方向都不能代表整个区域内液膜厚度,而且即使知道了液膜在每一个点处的厚度,怎么进行平均?有没有大神有线索阿?
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jc2006

木虫 (小有名气)

一般是用持液量除以润湿面积算出一个平均厚度
2楼2014-11-07 09:58:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

绿茶冰薄荷

木虫 (正式写手)

引用回帖:
2楼: Originally posted by jc2006 at 2014-11-07 09:58:00
一般是用持液量除以润湿面积算出一个平均厚度

否,我们模拟膜厚度和有效面积的目的就是来计算持液量的
3楼2014-11-07 10:10:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jc2006

木虫 (小有名气)

引用回帖:
3楼: Originally posted by 绿茶冰薄荷 at 2014-11-07 10:10:17
否,我们模拟膜厚度和有效面积的目的就是来计算持液量的...

如果你是算三维的话,持液量是可以用体积积分直接获得的
4楼2014-11-07 10:34:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

绿茶冰薄荷

木虫 (正式写手)

引用回帖:
4楼: Originally posted by jc2006 at 2014-11-07 10:34:09
如果你是算三维的话,持液量是可以用体积积分直接获得的...

因为模拟的只是局部的一小部分填料,持液量不好加和
5楼2014-11-07 11:02:18
