| 查看: 4706 | 回复: 1 | ||
lipin0914金虫 (小有名气)
|
[求助]
Fluent做网格无关性检验结果不理想
|
|

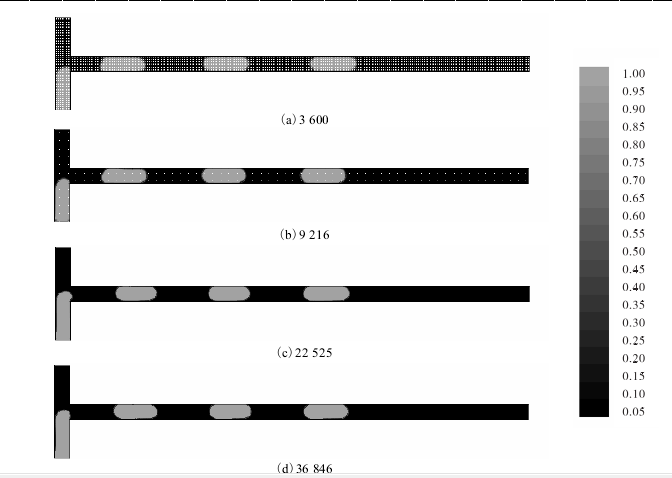

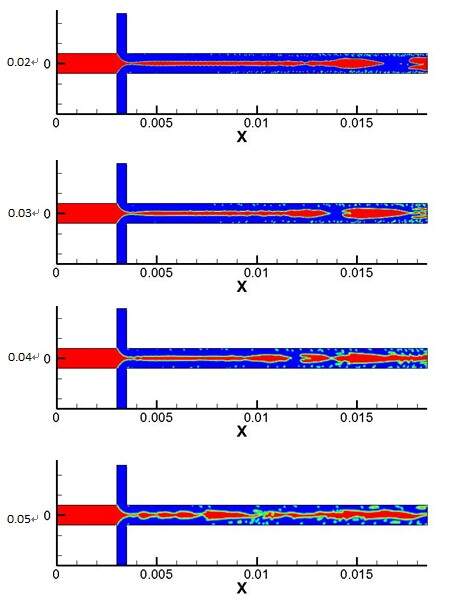

如图1，我的模型是气液两相流，水从上下两个入口进入（蓝色），空气从左侧入口进入系统（红色），水和空气从右侧的出口流出。通道宽度为1mm，空气和水的入口速度均为0.1m/s，采用VOF模型，时间步长1e-6，图中从上往下网格interval size依次为0.02,0.03,0.04,0.05,网格数分别为51250,22639,12875,8200,其他参数完全一样，图中所示的均为算到0.2 s时的气液两相分布图。从图中可以看出气液的流动形态相差很大。 图2所示，是从文献里找来的网格无关性检验结果图，该作者模型的尺寸以及时间步的选取与我的都相差不大，他的网格数最大也才到了3万多，从图上看出他得到的无关性结果非常完美。 有没有人知道，为什么我的网格无关性组出来结果这么不理想呢？ 我试着把网格加密到0.01，网格数增到了20多万，计算时间大概要10天，就没算下去。  图1.jpg  图2.png |
