应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电化基础 » LFP扣电新手10问
301/3返回列表123下一页
查看: 3710  |  回复: 29
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

2235803

银虫 (小有名气)

[求助] LFP扣电新手10问 已有5人参与

刚接触这个行业，很多问题纠结不清，前后矛盾，请谅解各种问题的可笑！

正极（磷酸铁锂）+（SP-LI）+（KS6）+PVDF(NMP)
  负极：Li
  扣电型号：CR2025（泡沫镍）
电性能测试：0.1C，0.2C，0.5C，1C，2C 各循环两次。
测试步骤：搁置12小时- 恒流充电 - 恒压充电（4.2V） - 搁置10min - 恒流放电（2V） - 搁置10min - 循环

第一问：恒压充电时间很长！
1.恒压充电时间很长，是不是极化的原因？若是极化，那应该是接触内阻引起的欧姆极化吧。那么如图，0.1C 充电恒压时间很短，为什么到0.2C充电时会恒压充电这么长时间？有时某个倍率会这样，有时全部倍率充电都会发生这种情况。这是为什么？
2.而且某些电池会恒压充电到600mAH，这种电池是不是就属于过充，从而对电池造成损坏了，那么后面的数据即使很好是不是也不准了？
3.那么造成的原因是不是就四大类，一种是因为活性物质LFP本身？一种是隔膜，电解液，锂片被氧化，极片起皮等原因？还有一种是扣电制作不到位，没对齐，微短路等原因？最后就是测试仪器的探针被氧化了？
  那么，各位大神能不能帮忙推断下具体是哪一个，或者推荐下正交试验找找原因！万分感谢！

PS：电解液，锂片都换新的了，隔膜没换。仪器探针用砂纸磨了下。

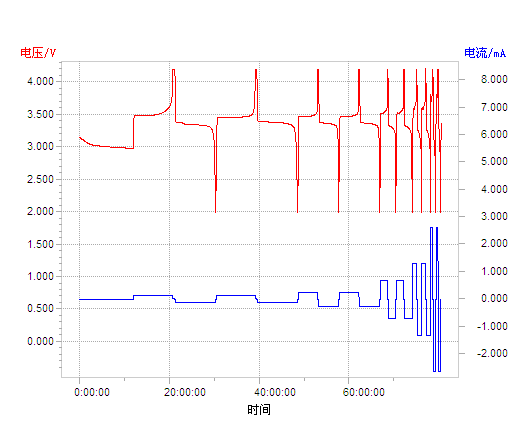

LFP扣电新手10问

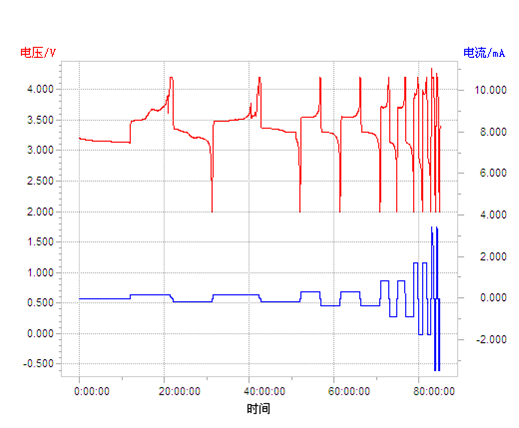

LFP扣电新手10问-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-08-10 14:33:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

foolishmani

铜虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
2楼: Originally posted by 2235803 at 2014-08-10 14:39:20
第二问：恒流充电时电压波动较大
一般在0.1C充电时电压波动较大（偶尔其他倍率充电时也会有），为什么？


...

这是装电池的问题！
赞一下(1人) 回复此楼
9楼2014-08-11 15:03:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)
引用回帖:
20楼: Originally posted by 2235803 at 2014-08-14 19:10:51
是同一批极片，我做了5个扣电，师兄也做了5个扣电，他做的比我做的倍率好的多。那估计是电池制作过程中的问题了，关键是我做的时候，师兄专门在旁边看着，没发现什么问题！所以比较纠结！...

LZ你把你的电池和你师兄的电池EIS做个对比测试；
另外扣式电池的制作很考验个人经验的...这个多熟练就是
赞一下(1人) 回复此楼
何处高楼无可醉，谁家红袖不相怜！
26楼2014-08-15 23:32:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

2235803

银虫 (小有名气)
第二问：恒流充电时电压波动较大
一般在0.1C充电时电压波动较大（偶尔其他倍率充电时也会有），为什么？

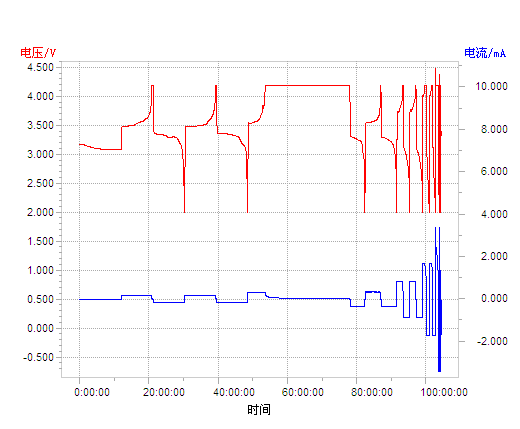

LFP扣电新手10问-2

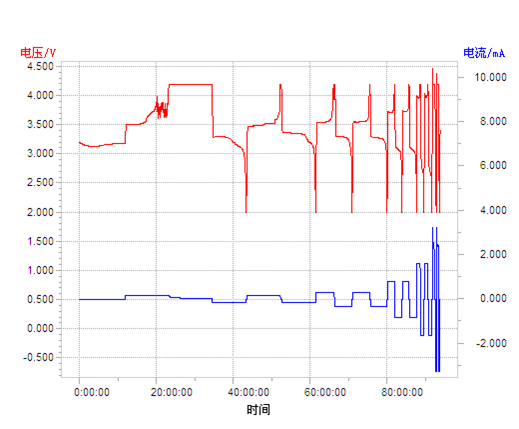

LFP扣电新手10问-3
赞一下 回复此楼
2楼2014-08-10 14:39:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2235803

银虫 (小有名气)
引用回帖:
2楼: Originally posted by 2235803 at 2014-08-10 14:39:20
第二问：恒流充电时电压波动较大
一般在0.1C充电时电压波动较大（偶尔其他倍率充电时也会有），为什么？


...

第三问：电压平台偏离3.5V

电压平台偏离3.5V，而且倍率越大，偏离的越严重。我知道电流越大，极化越大，就会导致平台偏离。但是同一批制作好的极片，别人做的极化在1C充放电时电压平台才会明显偏离变大，我做的在0.2C就开始偏离。
我知道肯定是扣电制作的问题，但能不能推断下是哪一步制作的问题？谢谢！
如图，图5和图6是我做的，图7是别人做的。

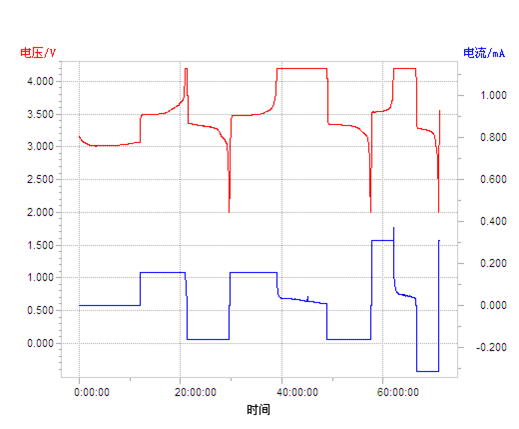

LFP扣电新手10问-4

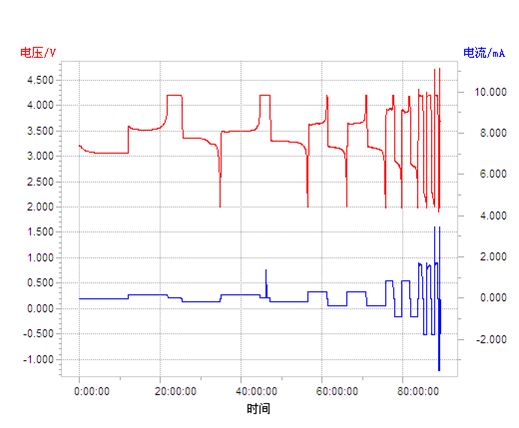

LFP扣电新手10问-5

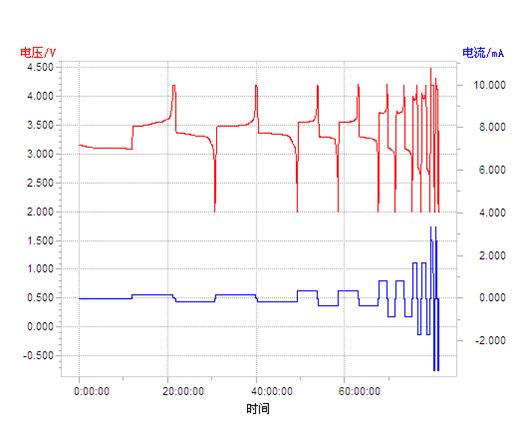

LFP扣电新手10问-6
赞一下 回复此楼
3楼2014-08-10 14:45:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2235803

银虫 (小有名气)
第四问：极片冲切的问题
极片冲切成圆片后，圆片四周会出现先浮肿，并伴随起皮。
1，这会对电池造成什么影响，是不是会间接的增大接触内阻？
2，为什么会引起起皮，可能的原因有哪些？
3，极片烘烤和辊压对极片起皮的现象有没有影响？
赞一下 回复此楼
4楼2014-08-10 14:50:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2235803

银虫 (小有名气)
第五问：为什么要加两种导电剂 :（SP-LI）+（KS6）
1.加两种有什么好处？
2.只加一种又有什么影响？
3.谁能给下SP-l i的数据，我在网上没找到呢
谢谢！
赞一下 回复此楼
5楼2014-08-10 14:54:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2235803

银虫 (小有名气)
第六问：充放电曲线中 各平台对应的反应和原理
（半路出家，理论方面很差，请谅解并免谈多看书之类的话）
1，扣电刚组装好电压在3.2V左右 ：这时正极Fe价态并没变，负极是Li | Li+的3.04V，那么3.2V是怎么来的？
2. 组装好以后搁置，电压小范围波动： 这是老化过程，电解液在正负极间运动，充分润湿，引起的电压波动？
3. 恒流充电，电压应该不断增大呀，到3.5V为什么会出现的电压平台？
4 .同样，放电时，到3.4V的放电平台又对应着什么原理？

5. 总反应中半电池的电动势是怎么来的，我知道负极Li的是3.04V，那正极的电极电势是什么？有多大?
全电池的电动势呢？正极的电极电势是什么，负极C的电极电势在标准电极电势中怎么查不到？
问题很2，勿喷！谢谢！
赞一下 回复此楼
6楼2014-08-10 15:12:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2235803

银虫 (小有名气)
第七问：辊压后，极片上出现貌似颗粒被压平后的现象
1，这是气泡引起的还是颗粒本身引起的
2，若是颗粒本身，那么是导电剂还是LFP引起的
3，是颗粒太小引起的团聚还是颗粒本身太大没搅拌开？
赞一下 回复此楼
7楼2014-08-10 15:17:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zochunphy
8楼2014-08-11 11:37:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
磷酸铁锂的电压会什么会弄到4.2V？
LZ这个电压时从哪里得来的？一般我们用到3.8V；
第一问：恒压充电时间很长！
1.恒压充电时间很长，是极化的原因，但不是接触阻抗的原因；
应该是电化学极化的影响：如果是接触阻抗不会随充电电流发生变化，而从图上看极化时间随电流大小变化；
2.扣式电池的人力也就几个毫安时，如果充电很多600就是说电池坏了..
3.恒压时间长就是说电极材料的阻抗有点大，电池的倍率性能不好；是材料的具体性能表现；和压实密度，粒径大小，导电剂配比什么有关系；
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
10楼2014-08-11 22:53:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 2235803 的主题更新
301/3返回列表123下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考博] 售SCI一区文章，我:8 O5 51O 54,科目齐全 +3 5lbyq5wrhb 2026-02-07 4/200 2026-02-08 08:46 by vs90ilomwc
[论文投稿] 售SCI一区文章，我:8 O5 51O 54,科目齐全 +3 3rkserf6qr 2026-02-07 5/250 2026-02-08 08:32 by vs90ilomwc
[硕博家园] 售SCI一区文章，我:8 O5 51O 54,科目齐全 +3 3rkserf6qr 2026-02-07 4/200 2026-02-08 08:27 by vs90ilomwc
[硕博家园] 售SCI一区文章，我:8 O5 51O 54,科目齐全 +5 2h7du0nuhk 2026-02-07 6/300 2026-02-08 08:26 by vs90ilomwc
[考博] 售SCI一区文章，我:8 O5 51O 54,科目齐全 +5 2h7du0nuhk 2026-02-07 6/300 2026-02-08 08:12 by vs90ilomwc
[硕博家园] 售SCI一区文章，我:8 O5 51O 54,科目齐全 +4 2h7du0nuhk 2026-02-07 6/300 2026-02-08 08:07 by vs90ilomwc
[考博] 售SCI一区文章，我:8 O5 51O 54,科目齐全 +4 2h7du0nuhk 2026-02-07 7/350 2026-02-08 08:06 by vs90ilomwc
[教师之家] 售SCI一区文章，我:8 O5 51O 54,科目齐全 +4 2h7du0nuhk 2026-02-07 7/350 2026-02-08 07:52 by vs90ilomwc
[找工作] 售SCI一区文章，我:8 O5 51O 54,科目齐全 +4 2h7du0nuhk 2026-02-07 7/350 2026-02-08 07:46 by vs90ilomwc
[公派出国] 售SCI一区文章，我:8 O5 51O 54,科目齐全 +4 2h7du0nuhk 2026-02-07 8/400 2026-02-08 07:32 by vs90ilomwc
[考博] 售SCI一区文章，我:8 O5 51O 54,科目齐全 +4 2h7du0nuhk 2026-02-07 8/400 2026-02-08 07:27 by vs90ilomwc
[教师之家] 售SCI一区文章，我:8 O5 51O 54,科目齐全 +4 2h7du0nuhk 2026-02-07 8/400 2026-02-08 07:26 by vs90ilomwc
[硕博家园] 售SCI一区文章，我:8 O5 51O 54,科目齐全 +4 2h7du0nuhk 2026-02-07 8/400 2026-02-08 07:07 by vs90ilomwc
[硕博家园] 博士延得我，科研能力直往上蹿 +8 偏振片 2026-02-02 8/400 2026-02-08 06:52 by liyeqik
[教师之家] 有院领导为了换新车，用横向课题经费买了俩车 +7 瞬息宇宙 2026-02-04 7/350 2026-02-07 21:47 by tfang
[基金申请] 同年申请2项不同项目，第1个项目里不写第2个项目的信息，可以吗 +4 hitsdu 2026-02-06 4/200 2026-02-07 13:07 by jurkat.1640
[考博] 天津大学招2026.09的博士生，欢迎大家推荐交流（博导是本人） +4 a793625982 2026-02-05 5/250 2026-02-07 10:57 by a793625982
[公派出国] CSC & MSCA 博洛尼亚大学能源材料课题组博士/博士后招生｜MSCA经费充足、排名优 +4 雨念 2026-02-01 6/300 2026-02-06 23:32 by MelissaPon
[基金申请] 面上项目申报 +3 Tide man 2026-02-01 3/150 2026-02-05 22:56 by god_tian
[教师之家] 遇见不省心的家人很难过 +18 otani 2026-02-03 22/1100 2026-02-04 11:06 by tangmnt
信息提示
关闭
请填处理意见
关闭
