小木虫论坛-学术科研互动平台 » 材料区 » 材料综合 » 材料物理 » 求帮忙分析电镀锡的表面形貌
51/1返回列表
查看: 884  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

xiaoyueriyue

金虫 (正式写手)

[求助] 求帮忙分析电镀锡的表面形貌 已有1人参与

各位虫友，我们最近做了一个电镀锡的实验，属于硫酸亚锡和硫酸镀锡，但是在SEM图形下的表面形貌十分怪，不知有谁遇到过这样的形貌结构的，是否可以帮忙指点一二，先谢了。锡的结构是四方晶系。

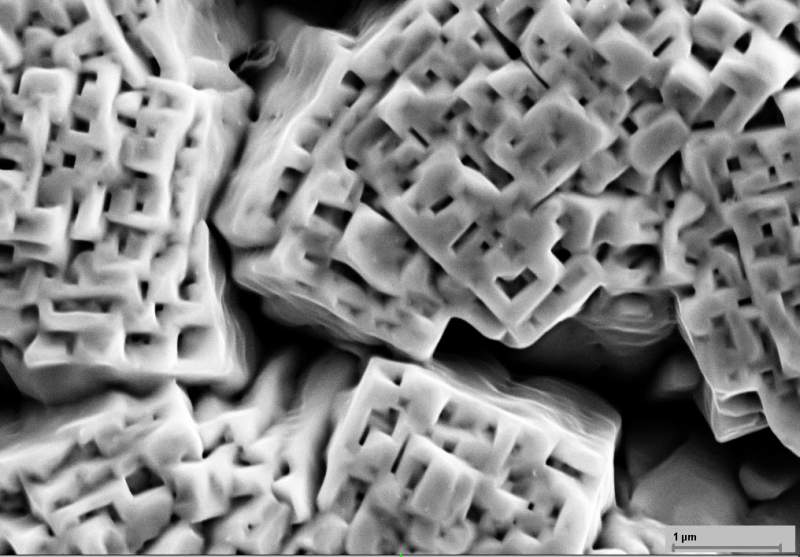

求帮忙分析电镀锡的表面形貌
SEM SN.jpg
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-08-02 15:57:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
xiaoyueriyue: 金币+10, ★★★很有帮助, 很好的说明了电镀Sn表面形貌的结果，十分感谢 2014-08-03 17:15:11
单个的晶体是正方相，而许多同时从电解液中还原析出的大量小晶体依照能量最低原则进行相互之间的排列和组合，构成了一个个存在凸凹起伏的平板状晶体板簇，这些板簇顺次沉积在工件表面形成照片所示形貌。
赞一下 回复此楼
2楼2014-08-02 17:37:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoyueriyue

金虫 (正式写手)
引用回帖:
2楼: Originally posted by peterflyer at 2014-08-02 17:37:47
单个的晶体是正方相，而许多同时从电解液中还原析出的大量小晶体依照能量最低原则进行相互之间的排列和组合，构成了一个个存在凸凹起伏的平板状晶体板簇，这些板簇顺次沉积在工件表面形成照片所示形貌。

非常感谢您的回复，我在查阅Sn的表面形貌特征的资料时，知道纯锡（白锡）的晶粒结构是四方晶系的，想着我们得到的结果可能能够说明了锡的结构。但是在查阅他人做电镀锡的表面形貌的结果时发现了不一样的形貌，例如附件所上传的图形（向原作者致敬），是属于角锥形形貌结构，这个又该怎么解释呢？

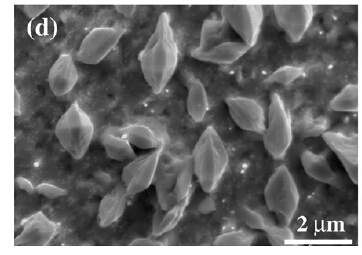

求帮忙分析电镀锡的表面形貌-1
Sn electroplating--reference.jpg

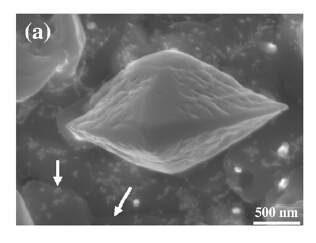

求帮忙分析电镀锡的表面形貌-2
Sn electroplating--reference 2.jpg
赞一下 回复此楼
3楼2014-08-03 17:14:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
3楼: Originally posted by xiaoyueriyue at 2014-08-03 17:14:09
非常感谢您的回复，我在查阅Sn的表面形貌特征的资料时，知道纯锡（白锡）的晶粒结构是四方晶系的，想着我们得到的结果可能能够说明了锡的结构。但是在查阅他人做电镀锡的表面形貌的结果时发现了不一样的形貌，例如 ...

这是否和锡所具有的同素异晶转变性质有关呢？常温下锡以正方晶体形式的白锡存在；但当温度在-13.2℃以下，白锡块体会转变成一种无定形的灰锡(煤灰般松散的粉末--锡疫)；而在161℃以上，白锡又会转变成具有斜方晶系的晶体结构的斜方锡。斜方锡很脆，一敲就碎，展性很差，叫做“脆锡”。看上面的照片，似乎就是斜方晶体呢。
赞一下 回复此楼
4楼2014-08-03 18:05:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoyueriyue

金虫 (正式写手)
引用回帖:
4楼: Originally posted by peterflyer at 2014-08-03 18:05:40
这是否和锡所具有的同素异晶转变性质有关呢？常温下锡以正方晶体形式的白锡存在；但当温度在-13.2℃以下，白锡块体会转变成一种无定形的灰锡(煤灰般松散的粉末--锡疫)；而在161℃以上，白锡又会转变成具有斜方晶系 ...

文献中给的电镀锡的参考数据是在70℃下完成的，应该不会出现您所说的情况，另外，在实验过程中一些文献都是在室温下完成的电镀锡的实验，得到的结果都较为相似。

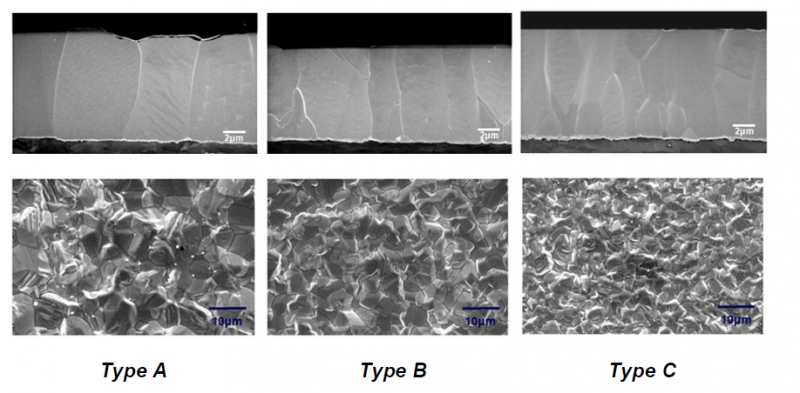

求帮忙分析电镀锡的表面形貌-3
Reference Sn （不同添加剂MSA镀锡的剖面和表面图形）.png

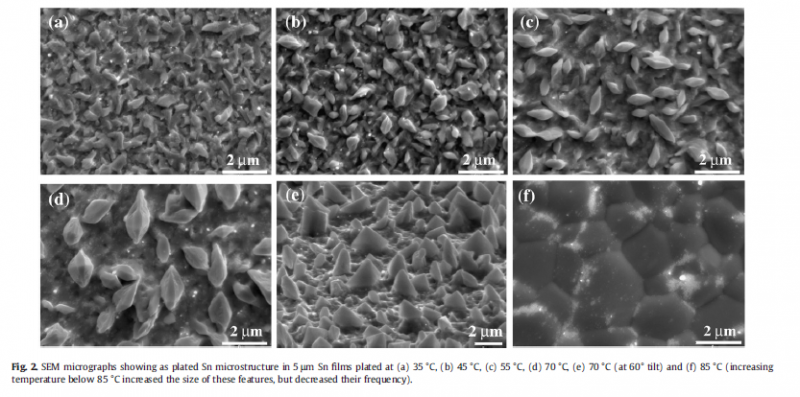

求帮忙分析电镀锡的表面形貌-4
Reference Sn 2 （不同温度下的电镀锡的图形）.png
赞一下 回复此楼
5楼2014-08-03 23:02:50
