| 查看: 1501 | 回复: 2 | ||
ESiRDON金虫 (小有名气)
|
[求助]
g-C3N4的制备，有点偏橘红色 已有1人参与
|

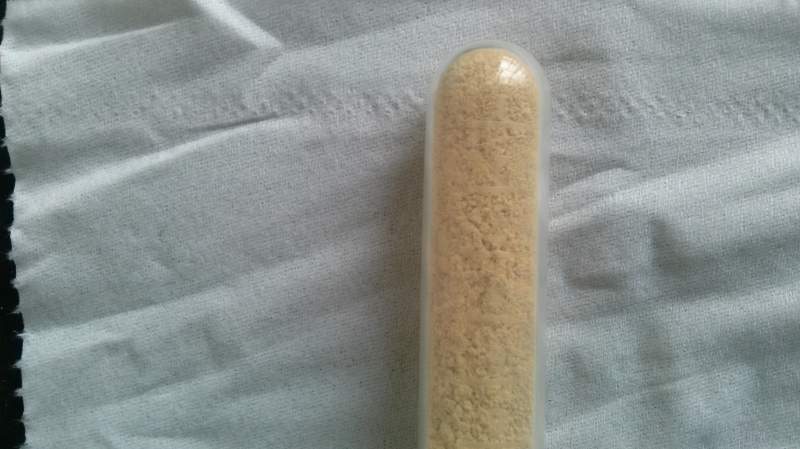

用三聚氰胺烧的g-C3N4，在管式炉里通氮气（不通氮气的话全没了），升温时间4小时，恒温550度，时间3小时，结果颜色不是亮黄色，而是偏橘红色，如下图 测了XRD，也发现10-30度之间有不少杂峰  不是这是怎么回事，用二聚氰胺也试过，也是同样的问题，而且貌似越高（600度），橘红色越深…… |
回复此楼» 猜你喜欢
材料/化学相关专业2026级学术/专业型硕士研究生
已经有19人回复
-
求催化作用基础第三版 （甄开吉) 课件
已经有3人回复
-
化学工程及工业化学论文润色/翻译怎么收费?
已经有144人回复
-
26年材料/化学相关专业博士研究生招生 温州大学化学与材料工程学院(26年秋季入学)
已经有0人回复
-
求助电催化剂制备，怎么在碳布表面生长PdCo合金
已经有0人回复
-
求助电催化剂制备，怎么在碳布表面生长PdCo合金
已经有0人回复
-
304求调剂
已经有3人回复
-
上海华东理工大学机械与动力工程学院先进材料与制造研究组招聘公告
已经有0人回复
-
304求调剂
已经有1人回复
-
ANSYS 静态结构 多线性随动硬化 应变值怎么计算
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- g-C3N4的剥离疑惑
已经有29人回复
- g-C3N4的制备，有点偏橘红色
已经有17人回复
- Jacs和Adv.Mater.论文两篇：g-C3N4用于生物成像
已经有100人回复
- 求助！！！！CdS/g-C3N4的光催化性为什么会强于纯的g-C3N4，求啊！！！！
已经有9人回复
- g-C3N4 制备问题，为啥烧完前驱物之后就没有了呢？？？？
已经有20人回复
- 用三聚氰胺高温煅烧制备C3N4会产生氢氰酸吗？
已经有23人回复
- 求g-C3N4的CIF文件
已经有3人回复
- 层状g-c3n4制备
已经有47人回复
- 求助g-C3N4的XRD标准卡片
已经有12人回复
- g-C3N4的拉曼谱图
已经有12人回复
- 最近看到有人用三聚氰胺制备c3n4高温下会分解产生氰化物要怎么处理
已经有5人回复
- 大家好，g-C3N4的荧光问题
已经有9人回复
- 急求石墨相g-C3N4的CIF文件
已经有9人回复
- g-C3N4属于什么类型的半导体？
已经有30人回复
- 氮化碳g-C3N4合成中的疑问
已经有30人回复
- 制备C3N4是尿素为什么变成空气了？
已经有20人回复
- 有能在温和条件下合成出来结晶的TiO2以及g-C3N4的吗？
已经有5人回复
- g-c3n4的Raman表征
已经有5人回复
- 【请教】C3N4的制备
已经有17人回复
948480045
至尊木虫 (职业作家)
遇見あなた
- 应助: 67 (初中生)
- 金币: 19790.1
- 散金: 123
- 红花: 51
- 沙发: 15
- 帖子: 4975
- 在线: 695.5小时
- 虫号: 1236516
- 注册: 2011-03-17
- 性别: GG
- 专业: 无机化学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
liwentao2010: 金币+1, 谢谢回帖，欢迎交流 2014-08-13 11:47:09
ESiRDON: 金币+10, ★★★★★最佳答案, 太感谢了 2014-08-13 11:57:19
liwentao2010: 金币+1, 谢谢回帖，欢迎交流 2014-08-13 11:47:09
ESiRDON: 金币+10, ★★★★★最佳答案, 太感谢了 2014-08-13 11:57:19

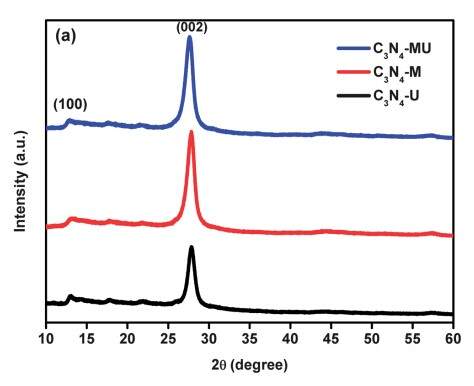

你这我也烧过，也是这样颜色，只要效果好就行 正常！XRD峰也正常，以下是文献上的不同前驱体烧出的C3N4的XRD图，10-30之间也有小峰 不要紧的；最后，我们组也一直在做g-C3N4材料。直接使用二氰二胺或三聚氰胺或硫脲为原料，放在带盖的坩埚里用马弗炉焙烧，升温5°/min到550°C 保持3h制备的出来的g-C3N4是黄色的，结晶度也非常好。但是，这些做出来的效果都没有尿素做出来的好，今年最新Angew发表C3N4制氢王就是用尿素烧出来的。可惜有一缺点就是尿素烧的C3N4产率太低，一不小心就烧没了... XRD.jpg |
2楼2014-08-13 11:33:53
948480045
至尊木虫 (职业作家)
遇見あなた
- 应助: 67 (初中生)
- 金币: 19790.1
- 散金: 123
- 红花: 51
- 沙发: 15
- 帖子: 4975
- 在线: 695.5小时
- 虫号: 1236516
- 注册: 2011-03-17
- 性别: GG
- 专业: 无机化学
3楼2014-08-13 14:17:09
50
