应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 材料综合 » 成型与控制 » 高温合金标准热处理后高温持久实验断口分析求助
51/1返回列表
查看: 1095  |  回复: 2
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
当前只显示满足指定条件的回帖，点击这里查看本话题的所有回帖

熊熊_大宝

铜虫 (小有名气)

[求助] 高温合金标准热处理后高温持久实验断口分析求助 已有2人参与

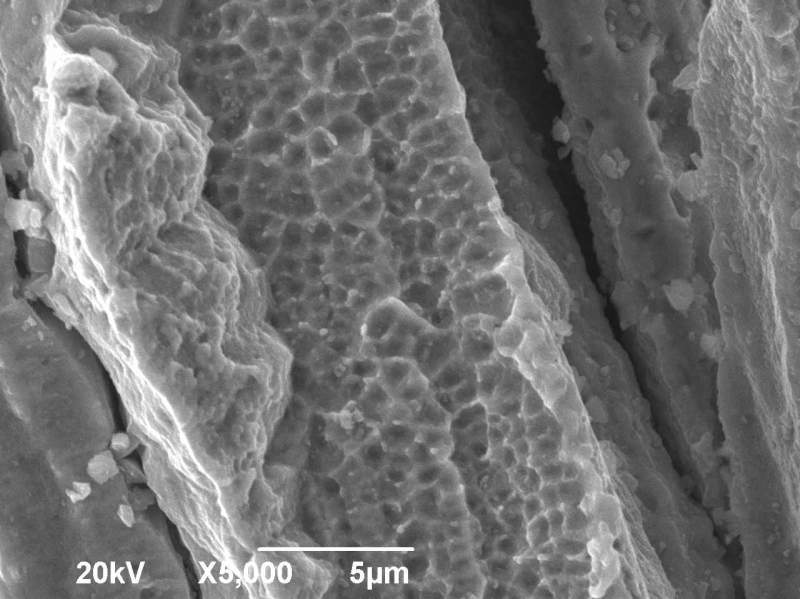

我做了激光选区熔化IN718后的高温持久实验，具体热处理方案是：1065固溶1h，空冷，720时效8h，空冷，620时效1h，空冷。高温持久的时间是23.5h，跟国标差不多。下图是断口扫描，看不明白那些裂纹是什么，以及断口上的颗粒是什么。请各位大神帮忙分析，不甚感激。

高温合金标准热处理后高温持久实验断口分析求助
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-07-25 06:42:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱书的小熊

新虫 (小有名气)

【答案】应助回帖

该断口主要为韧性断裂，有明显韧窝。裂纹应为二次裂纹，正断断口这类裂纹也较为常见。二次裂纹附近有近似解理断裂特征，不是很清晰。颗粒是明显第二相，镍合金好像有γ‘相，可以通过XRD确定相结构。
赞一下 回复此楼
3楼2014-08-08 18:49:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 3 个回答

huang_hank

金虫 (小有名气)

【答案】应助回帖

首先你应指出这张图片选取的位置。。因为IN718高温合金典型的 持久断口包括沿晶断裂区与穿晶断裂区。那种长条状的裂纹是不常规的，与你的材料状态有关，中间是典型的韧窝。
你做的选取熔化之后材料是否变为铸态？长条的裂纹是否为沿柱状晶开裂的二次裂纹？中心的韧窝为明显的穿晶断裂。颗粒是明显的第二相，如碳化物等。
并且对于典型的变形高温合金IN718合金而言，你的固溶温度过高，直接的后果是晶粒过分粗大。持久寿命相对较短，材料出现了问题。
赞一下 回复此楼
2楼2014-08-08 10:27:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 3 个回答
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
