小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 失效分析 » 帮忙分析3张断口图片
81/1返回列表
查看: 1866  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

cike

木虫 (著名写手)

[求助] 帮忙分析3张断口图片 已有2人参与

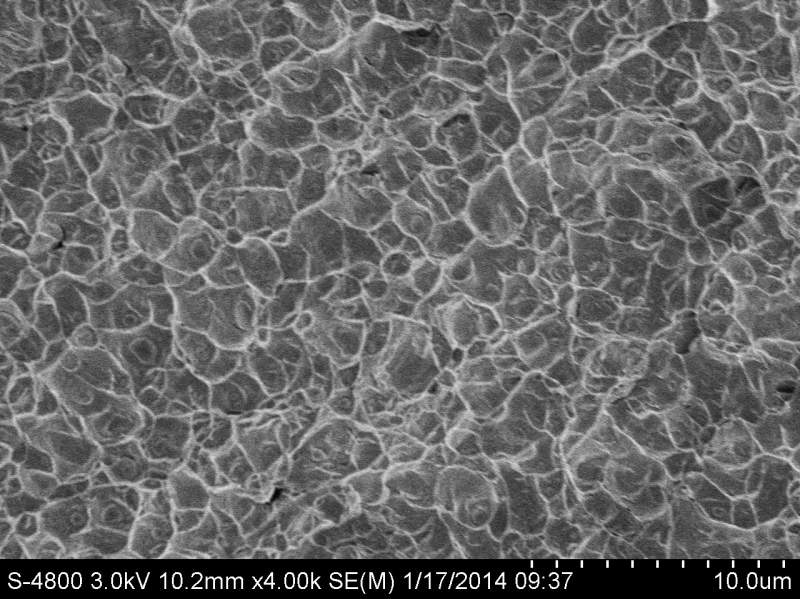

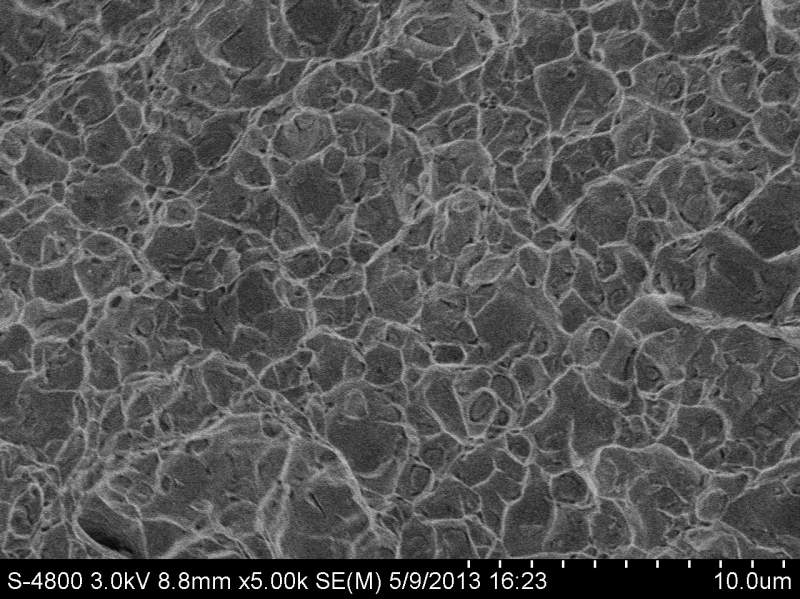

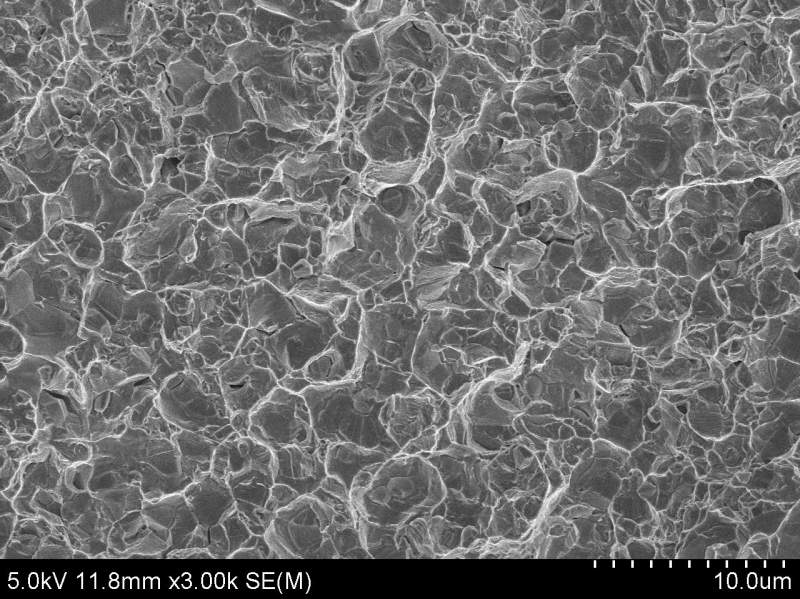

这是三个试样的拉伸断口，从图片上看，好像1和2号图韧窝差不多，而3号试样韧窝更清晰，撕裂更加明显，能否说明3号试样的塑性更好呢？说明一下，确实3号试样塑性更好，大约为20%，而前两个试样延伸率为10%。

帮忙分析3张断口图片


帮忙分析3张断口图片-1


帮忙分析3张断口图片-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-07-22 16:28:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

行云流水吧

木虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
cike: 金币+3, ★★★很有帮助, 韧窝里确实是第二相粒子，这是一个两相合金 2014-07-23 15:29:07
你韧窝里面的颗粒好明显啊，是第二相颗粒吧。我看这3副图没有明显的差异啊，应该不能一概而论。
赞一下 回复此楼
2楼2014-07-22 16:31:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

engle028

至尊木虫 (知名作家)

脚踏实地

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
cike: 金币+2, ★★★很有帮助, 因为是不同的时间做的，所以倍数并不一致，但是有标尺，试样条件是一样的 2014-07-23 15:29:42
首先楼主的图片倍数不一致 应该放在同一倍数下比较韧窝的大小以及深度  不过这个比较有个前途 拉伸试验的加载方式相同 尤其是加载速率要一样
赞一下 回复此楼
加油，期待一切美好
3楼2014-07-22 19:30:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dashamaogc

银虫 (正式写手)
额，楼主的晶粒尺寸多大？为什么韧窝看上去像颗粒拔出？

[ 发自小木虫客户端 ]
赞一下 回复此楼
东北大学材料学
4楼2014-07-23 08:36:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cike

木虫 (著名写手)
引用回帖:
4楼: Originally posted by dashamaogc at 2014-07-23 08:36:16
额，楼主的晶粒尺寸多大？为什么韧窝看上去像颗粒拔出？

晶粒支持大约为30u
回复此楼
5楼2014-07-23 15:30:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbhwel

专家顾问 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
cike: 金币+40, ★★★很有帮助, 貌似深一些，大一些，但是确实差别不大 2014-07-24 11:44:40
初看，确实差不多，仔细看，就是三张图放大倍数不一样，第一张到第三张倍数依次降低，说明第三张的韧窝比前两张大而且深，所以第三张塑性要更好。
赞一下 回复此楼
主要从事稀有金属钛合金、钽铌及其合金，铍青铜材料及管棒线材塑性加工技术研究与生产。
6楼2014-07-23 23:21:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yong0119

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
cike: 金币+5, ★★★★★最佳答案 2014-08-13 09:23:59
塑性好坏宏观就能判断。
微观观察的话，除非很明显的区别，比如韧窝和解理准解理；同样是韧窝，很难根据微观观察来判断塑性好坏。
你贴的图，第一张比第三张看起来，二次裂纹更多，空洞更多。
赞一下 回复此楼
欢迎失效分析案例咨询
7楼2014-08-13 09:07:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

niuchaonan

银虫 (正式写手)

【答案】应助回帖

第一张图放大倍数最大，第三张图的倍数最小，但是图片上的韧窝的大小差不多，这样一比较就能判断第三张图中实际韧窝要比前两张图的大，韧窝大而深，所以塑性要好点
赞一下 回复此楼
8楼2014-09-20 11:53:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
