[交流] 镍表面清洁度分析处理 已有1人参与

镍片清洗后需要焊接,最终成品为电池模组及电路板上的组件。 在焊接过程中不仅受焊接机器的焊接参数影响,而且镍片表面的状况也影响到焊接过程。镍片表面上的污垢,会影响油焊接时焊点的接触面积从而降低焊接牢固程度。污染的不均匀性还会影响各个焊点加热的不一致,引起焊接质量的波动。另一方面,油和其他污染物会增大接触电阻,过厚的油膜层等其他类型污染物甚至会使电流不能通过,局部的导通,由于电流密度过大,则会产生飞溅和表面烧损。因此,清洁彻底的镍片表面是保证获得优质接头的必要条件。

测试仪器:德国SITA CleanoSpector表面清洁度测量仪

测试过程:在每个样品上取1至3个测量点读数,每个点直径为1毫米,测试时间约需1--2分钟。

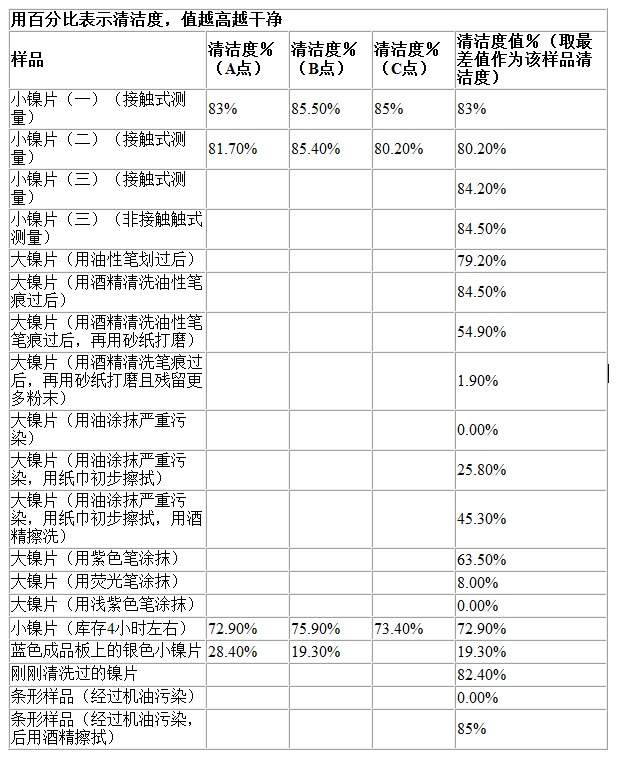

镍表面清洁度分析处理
注:1)清洁度以百分数表示,数值越高,清洁度越好,反之亦然;

2)样品的测量结果测量点中,百分数的最低值作为最终结果,即用样品最脏的点代表整个零件的清洁度;

3)同一种颜色为同一组对比测试。

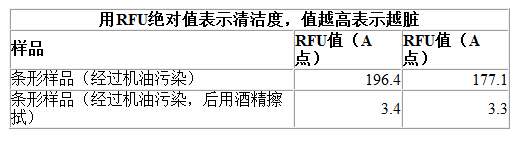

镍表面清洁度分析处理-1

注:1)清洁度以RFU绝对值表示,数值越高,清洁度越差,反之亦然;

2)同一种颜色为同一组对比测试。

由以上测试数据,结论:

1)对于每一组测试,Sita表面清洁度仪能有效、灵敏的测试出经过油等有机污染物污染的样品;

2)污染过后的样品经过清洗,清洁度明显提高;由此可根据后续工艺的反复验证,来寻找到最适合的清洁度范围达到量化控制清洗过程的目的,是帮助排除、判断后续焊接过后产品问题的有效手段。
回复此楼
多动脑子,少动嘴!
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


★
小木虫: 金币+0.5, 给个红包,谢谢回帖
这还是第一次看到有人从清洁方面考虑对焊接质量以及电阻率的影响。不过,数据的稳定性如何呢?

[ 发自手机版 http://muchong.com/3g ]
2楼2014-07-19 06:27:18
