[求助] 请高手帮忙分析下这个cif

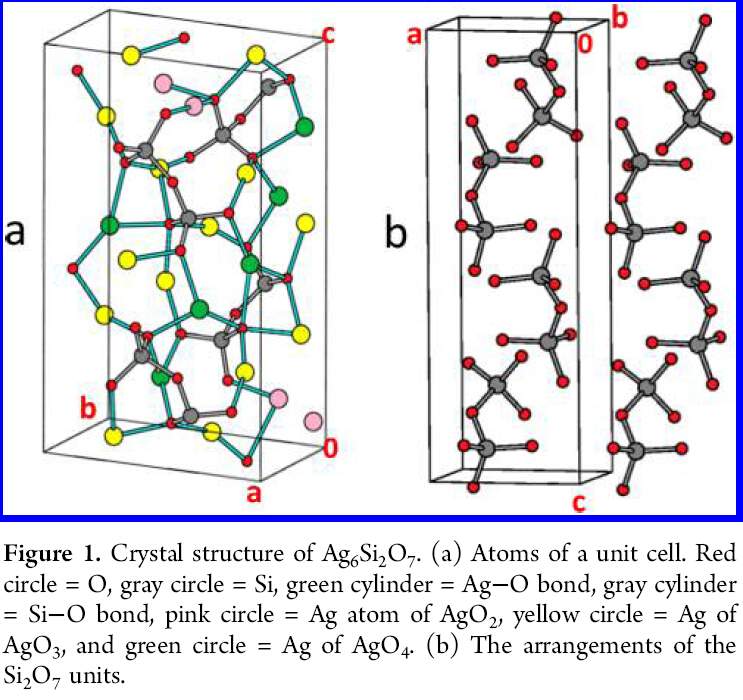

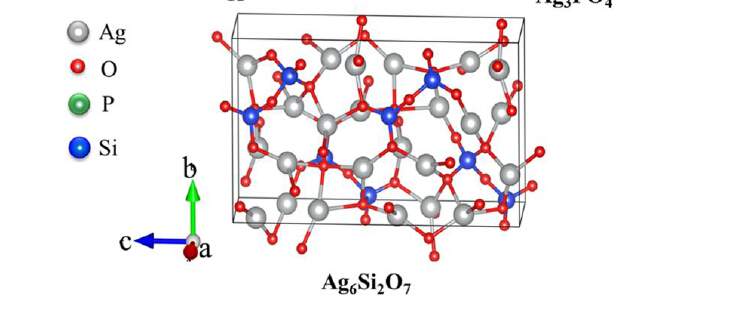

大家好，我从一篇文献当中看到了关于Ag6Si2O7的晶体模型，但是跟我从findiT里面下载下来的模型不一样，我从findit中找到的cif导入晶体软件后做出来的如下图所示，发现好像有两个银原子还有银与硅是连在一起的。但是文献当中的却不是，我把findit里面的内容贴上来，请大家帮忙分析下看是怎么回事。
findit中的数据：
*data for ICSD #404355
CopyRight ?2009 by Fachinformationszentrum Karlsruhe, and the U.S. Secretary of
         Commerce on behalf of the United States.  All rights reserved.
Coll Code 404355
Rec  Date 1996/10/14
Mod  Date 2008/08/01
Chem Name Hexasilver Disilicate
Structured  Ag6 (Si2 O7)
Sum       Ag6 O7 Si2
ANX       A2B6X7
D(calc)    6.57
Title    Die Tieftemperaturmmodifikationen von Ag6 Si2 O7 und Ag6 Ge2 O7
         Darstellung, Kristallstrukturen und Vergleich der Ag-Ag Abstaende
Author(s) Linke, C.;Jansen, M.
Reference Zeitschrift fuer Anorganische und Allgemeine Chemie
         (1996), 622, 486-493
Unit Cell 5.3043(5) 9.7533(7) 15.9283(13) 90. 91.165(8) 90.
Vol       823.87
Z          4
Space Group P 1 21 1
SG Number 4
Cryst Sys monoclinic
Pearson    mP60
Wyckoff    a30
R Value    .0333
Red Cell P  5.304 9.753 15.928 90 91.165 90 823.871
Trans Red 1.000 0.000 0.000 / 0.000 1.000 0.000 / 0.000 0.000 1.000
Comments AE: Ag1-3,5,6,10,11: O3; Ag4,7,8: O4; Ag9,12: O2; Si1-4:
         O4; O1,5,12: Ag2 Si; O2,3,6-9,13: Ag3 Si; O4,11: Ag Si2;
         O10,14: Ag4 Si
         The structure has been assigned a PDF number (calculated
         powder diffraction data): 01-085-0281
         Structure type prototype : Ag6Si2O7
         Structure type : Ag6Si2O7
         X-ray diffraction from single crystal
Atom  # OX SITE    x          y          z          SOF    H
Ag 1  +1 2 a 0.73635(13) 0.29325(9)  0.81505(5)    1.       0
Ag 2  +1 2 a 0.7531(2) 0.29488(10) 0.32989(5)    1.       0
Ag 3  +1 2 a 0.75565(14) 0.04153(7)  0.70629(5)    1.       0
Ag 4  +1 2 a 0.76677(15) 0.03056(9)  0.19866(5)    1.       0
Ag 5  +1 2 a 0.70664(13) 0.81220(8)  0.07417(6)    1.       0
Ag 6  +1 2 a 0.2468(2) 0.75030(8)  0.96327(6)    1.       0
Ag 7  +1 2 a 0.74559(14) 0.27321(8)  0.54985(6)    1.       0
Ag 8  +1 2 a 0.72906(13) 0.50069(9)  0.67523(5)    1.       0
Ag 9  +1 2 a 0.67981(14) 0.51427(8)  0.17444(5)    1.       0
Ag 10 +1 2 a 0.29695(13) 0.32674(8)  0.42467(6)    1.       0
Ag 11 +1 2 a 0.25993(13) 0.51759(11) 0.56834(5)    1.       0
Ag 12 +1 2 a 0.17725(14) 0.50448(10) 0.07696(5)    1.       0
Si 1  +4 2 a 0.7408(4) 0.5439(3) 0.94054(14) 1.       0
Si 2  +4 2 a 0.2875(4) 0.2608(3) 0.1944(2)    1.       0
Si 3  +4 2 a 0.7412(4) 0.5572(3) 0.4580(2)    1.       0
Si 4  +4 2 a 0.2562(4) 0.2572(2) 0.6936(2)    1.       0
O 1  -2 2 a 0.8435(11)  0.6091(6) 1.0281(4)    1.       0
O 2  -2 2 a 0.4347(10)  0.5409(6) 0.9330(4)    1.       0
O 3  -2 2 a 0.8570(11)  0.3908(6) 0.9301(4)    1.       0
O 4  -2 2 a 0.1453(10)  0.1399(6) 0.1355(4)    1.       0
O 5  -2 2 a 0.0790(12)  0.3540(7) 0.2387(4)    1.       0
O 6  -2 2 a 0.4697(12)  0.1807(7) 0.2611(4)    1.       0
O 7  -2 2 a 0.4492(11)  0.3524(6) 0.1281(4)    1.       0
O 8  -2 2 a 0.8248(12)  0.6188(7) 0.5485(4)    1.       0
O 9  -2 2 a 0.8642(12)  0.4075(6) 0.4446(4)    1.       0
O 10 -2 2 a 0.4338(10)  0.5500(6) 0.4451(4)    1.       0
O 11 -2 2 a 0.8502(10)  0.6621(7) 0.3855(4)    1.       0
O 12 -2 2 a 0.1487(11)  0.1959(6) 0.7794(4)    1.       0
O 13 -2 2 a 0.1458(11)  0.4121(6) 0.6809(4)    1.       0
O 14 -2 2 a 0.5633(10)  0.2562(6) 0.6909(4)    1.       0
Lbl  Type    U11       U22       U33       U12       U13       U23
Ag1  Ag1+  0.0250(3) 0.0349(5) 0.0177(3) -.0010(3) 0.0019(2) -.0102(4)
Ag2  Ag1+  0.0338(4) 0.0327(5) 0.0274(4) -.0086(4) -.0009(3) -.0072(4)
Ag3  Ag1+  0.0279(3) 0.0159(3) 0.0270(4) 0.0024(2) 0.0017(3) 0.0049(3)
Ag4  Ag1+  0.0369(4) 0.0322(5) 0.0183(3) 0.0065(3) 0.0035(3) 0.0053(3)
Ag5  Ag1+  0.0218(3) 0.0169(4) 0.0413(4) 0.0030(3) 0.0054(3) -.0041(3)
Ag6  Ag1+  0.0347(4) 0.0219(4) 0.0439(5) -.0063(3) 0.0217(4) -.0122(4)
Ag7  Ag1+  0.0273(3) 0.0205(4) 0.0310(4) -.0029(3) 0.0028(3) 0.0099(3)
Ag8  Ag1+  0.0306(3) 0.0239(4) 0.0270(4) 0.0069(3) 0.0082(3) 0.0039(3)
Ag9  Ag1+  0.0315(3) 0.0211(3) 0.0228(3) -.0109(3) 0.0041(3) -.0040(3)
Ag10 Ag1+  0.0240(3) 0.0164(4) 0.0432(5) -.0033(3) 0.0044(3) 0.0042(3)
Ag11 Ag1+  0.0264(3) 0.0424(5) 0.0200(3) -.0030(4) 0.0049(3) 0.0090(4)
Ag12 Ag1+  0.0305(3) 0.0307(4) 0.0286(4) 0.0088(4) -.0029(3) 0.0056(4)
Si1  Si4+  0.0154(9) 0.0086(11)  0.0117(10)  0.0011(8) 0.0023(8) -.0015(9)
Si2  Si4+  0.0176(10)  0.0105(11)  0.0142(12)  -.0012(9) 0.0023(9) -.0040(9)
Si3  Si4+  0.0153(9) 0.0105(10)  0.0153(11)  -.0014(8) 0.0018(8) 0.0020(9)
Si4  Si4+  0.0152(10)  0.0098(11)  0.0108(11)  -.0001(8) 0.0021(8) -.0006(8)
O1 O2- 0.026(3) 0.015(3) 0.014(3) 0.003(2) -.003(2) -.006(2)
O2 O2- 0.012(2) 0.016(3) 0.027(3) -.002(2) 0.004(2) 0.002(2)
O3 O2- 0.023(3) 0.008(2) 0.017(3) 0.003(2) 0.010(2) -.001(2)
O4 O2- 0.014(2) 0.015(3) 0.018(3) -.003(2) 0.006(2) -.005(2)
O5 O2- 0.025(3) 0.025(3) 0.028(4) -.005(3) 0.011(3) -.008(3)
O6 O2- 0.034(3) 0.018(3) 0.016(3) -.008(3) -.007(3) -.001(2)
O7 O2- 0.019(2) 0.015(3) 0.015(3) 0.001(2) 0.005(2) -.003(2)
O8 O2- 0.029(3) 0.016(3) 0.018(3) 0.005(2) 0.000(2) 0.000(2)
O9 O2- 0.026(3) 0.007(2) 0.017(3) 0.000(2) 0.001(2) 0.003(2)
O10  O2- 0.018(2) 0.018(3) 0.024(3) -.007(2) 0.003(2) 0.008(3)
O11  O2- 0.014(2) 0.021(3) 0.022(3) -.002(2) 0.002(2) 0.010(3)
O12  O2- 0.021(3) 0.018(3) 0.024(3) 0.004(2) 0.006(2) 0.003(2)
O13  O2- 0.019(3) 0.017(3) 0.020(3) 0.004(2) 0.004(2) 0.000(2)
O14  O2- 0.014(2) 0.020(3) 0.017(3) 0.000(2) 0.002(2) -.005(2)
*end for ICSD #404355

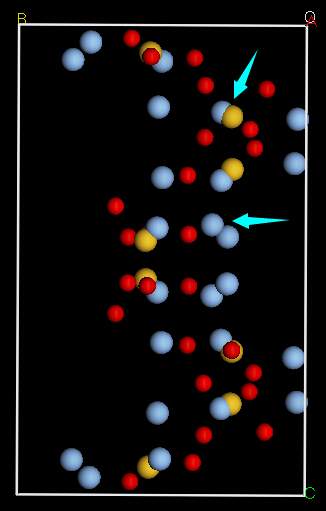

按照上面数据倒出来的图：
