[求助] 关于XRD测试的一些问题 已有1人参与

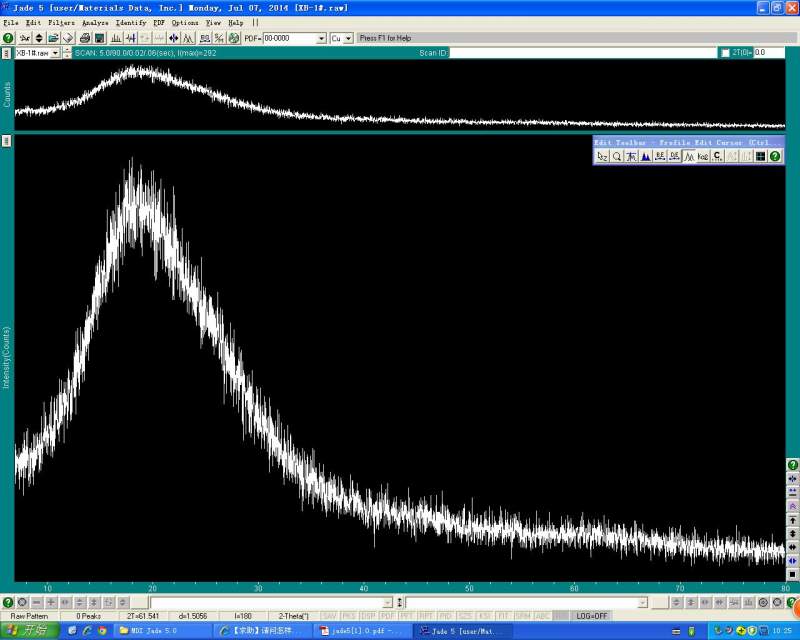

1. 图1是原始的聚酰亚胺薄膜,只有一个宽峰,很多人说应该是非晶的结构,我本来想测试其结晶度,图2是学校测试老师给我做的分峰处理然后得到的结晶度。

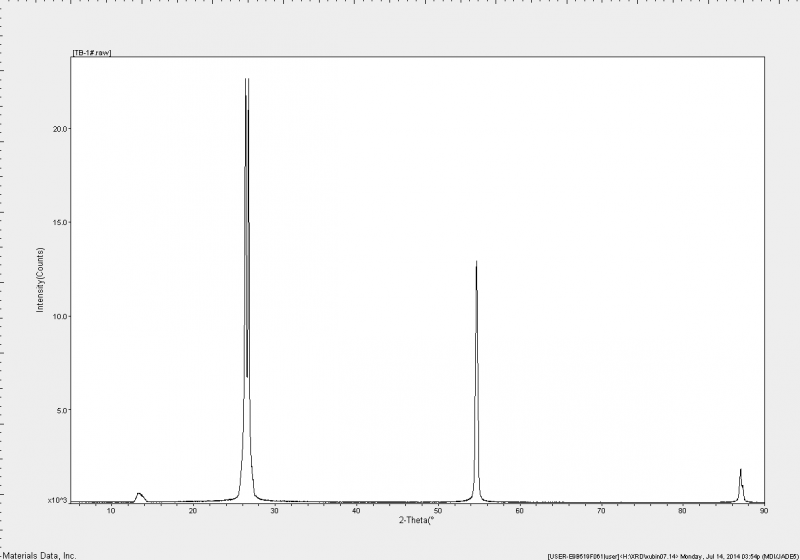

2. 图3是经过高温热处理后的XRD图,2theta在26°附近出现很强的尖峰,这个应该是我要的002面的衍射峰,但在这个位置出现了两个相邻的峰,分别为26.439°和26.799°,对应的层间距d为0.3368和0.3323。这个不知道为什么会出现两个峰?
3. 我是要根据公式:g=(0.344-d002)/(0.344-0.3354)*100% 这个公式计算石墨化程度的,但现在出现两个002面对应的位置出现两个峰,不知道该如何计算,有什么办法吗
4. 热处理前后分别是宽峰和尖峰,测试老师说之前的基本上就是非晶的,然后之后的是完全结晶?我课题的思路是加入石墨烯,希望能够提高其结晶度和取向度,现在这样不管是热处理前还是热处理后的结晶度都基本一样,感觉是不是没办法从结晶度这个角度说明问题了?

PS:测试条件为 X射线衍射仪Cu Ka ,0.154nm,40kV,250mA

关于XRD测试的一些问题


关于XRD测试的一些问题-1


关于XRD测试的一些问题-2
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   关注TA 给TA发消息 送TA红花 TA的回帖

晶晶晶晶

木虫 (著名写手)

你好  ,可以问一下您石墨的取向度如何计算吗?
2楼2017-07-22 10:46:40
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

沉默的菲戈

版主 (文坛精英)

热心小版主

优秀版主优秀版主文献杰出贡献文献杰出贡献优秀版主文献杰出贡献文献杰出贡献

【答案】应助回帖

这儿密密麻麻木木木木木木木木木木木木
心有猛虎,细嗅蔷薇
3楼2017-09-12 12:06:38
