在ANSYS/LS-DYNA中做SHPB模拟问题 已有2人参与
|
|

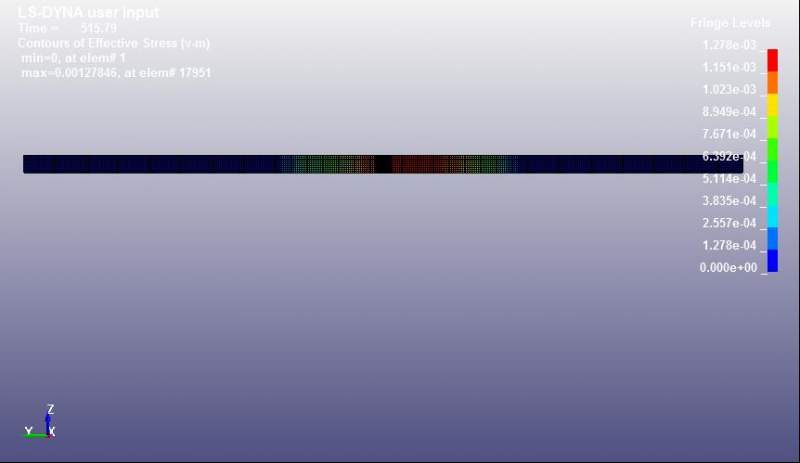

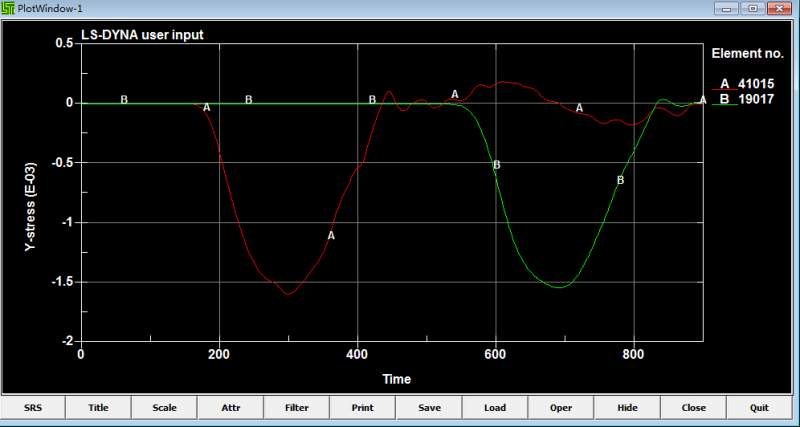

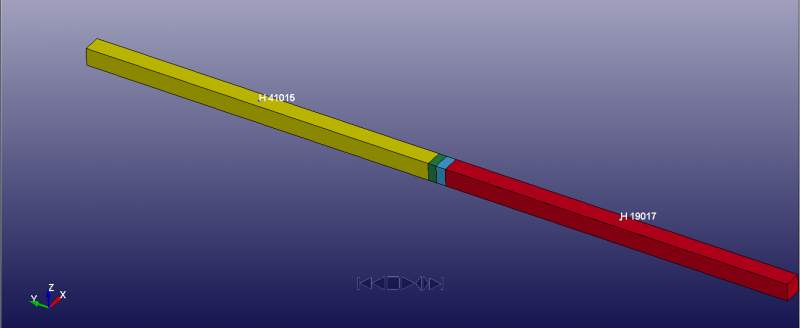

我是用的入射杆，透射杆以及一个含一二维贯通平面节理面的试样，如图示。 现在遇到这样的问题，我把入射杆及透射杆以及试样均定义为钢，材料模型定义了4个，参数都是一样的，分别赋给入射杆、节理试样（2个同样的材料模型）、透射杆。分别定义接触面为自动点面、自动面面接触、自动点面接触。监测得到的入射杆和透射杆的应力如图，总觉得是不对的。 （1）请大家帮忙看看是哪里有问题，不胜感激！（2）应该如何定义接触，尤其是试样间的接触？（3）建模用分别采用相同的材料模型定义被平面节理分开的试样有必要吗？应该怎么做更好？ 谢谢大神们的指导  波形.jpg  模型.jpg |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : shpb.k
2014-07-11 11:09:13, 7 M
