[求助] 请教:夹具设计已有2人参与

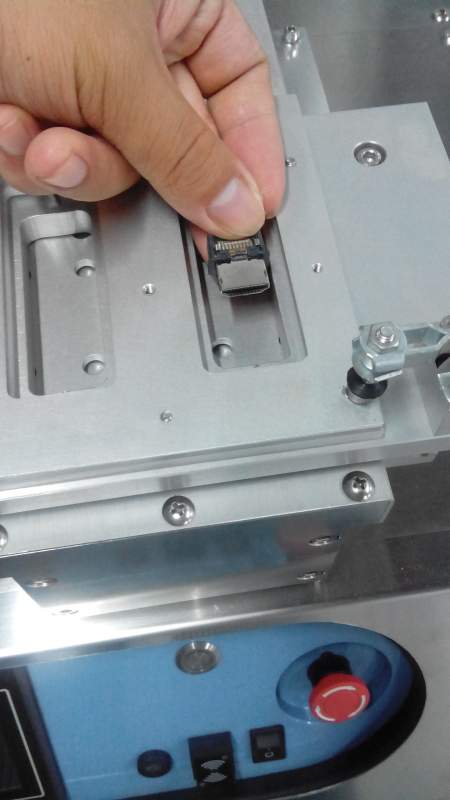

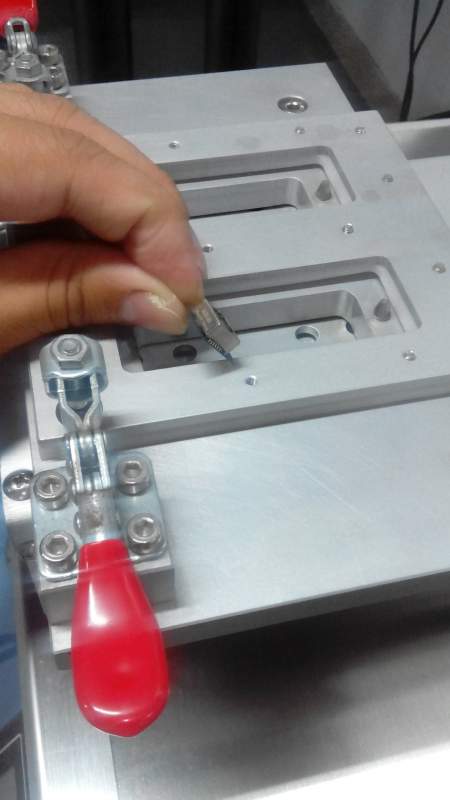

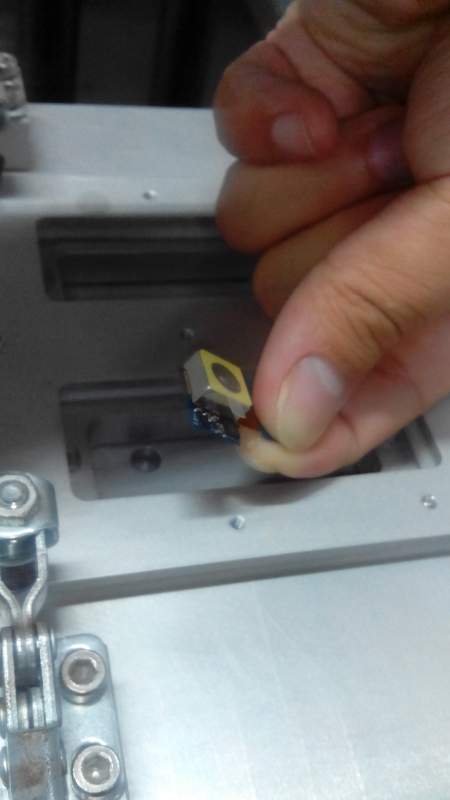

图见附件,有两个类似于芯片的零件,附件中的图1-1,1-2,1-3(此三图中一个零件)以及图2要求设计一个公用夹具,或者两个夹具也行,将它们固定起来,并且与水平面成45度角度,这样做为了在焊接的时候好焊接方便,图3里面是一个类似于USB接口的东西,使其与水平面成0度放置,现要将它固定起来,也要设计一个夹具(小弟我还在上学,一点经验都没有,其实是师兄合作单位那边的项目,不过他那边暂时抽不出人,就找了我这个水货过去先),请教一下大家怎么弄,或者有什么意见给我提提,谢谢

请教:夹具设计


请教:夹具设计-1


请教:夹具设计-2


请教:夹具设计-3


请教:夹具设计-4


请教:夹具设计-5
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

好好学习,天天向上
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

richardhyj

铁杆木虫 (正式写手)

一开始的图有点重复啊,不好意思
好好学习,天天向上
2楼2014-07-04 13:56:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蝶恋花儿

金虫 (小有名气)

在学校平时抄作业抄多了,把抄作业的思维应用到工作中来了?
静待破茧化蝶。
3楼2014-07-06 13:24:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liulaolv

新虫 (初入文坛)

【答案】应助回帖

你就让底面成45度啊,在空余的地方进行定位就行了,夹具设计比较简单的
4楼2014-07-08 09:05:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

richardhyj

铁杆木虫 (正式写手)

引用回帖:
4楼: Originally posted by liulaolv at 2014-07-08 09:05:51
你就让底面成45度啊,在空余的地方进行定位就行了,夹具设计比较简单的

怎么讲?请细说
好好学习,天天向上
5楼2014-07-08 16:49:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

richardhyj

铁杆木虫 (正式写手)

引用回帖:
4楼: Originally posted by liulaolv at 2014-07-08 09:05:51
你就让底面成45度啊,在空余的地方进行定位就行了,夹具设计比较简单的

能否说的详细点,谢谢
好好学习,天天向上
6楼2014-07-08 16:50:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

407654222

铁虫 (小有名气)

【答案】应助回帖

你附图的是实验夹具吗?
7楼2014-07-22 12:07:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

407654222

铁虫 (小有名气)

看看组合夹具使用时影响焊接吗,不行的话再自己设计。
8楼2014-07-22 12:09:02
