[求助] procast模拟流场和温度场 已有1人参与

求教：

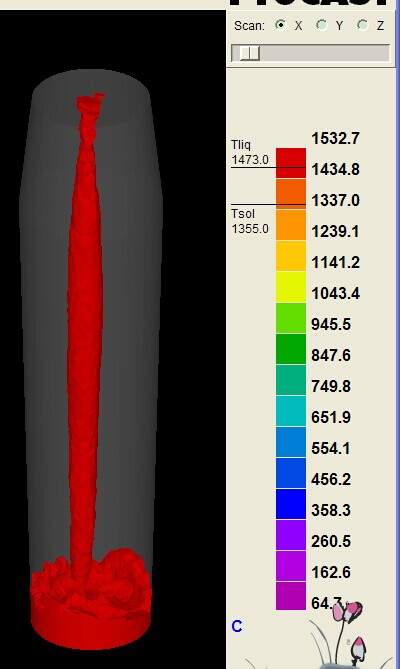

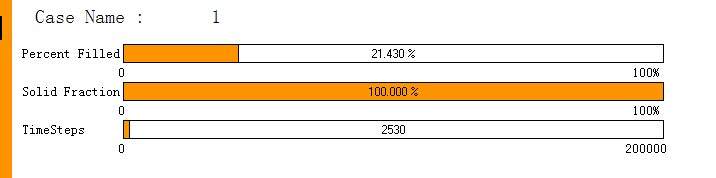

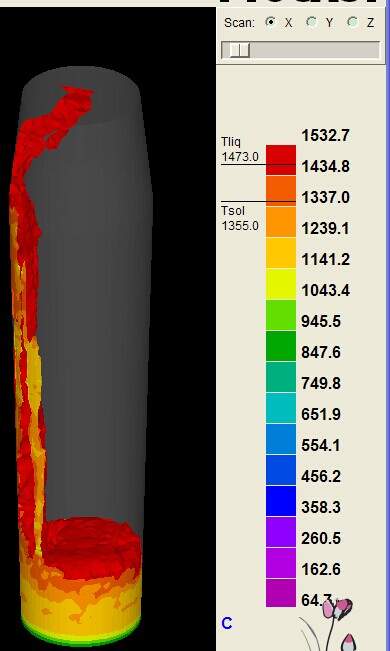

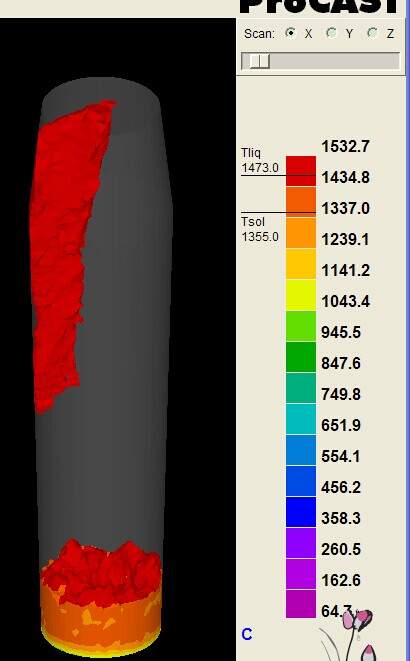

如图所示是本人做的流场模拟，此模拟案例出现了流动不合理的情况，请给予指正和交流。不胜感激！

procast模拟流场和温度场


procast模拟流场和温度场-1


procast模拟流场和温度场-2


procast模拟流场和温度场-3


procast模拟流场和温度场-4


procast模拟流场和温度场-5
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-07-02 09:17:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bcsnow

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1

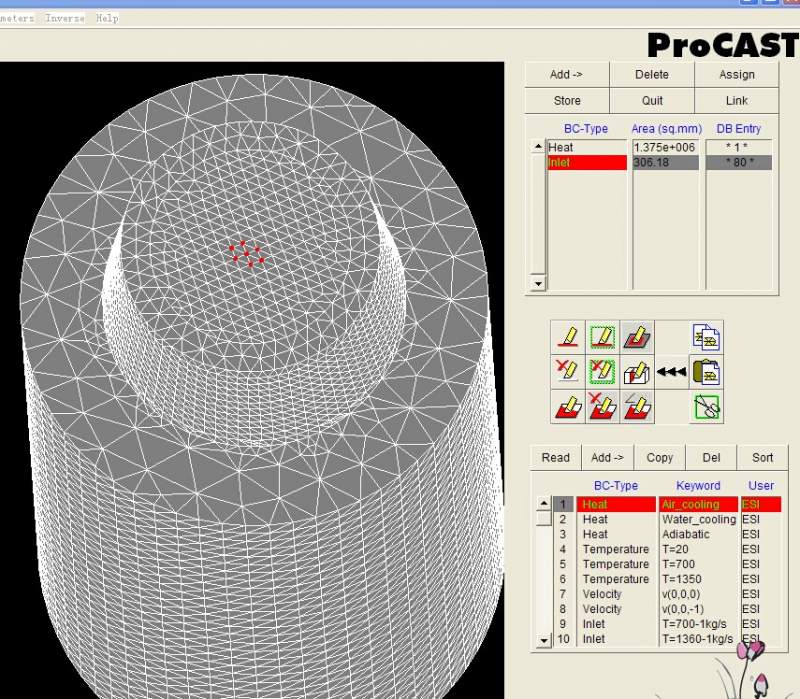

inlet只设七个点，实际浇铸口是就那么大吗，应该设成整个面
赞一下 回复此楼
2楼2014-07-03 13:46:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuzhijuna

金虫 (小有名气)
引用回帖:
2楼: Originally posted by bcsnow at 2014-07-03 13:46:06
inlet只设七个点，实际浇铸口是就那么大吗，应该设成整个面

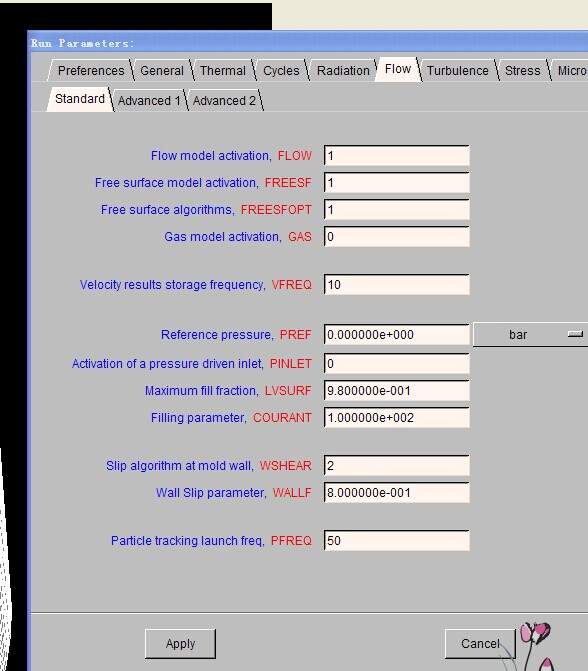

你好，这种模拟就是这么大，是不是flow的参数设置错误 ？
赞一下 回复此楼
3楼2014-07-06 15:25:30
