| 查看: 4572 | 回复: 16 | |||
| 当前只显示满足指定条件的回帖，点击这里查看本话题的所有回帖 | |||
[求助]
纯钛看金相 已有8人参与
|
|||

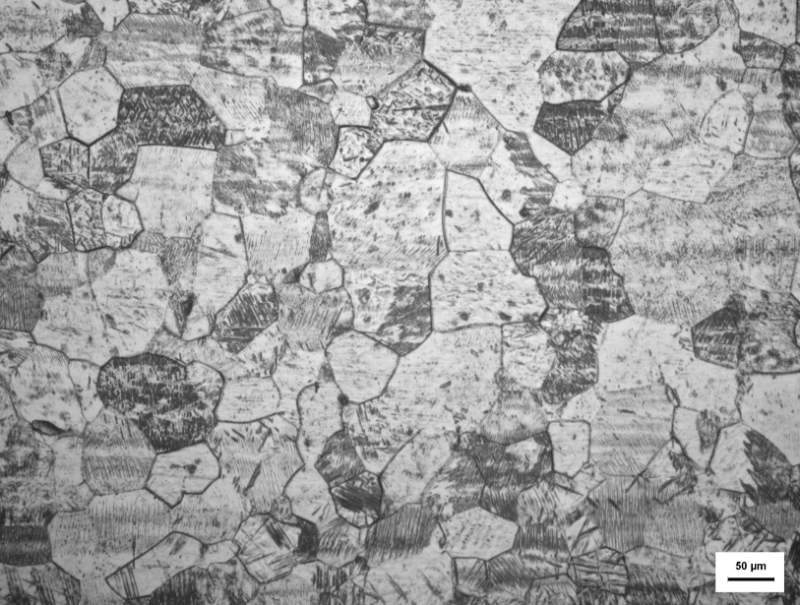

高纯度的钛如何看金相啊，之前我的方法是先机械抛光，然后腐蚀，腐蚀液为HF：HNO3:H2O=1:3:7,腐蚀时间为5s，可是什么都看不到···求大神指点。附上金相图片，其中图片名字Ti-200表示纯钛200倍观看，Tir-500表示热处理后的纯钛500倍观看。最后问一句纯钛的退火热处理温度和时间是多少？跪求了~~ Ti-200-1.jpg  Ti-500-1.jpg  Ti-1000-1.jpg  Tir-200-1.jpg  Tir-500-1.jpg  Tir-500-2.jpg  Tir-1000-1.jpg |
回复此楼» 收录本帖的淘帖专辑推荐
 对我有用的 |
» 猜你喜欢
A期刊撤稿
已经有3人回复
-
职称评审没过，求安慰
已经有34人回复
-
垃圾破二本职称评审标准
已经有17人回复
-
回收溶剂求助
已经有6人回复
-
投稿Elsevier的Neoplasia杂志，到最后选publishing options时页面空白，不能完成投稿
已经有22人回复
-
申请26博士
已经有5人回复
-
EST投稿状态问题
已经有7人回复
-
毕业后当辅导员了，天天各种学生超烦
已经有4人回复
-
求助文献
已经有3人回复
-
投稿返修后收到这样的回复，还有希望吗
已经有8人回复
9楼2014-07-03 16:51:44
lu8090
新虫 (正式写手)
同学
- 应助: 17 (小学生)
- 金币: 3379.3
- 散金: 1046
- 红花: 3
- 帖子: 503
- 在线: 184.8小时
- 虫号: 1296298
- 注册: 2011-05-15
- 性别: GG
- 专业: 金属结构材料
2楼2014-07-01 15:46:21
binbinitaly
铁杆木虫 (著名写手)
- 应助: 391 (硕士)
- 金币: 6153.6
- 散金: 3
- 红花: 38
- 帖子: 1403
- 在线: 237.4小时
- 虫号: 1086877
- 注册: 2010-09-01
- 性别: GG
- 专业: 金属材料的磨损与磨蚀
3楼2014-07-01 21:55:47
peterflyer
木虫之王 (文学泰斗)
peterflyer
- MM-EPI: 2
- 应助: 20282 (院士)
- 金币: 145808
- 红花: 1374
- 帖子: 93079
- 在线: 7693.9小时
- 虫号: 1482829
- 注册: 2011-11-08
- 性别: GG
- 专业: 功能陶瓷
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
462632922: 金币+5, ★★★很有帮助, 谢谢~~那你觉得这是腐蚀过了呢还是腐蚀不够？应该怎么改进呢？ 2014-07-02 09:04:09
感谢参与，应助指数 +1
462632922: 金币+5, ★★★很有帮助, 谢谢~~那你觉得这是腐蚀过了呢还是腐蚀不够？应该怎么改进呢？ 2014-07-02 09:04:09
|
关键在于楼主没有将晶界腐蚀出来，当然就看不清楚晶粒度了。工业纯钛的再结晶退火温度在550~650度左右，高纯钛应该比这个要低一些。退火材料的冷加工硬化一般经10-20分钟退火就能消除。 钛的热处理方法 http://wenku.baidu.com/link?url= ... AXvyzlAb_DB69FhvVne |
4楼2014-07-01 22:55:01
