[求助] FLUENT这种曲线怎么得出来呢?大侠帮帮忙,导入到origin还是matlab?怎么做呢? 已有3人参与

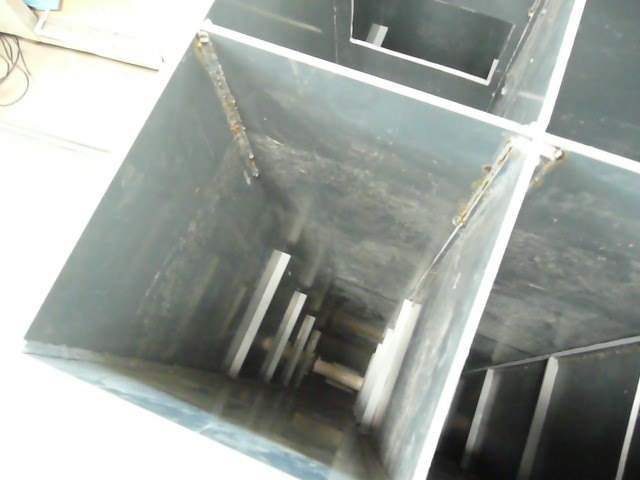

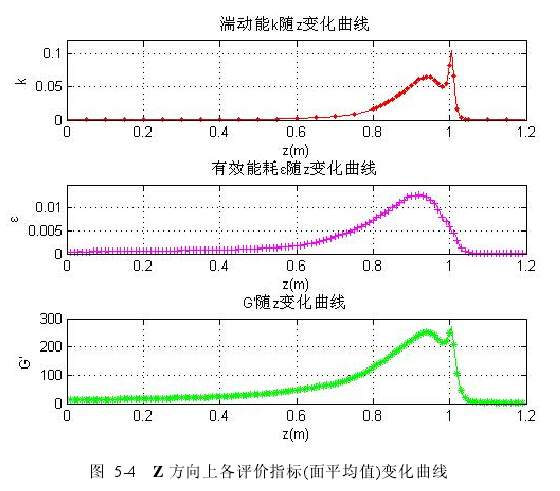

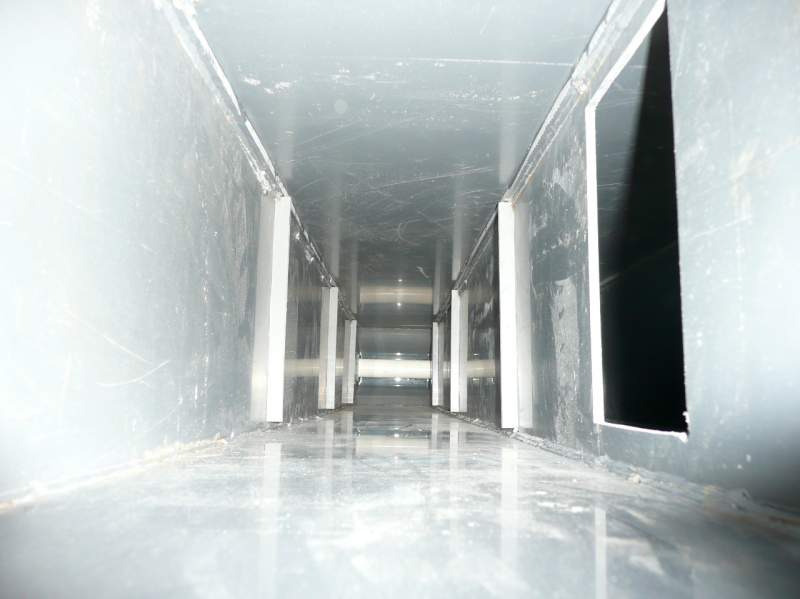

这是一个深井一样的模型(见图一二),需要得到横截面上平均值随高度的变化曲线,像图三那样的曲线。怎样实现呢?谢谢大家

FLUENT这种曲线怎么得出来呢?大侠帮帮忙,导入到origin还是matlab?怎么做呢?


FLUENT这种曲线怎么得出来呢?大侠帮帮忙,导入到origin还是matlab?怎么做呢?-1


FLUENT这种曲线怎么得出来呢?大侠帮帮忙,导入到origin还是matlab?怎么做呢?-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chen-peng

新虫 (初入文坛)

【答案】应助回帖

感谢参与,应助指数 +1
Tecplot应该可以吧

[ 发自手机版 http://muchong.com/3g ]
天道酬勤
2楼2014-06-28 07:55:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dutskd

新虫 (初入文坛)

【答案】应助回帖

★
感谢参与,应助指数 +1
tonly: 金币+1, ★有帮助, 给你分先,谢谢 2014-06-30 14:21:58
自己建一个面 用Fluent中的plot可以画出这种突来的呀  但是Fluent后处理出来的不是很好看  tecplot弄出来的更漂亮一些
3楼2014-06-28 15:32:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

george1990

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
tonly: 金币+2, ★有帮助, 分先给你吧,我再看看 2014-06-30 14:21:30
楼主可以使用matlab来做这张图,其中的subplot函数可以实现这种功能。而且网上关于这个函数的资料很丰富的。
天天多学一点
4楼2014-06-28 19:11:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tonly

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by chen-peng at 2014-06-28 07:55:03
Tecplot应该可以吧

怎么做呢????需要建立什么面或者函数么?
5楼2014-06-29 16:55:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tonly

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by dutskd at 2014-06-28 15:32:16
自己建一个面 用Fluent中的plot可以画出这种突来的呀  但是Fluent后处理出来的不是很好看  tecplot弄出来的更漂亮一些

谢谢啊,建一个面???我是需要整个高度上的变化值啊,不是某个面,建立面可以么?怎么做呢
6楼2014-06-29 16:57:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tonly

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by george1990 at 2014-06-28 19:11:35
楼主可以使用matlab来做这张图,其中的subplot函数可以实现这种功能。而且网上关于这个函数的资料很丰富的。

谢谢啊,origin可以实现么?matlab里面是要编程么?
7楼2014-06-29 16:58:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

george1990

金虫 (小有名气)

【答案】应助回帖

引用回帖:
7楼: Originally posted by tonly at 2014-06-29 16:58:32
谢谢啊,origin可以实现么?matlab里面是要编程么?...

嗯,是的,不过这种编程很简单的

[ 发自小木虫客户端 ]
天天多学一点
8楼2014-06-29 20:52:53
