[求助] 二维杨氏模量图应该怎么分析？ 已有2人参与

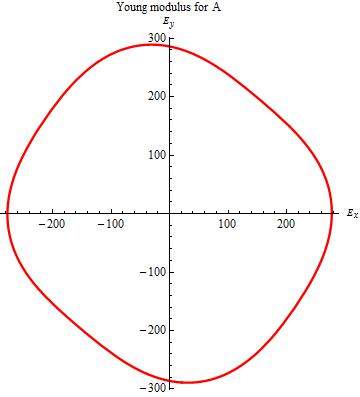

计算了单原子层结构的二维x-y平面杨氏模量，做出的图形如下图所示，应该怎么分析它的各向异性呢？

二维杨氏模量图应该怎么分析？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
一切都要靠自己！
1楼 2014-06-25 15:43:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

clown9111014

银虫 (小有名气)
你好，我也做过这样二维杨氏模量图，但是和你的不一样，我的是用软件直接给出的图，你的是用数据直接画的还是软件直接根据弹性常数画出来的呢。
赞一下 回复此楼
努力学习 必有所获
2楼2014-06-26 11:25:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

clown9111014

银虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
dreamer2013: 金币+2, ★★★很有帮助, 谢谢啦~ 2014-06-27 17:02:06
分析的话，我可以和你说说我的，不一定全面。某一个面的杨氏模量主要和这个面的键的强度有关系，你可以从电荷密度图分析键的强度。各向异性的话，你可以算一下各向异性 anisotropic factor，有好多种factor。如果非要从你的图上看出来的话，截面不是标准园肯定有各向异性。
赞一下 回复此楼
努力学习 必有所获
3楼2014-06-26 11:34:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dreamer2013

木虫 (小有名气)
引用回帖:
2楼: Originally posted by clown9111014 at 2014-06-26 11:25:14
你好，我也做过这样二维杨氏模量图，但是和你的不一样，我的是用软件直接给出的图，你的是用数据直接画的还是软件直接根据弹性常数画出来的呢。

根据弹性常数画出来的，你用什么软件？
赞一下 回复此楼
一切都要靠自己！
4楼2014-06-27 16:55:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dreamer2013

木虫 (小有名气)
引用回帖:
3楼: Originally posted by clown9111014 at 2014-06-26 11:34:25
分析的话，我可以和你说说我的，不一定全面。某一个面的杨氏模量主要和这个面的键的强度有关系，你可以从电荷密度图分析键的强度。各向异性的话，你可以算一下各向异性 anisotropic factor，有好多种factor。如果非 ...

谢谢啦，你说的anisotropic factor指的是各向异性分数比 AB、AE和AG吗？分析这类型的图的话你主要分析哪些呢？我刚接触这些还不是很清楚
赞一下 回复此楼
一切都要靠自己！
5楼2014-06-27 17:01:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

clown9111014

银虫 (小有名气)
引用回帖:
4楼: Originally posted by dreamer2013 at 2014-06-27 16:55:51
根据弹性常数画出来的，你用什么软件？...

我用EIAM这个软件画的，你呢，用MATLAB吗，我这个软件很好用，就是画出来的图不如你的平滑。
赞一下 回复此楼
努力学习 必有所获
6楼2014-06-27 20:09:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

clown9111014

银虫 (小有名气)
引用回帖:
5楼: Originally posted by dreamer2013 at 2014-06-27 17:01:27
谢谢啦，你说的anisotropic factor指的是各向异性分数比 AB、AE和AG吗？分析这类型的图的话你主要分析哪些呢？我刚接触这些还不是很清楚...

是啊，分析各向异性肯定要计算这些的。还可以做三维杨氏模量图，三维剪切模量图等。
赞一下 回复此楼
努力学习 必有所获
7楼2014-06-27 20:14:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dreamer2013

木虫 (小有名气)
引用回帖:
6楼: Originally posted by clown9111014 at 2014-06-27 20:09:35
我用EIAM这个软件画的，你呢，用MATLAB吗，我这个软件很好用，就是画出来的图不如你的平滑。...

我用的Mathematica画的
赞一下 回复此楼
一切都要靠自己！
8楼2014-06-28 10:53:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dreamer2013

木虫 (小有名气)
引用回帖:
7楼: Originally posted by clown9111014 at 2014-06-27 20:14:43
是啊，分析各向异性肯定要计算这些的。还可以做三维杨氏模量图，三维剪切模量图等。...

我算的是二维材料，在z方向上很小就没做三维杨氏模量图，只做的二维的
赞一下 回复此楼
一切都要靠自己！
9楼2014-06-28 10:54:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

clown9111014

银虫 (小有名气)
引用回帖:
8楼: Originally posted by dreamer2013 at 2014-06-28 10:53:20
我用的Mathematica画的...

是你自己编的程序吗，截面方程是你自己算出来的吗，我用matlab划过三维的，可是总截不出自己想要的面来。用Mathematica可以比较方便的截出面来吗？
赞一下 回复此楼
努力学习 必有所获
10楼2014-06-29 10:12:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
