[交流] 刚柔耦合动力学仿真求教！！！！！！急

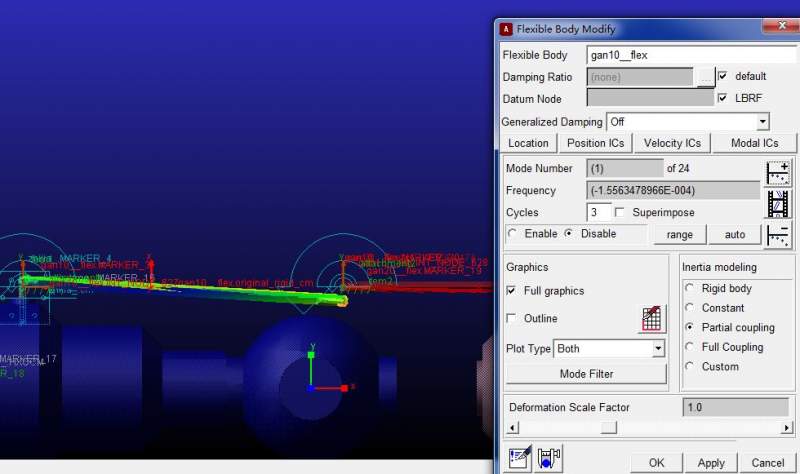

首先，两杆机械臂为薄壁圆杆壁厚1.5mm长6m，在ansys中无法划分网格（SolidWorks建好模导进去实体试过一些单元类型总出错）无法输出中性文件，此模型为在adams中利用他自身建立柔性体flex进行网格划分，现出现两个问题

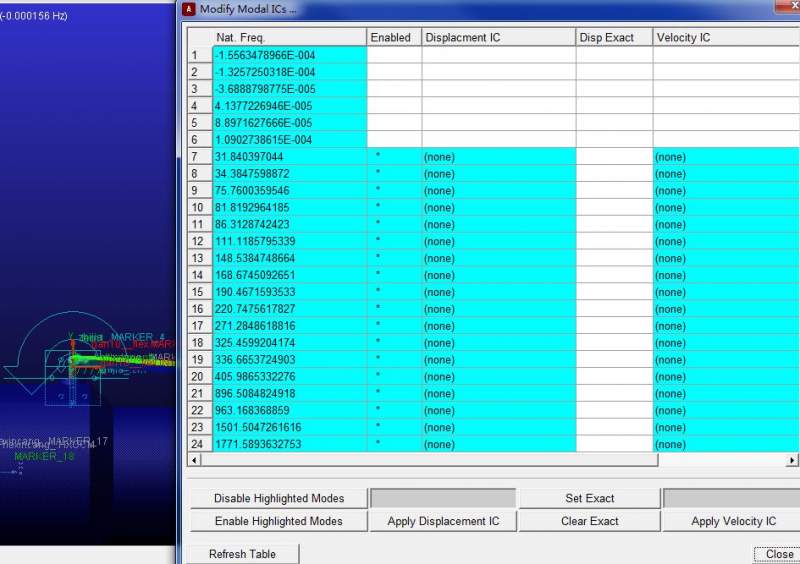

1.为什么前三阶频率为负数

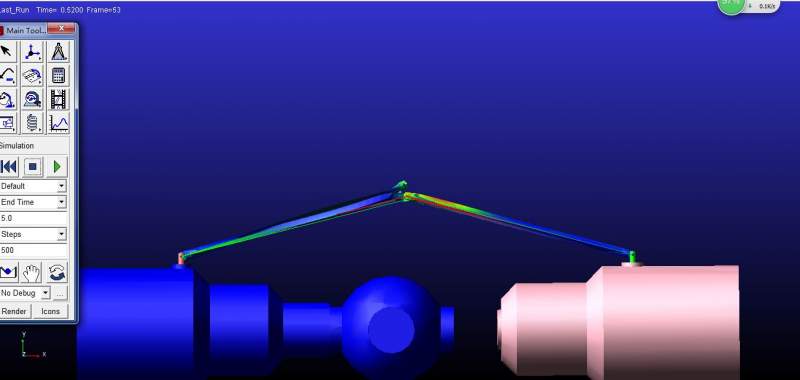

2。为什么柔性体导入进去换了刚性体，仿真无法进行，关节处出现分离
求大神解决

刚柔耦合动力学仿真求教！！！！！！急


刚柔耦合动力学仿真求教！！！！！！急-1


刚柔耦合动力学仿真求教！！！！！！急-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2014-06-19 16:28:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qingxiang827

铁虫 (知名作家)
★
nefuwang(金币+1): 谢谢参与
祝福楼主
回复此楼
3楼2014-06-19 17:02:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

coco729

铁虫 (知名作家)
★
nefuwang(金币+1): 谢谢参与
Best wishes
回复此楼
5楼2014-06-19 17:04:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pigit9999

铁虫 (知名作家)
★
nefuwang(金币+1): 谢谢参与
Good luck
回复此楼
6楼2014-06-19 17:05:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jijiji1030

新虫 (知名作家)
★
nefuwang(金币+1): 谢谢参与
Good luck
回复此楼
7楼2014-06-19 17:05:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ttmany7788

铁虫 (知名作家)
★
nefuwang(金币+1): 谢谢参与
愿楼主心想事成
回复此楼
8楼2014-06-19 17:06:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wujunqi

新虫 (初入文坛)
简略了
回复此楼
12楼2015-04-13 11:08:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliwenwen

新虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
基于前两天看到视频   有讲到你的第一个问题。前6行  不用管。是指代系统自由度那块。
第二个问题，SW导入AdAMS中其质量属性要检查（用户定义），其约束检查，可能导入过程，没有识别。要重新设置。必要时使用marker，
赞一下 回复此楼
13楼2018-02-15 23:50:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliwenwen

新虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
第1问题      前六行   不用管  属于系统自由度
第2问题    SW导入adams  时其质量属性，材料属性，约束  等有可能没有识别，有必要重新添加
赞一下 回复此楼
14楼2018-02-15 23:53:49
