[求助] 有个超级电容方面的问题求教

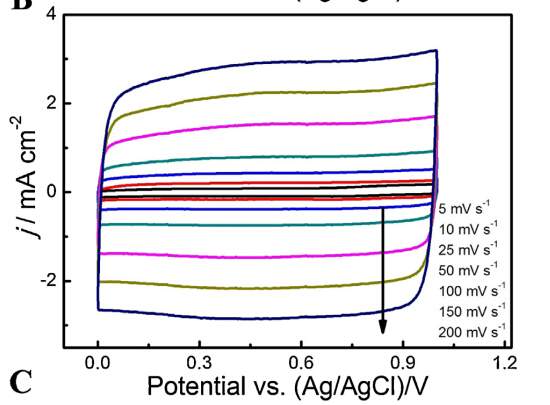

有个关于超级电容利用循环伏安法求电容的问题，我想问一下这个电容公式该怎么解释 看不懂 看着分子应该是曲线围成的面积分母不知是什么 还请大神 对该公式的解释一下 其中i（E）表示瞬时电流 E表示电压 v是扫速 m是质量

有个超级电容方面的问题求教


有个超级电容方面的问题求教-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
坚持就是胜利
1楼 2014-06-10 20:56:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fengyeruge

银虫 (著名写手)

crazy

这个自己推导一下就出来了，∫Idt=Q，C(E1-E2)=Q， C=∫Idt/(E1-E2), 其中dE=dt*v，代进去就是C=∫IdE/v*(E1-E2),这就是公式的原型，再除以质量就是单位质量的电容，除以2是因为这是个对称电容。
赞一下(1人) 回复此楼
Whenindoubt,moveforward!
2楼2014-07-11 00:19:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingflint

木虫 (小有名气)
引用回帖:
2楼: Originally posted by fengyeruge at 2014-07-11 00:19:42
这个自己推导一下就出来了，∫Idt=Q，C(E1-E2)=Q， C=∫Idt/(E1-E2), 其中dE=dt*v，代进去就是C=∫IdE/v*(E1-E2),这就是公式的原型，再除以质量就是单位质量的电容，除以2是因为这是个对称电容。

问题已经解决了 还是要谢谢你
赞一下 回复此楼
坚持就是胜利
3楼2014-07-16 16:35:52
