[求助] 本人设计一套设备，遇到问题，实证处于停滞状态，急求高人的帮助 已有6人参与

设备在实证过程中，遇到的问题主要包括2个方面。第一个问题就是设备分为3个功能区，功能区之间的物料匹配效果不好；整体物料运动轨迹、流量、流速等，同时针对的物料为柔性物料，能否进行比较有效的建模计算或者是运动仿真，请达人指导。

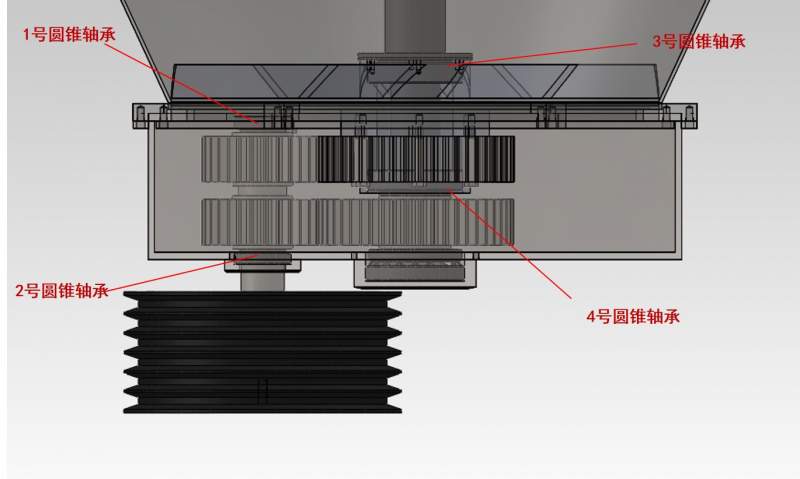

第二个问题请见图片：由于此处设计的差速高速旋转，带轮单边带动，中间主轴在以300r/min速度旋转时，运转一段时间4号圆锥轴承出现过热，碎裂的情况，1号轴承同样存在磨损（附：轴承选型已重新核算过，没有达到轴承极限载荷），能否请各位指出问题，给予我们一些修改建议，万分感谢。

本人设计一套设备，遇到问题，实证处于停滞状态，急求高人的帮助
回复此楼

» 猜你喜欢
1楼 2014-06-08 14:43:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zbl1985852

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
轴承发热损坏的根本原因是滚子的偏载引起的，而发生问题的轴承的位置刚好处在远离带轮的一对啮合齿轮附近，可见这对齿轮载荷偏大引起两根轴的轴颈处的挠曲变形过大，最后引起轴承滚子偏载。
建议：1.在不增大轴径的情形下，更换轴的材料已改善轴的刚度；
      2.对轴上的一对圆锥滚子轴承进行预紧，变相改善轴的刚度。
      3.改善润滑条件，增强散热。

以上为个人意见，由于不知道你结构的具体布局，可能分析方向偏颇，望见谅！
赞一下(1人) 回复此楼
10楼2014-06-10 15:15:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xkshangx

禁虫 (著名写手)
本帖内容被屏蔽
11楼2014-06-12 07:58:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hxw2510998

至尊木虫 (职业作家)

超级虫王

【答案】应助回帖

都说的那么专业，我说点简单的。
一、看看轴与轴承是不是偏心过载，这样在运行中负载力会很大，如果是低速还好点，高速运行的话肯定寿命极短。
二、检查下的你的轴承是不是标准的无油轴承还是需要加油的轴承。
三、齿轮传动的要注意齿轮配合不要过紧。
赞一下(1人) 回复此楼
Ctrl键+F5
15楼2014-06-15 10:32:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

云鹏飞

新虫 (小有名气)
你可以用romax或kissys建模分析一下，还是轴承选择的问题。你的载荷谱正确不。
赞一下 回复此楼
2楼2014-06-08 15:40:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孤狼712

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 云鹏飞 at 2014-06-08 15:40:03
你可以用romax或kissys建模分析一下，还是轴承选择的问题。你的载荷谱正确不。

因为此前没有用过此类软件，用的机械设计手册进行设计计算选型的，非常感谢。
赞一下 回复此楼
3楼2014-06-08 16:46:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dcbaab

铁杆木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
轴承过热破损的问题，建议检查齿轮啮合是否正确，确认齿轮啮合参数和轴心距离是否正确
赞一下 回复此楼
4楼2014-06-08 19:44:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孤狼712

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by dcbaab at 2014-06-08 19:44:21
轴承过热破损的问题，建议检查齿轮啮合是否正确，确认齿轮啮合参数和轴心距离是否正确

齿轮啮合是正常，参数和轴心距离都是准确的，齿轮没有出现损伤的情况。
赞一下 回复此楼
5楼2014-06-08 21:18:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dcbaab

铁杆木虫 (小有名气)
引用回帖:
5楼: Originally posted by 孤狼712 at 2014-06-08 21:18:39
齿轮啮合是正常，参数和轴心距离都是准确的，齿轮没有出现损伤的情况。...

建议检查加工精度，实物与图纸是否相符
赞一下 回复此楼
6楼2014-06-08 21:29:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dcbaab

铁杆木虫 (小有名气)
引用回帖:
5楼: Originally posted by 孤狼712 at 2014-06-08 21:18:39
齿轮啮合是正常，参数和轴心距离都是准确的，齿轮没有出现损伤的情况。...

相对于轴承，齿轮的强度要大得多，少许的尺寸误差不会造成齿轮的损伤，但对轴承却会造成损坏
建议先检查轴孔的加工精度，然后检查齿轮的加工精度
赞一下 回复此楼
7楼2014-06-08 21:33:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dcbaab

铁杆木虫 (小有名气)
之前遇到过齿轮传动哨音的问题，经过技术攻关，最后确认为轴承孔的加工精度不够
说白了就是轴承孔加工的不圆
赞一下 回复此楼
8楼2014-06-08 21:36:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lpl654123

木虫 (正式写手)

寒星000设计

【答案】应助回帖

感谢参与，应助指数 +1
同轴度，圆柱度，等必须检查，
这些都将影响轴承内外径与滚子的载荷突变变化。
赞一下 回复此楼
生活的寂寞源于你没有追求!!! 现在确实没有了！！！
9楼2014-06-09 10:24:13
