[求助] 对长方体，可否设置两个周期性边界条件。 已有2人参与

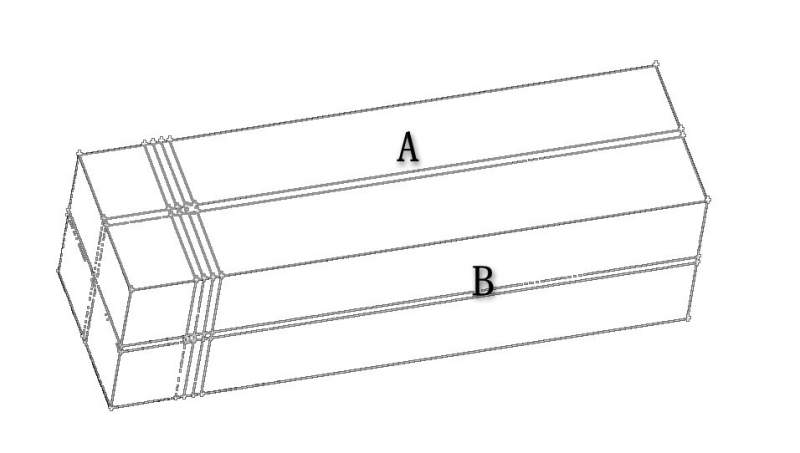

如图所示，

A处上表面和下表面设置周期性边界条件，

B处前表面和后表面设置周期性边界条件，可行否？谢谢

左是入口，右是出口
对长方体，可否设置两个周期性边界条件。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-06-05 20:30:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

chongdaql

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
ytyyutianyun: 金币+10, ★★★★★最佳答案, 真是非常感谢 2014-06-12 12:44:40
引用回帖:
8楼: Originally posted by ytyyutianyun at 2014-06-12 07:24:43
我的是圆柱绕流问题，应该是用周期性边界条件...

圆柱绕流问题圆柱轴线部分可以是周期，但是最多的应用对称边界条件，在另外一侧，一般设置为wall壁面。进出口一般就是速度压力了。这点你可以下载一篇关于三维圆柱绕流的文章看下，基本上都讲的很清楚。
赞一下(1人) 回复此楼
我的博客地址：http://blog.sina.com.cn/u/2130152727
9楼2014-06-12 10:44:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chongdaql

银虫 (小有名气)
在与圆柱体相连的面用对称面，另外的所有面（除了进出口），都是用wall是常见的设置。
赞一下(1人) 回复此楼
我的博客地址：http://blog.sina.com.cn/u/2130152727
12楼2014-06-16 14:30:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

harbinyg

银虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
surely, you can. it is widely used when people want to reproduce some stability anayslsys results
赞一下 回复此楼
2楼2014-06-08 19:26:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chongdaql

银虫 (小有名气)

【答案】应助回帖

没看出来怎么是周期性特征了，可以看你对称性边界条件。
赞一下 回复此楼
我的博客地址：http://blog.sina.com.cn/u/2130152727
3楼2014-06-09 16:32:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ytyyutianyun

木虫 (小有名气)
引用回帖:
3楼: Originally posted by chongdaql at 2014-06-09 16:32:52
没看出来怎么是周期性特征了，可以看你对称性边界条件。

对称性边界条件应该与周期性边界条件一样吧，都是把上表面和下表面取为相同值？！如果有错，谢谢指正
赞一下 回复此楼
4楼2014-06-10 08:51:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chongdaql

银虫 (小有名气)
引用回帖:
4楼: Originally posted by ytyyutianyun at 2014-06-10 08:51:50
对称性边界条件应该与周期性边界条件一样吧，都是把上表面和下表面取为相同值？！如果有错，谢谢指正...

要使用周期边界条件的话，你得先考虑你的模型时候是周期性的，由于你的模型不是很清楚，所以我们不好判断。
对称和周期是不一样的，你可以想象一下。
赞一下 回复此楼
我的博客地址：http://blog.sina.com.cn/u/2130152727
5楼2014-06-10 10:06:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ytyyutianyun

木虫 (小有名气)
引用回帖:
5楼: Originally posted by chongdaql at 2014-06-10 10:06:13
要使用周期边界条件的话，你得先考虑你的模型时候是周期性的，由于你的模型不是很清楚，所以我们不好判断。
对称和周期是不一样的，你可以想象一下。...

是方向问题吗？对称需要额外设置方向，是在哪里设置呢，gambit我没发现，是不是在fluent中设置。谢谢
赞一下 回复此楼
6楼2014-06-11 16:11:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chongdaql

银虫 (小有名气)

【答案】应助回帖

引用回帖:
6楼: Originally posted by ytyyutianyun at 2014-06-11 16:11:12
是方向问题吗？对称需要额外设置方向，是在哪里设置呢，gambit我没发现，是不是在fluent中设置。谢谢...

关于面对称，不用设置方向。
赞一下 回复此楼
我的博客地址：http://blog.sina.com.cn/u/2130152727
7楼2014-06-11 18:55:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ytyyutianyun

木虫 (小有名气)
引用回帖:
7楼: Originally posted by chongdaql at 2014-06-11 18:55:35
关于面对称，不用设置方向。...

我的是圆柱绕流问题，应该是用周期性边界条件
赞一下 回复此楼
8楼2014-06-12 07:24:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ytyyutianyun

木虫 (小有名气)
引用回帖:
9楼: Originally posted by chongdaql at 2014-06-12 10:44:15
圆柱绕流问题圆柱轴线部分可以是周期，但是最多的应用对称边界条件，在另外一侧，一般设置为wall壁面。进出口一般就是速度压力了。这点你可以下载一篇关于三维圆柱绕流的文章看下，基本上都讲的很清楚。...

不过你说的，在另外一侧，一般设置为wall壁面。是指圆柱表面还是计算四周边界？
如果是，计算四周边界设置wall，即使设置对称边界条件，和全部设置wall不是一样吗？不懂
赞一下 回复此楼
10楼2014-06-12 12:46:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
