立方体划六面体网格 边界画不好及导入ansys多一个面的问题
|
|

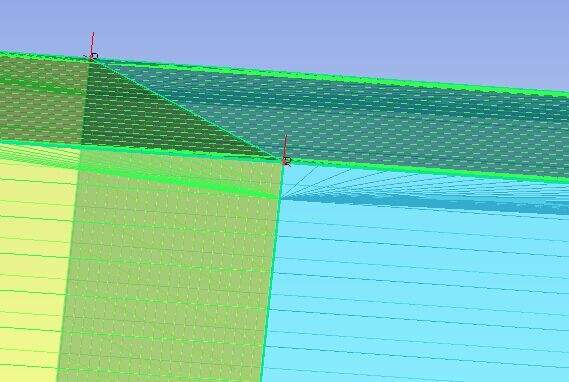

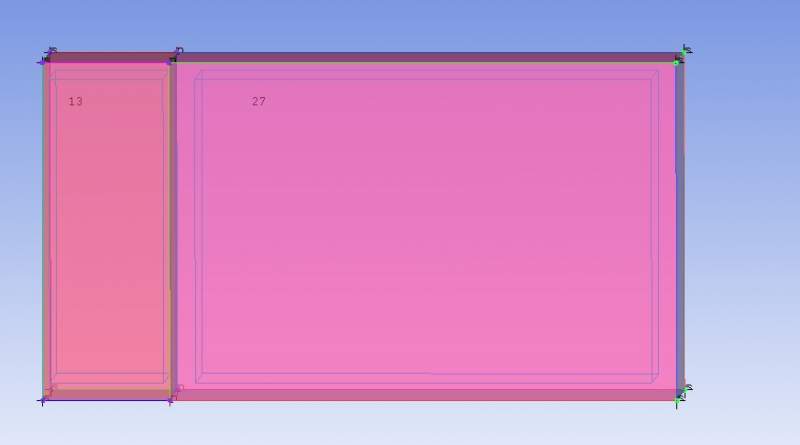

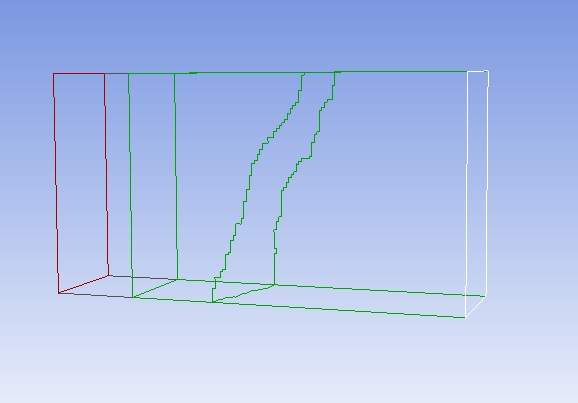

在ICEM内划分网格时，立面体用六面体网格划分时，边界处为什么会出现问题（有时出现，有时不出现，问题在哪），如图1所示。 还有就是模型划分完网格导入到Fluent时，无缘无故多了一个面，如图2、3所示。是怎么回事？网格越多，那个面越扭曲，不知道 问题出在哪。 我是按照流沙视频里，做的 ， 视频里出现这些问题啊!  图1  图2  图3 |
