联轴器如何轴向定位 已有4人参与
|
||
| 现在我需要弄一个机构，想通过联轴器联接两根轴，使用凸缘联轴器，一段是电机，一段是轴，由于需要垂直放置，为了结构简单，大家有没有比较好的轴向定位的方法，除了打定位销或者在轴的中心孔处打螺纹孔加垫块。求大神 |
回复此楼» 猜你喜欢
北京高校副校长团队招收机械类，环境类学硕和专硕
已经有9人回复
-
北京高校副校长团队招收机械类，环境类学硕和专硕
已经有16人回复
-
金属材料论文润色/翻译怎么收费?
已经有282人回复
-
【博士招生】北方工业大学招收 机械工程方向 申请考核制博士
已经有11人回复
-
天津高校航空材料先进制造技术与装备课题组拟接收调剂硕士研究生5-6名。
已经有0人回复
-
294 英二数二物化 求调剂
已经有6人回复
-
北京高校副校长团队招收机械类，环境类学硕和专硕
已经有11人回复
-
北京高校副校长团队招收机械类，环境类学硕和专硕
已经有8人回复
-
面上参与人员重要吗？找不到参与人
已经有5人回复
-
北京高校副校长团队招收机械类，环境类学硕和专硕
已经有5人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 主从动链轮需要同时轴向定位吗
已经有3人回复
- 这个圆盘怎么固定？
已经有15人回复
- 电机轴怎么和联轴器连接？周向用键固定，轴向用什么固定呢？
已经有7人回复
- 我想问下轴肩定位轴承内圈，轴肩高度不能超多轴承内圈的多少啊？平齐可以不？
已经有10人回复
- 请教电机输出轴怎么直接连接齿轮
已经有23人回复
SHIFENG18
铁杆木虫 (正式写手)
- 应助: 338 (大学生)
- 金币: 5089.7
- 红花: 50
- 帖子: 725
- 在线: 157.7小时
- 虫号: 214455
- 注册: 2006-03-10
- 性别: GG
- 专业: 制造系统与自动化
baoyu100
3楼2014-06-04 11:27:40
SHIFENG18
铁杆木虫 (正式写手)
- 应助: 338 (大学生)
- 金币: 5089.7
- 红花: 50
- 帖子: 725
- 在线: 157.7小时
- 虫号: 214455
- 注册: 2006-03-10
- 性别: GG
- 专业: 制造系统与自动化
8楼2014-06-04 22:37:37
kingjinjing
专家顾问 (著名写手)
-
专家经验: +159 - 机械EPI: 3
- 应助: 308 (大学生)
- 贵宾: 0.011
- 金币: 3935.9
- 散金: 5984
- 红花: 27
- 帖子: 1648
- 在线: 875.4小时
- 虫号: 1251690
- 注册: 2011-03-31
- 性别: GG
- 专业: 机械动力学
- 管辖: 机械
2楼2014-06-03 21:37:23
4楼2014-06-04 15:00:44
baoyu100
新虫 (小有名气)
- 应助: 27 (小学生)
- 金币: 1092.5
- 红花: 3
- 帖子: 113
- 在线: 43.1小时
- 虫号: 2753733
- 注册: 2013-10-25
- 性别: GG
- 专业: 机械动力学
5楼2014-06-04 18:02:49
puyu1
金虫 (著名写手)
- 应助: 14 (小学生)
- 金币: 9805.3
- 红花: 2
- 帖子: 1922
- 在线: 285.6小时
- 虫号: 2181634
- 注册: 2012-12-12
- 专业: 零件成形制造
6楼2014-06-04 18:35:29
puyu1
金虫 (著名写手)
- 应助: 14 (小学生)
- 金币: 9805.3
- 红花: 2
- 帖子: 1922
- 在线: 285.6小时
- 虫号: 2181634
- 注册: 2012-12-12
- 专业: 零件成形制造
7楼2014-06-04 18:39:22
SHIFENG18
铁杆木虫 (正式写手)
- 应助: 338 (大学生)
- 金币: 5089.7
- 红花: 50
- 帖子: 725
- 在线: 157.7小时
- 虫号: 214455
- 注册: 2006-03-10
- 性别: GG
- 专业: 制造系统与自动化
9楼2014-06-04 22:57:49
oldy723
至尊木虫 (正式写手)
- 应助: 102 (高中生)
- 金币: 18642.5
- 红花: 2
- 帖子: 952
- 在线: 229.9小时
- 虫号: 1828206
- 注册: 2012-05-21
- 性别: GG
- 专业: 零件成形制造
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
baoyu100: 金币+5, ★★★★★最佳答案 2014-06-06 19:52:41
感谢参与，应助指数 +1
baoyu100: 金币+5, ★★★★★最佳答案 2014-06-06 19:52:41

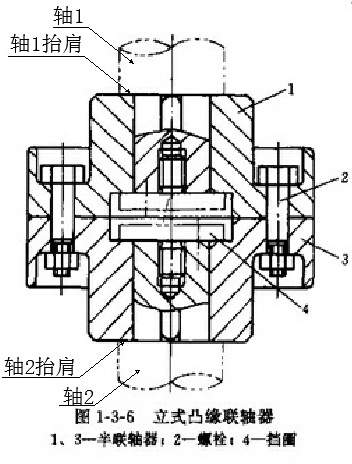

| 如果电机和输出轴的轴向定位已完成，仅是要解决联轴器的轴向定位问题，我认为8楼的方法是比较简单可靠的，但电机轴一般是没有台阶的，除非定制。如果电机是处于传动系统的上端，那么与电机轴装配的联轴器部份是不需要（也不应该进行）轴向定位的；如果电机是装于传动系统的下端，那么联轴器与上部输出轴间的轴向定位，最简单的办法我想还是打定位销孔了。如果要对输出轴进行轴向定位，一般是把它加工成台阶轴，用止推轴承进行轴向定位。以上表述不知能否帮上你的忙，供参考。 |
10楼2014-06-06 11:07:40
