[求助] 请各位大神帮忙做一道光波导的题 已有1人参与

一平面波导结构参数为:芯层折射率 ng=1.525,衬底折射率 nc=1.515,上包层折射率nc=1.33 ,芯层厚度h=2um , λ=1550nm。求出TE0模传播常数和其光波电磁模场分布。谢谢!!!
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ghyuan

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
帮你算好了,传播常数为1.515055,芯层和衬底折射率差不多,是弱耦合波导。模场分布需要文件传吧?衬底和包层都是e指数衰减。
2楼2014-06-03 15:17:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ghyuan

金虫 (小有名气)

【答案】应助回帖

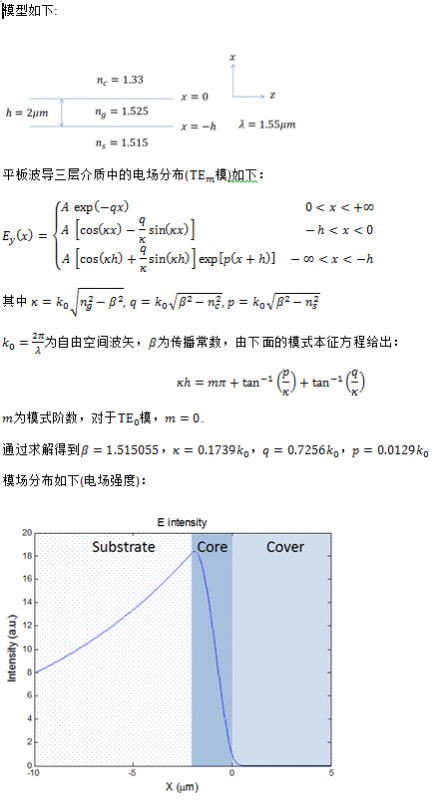

刚看到有附件上传功能,看看正确否?
请各位大神帮忙做一道光波导的题

3楼2014-06-05 16:52:28
