[求助] 各位大神好，跪求仿真波导 入射端面 port 想用平行光入射怎么设置 已有1人参与

各位大神好，

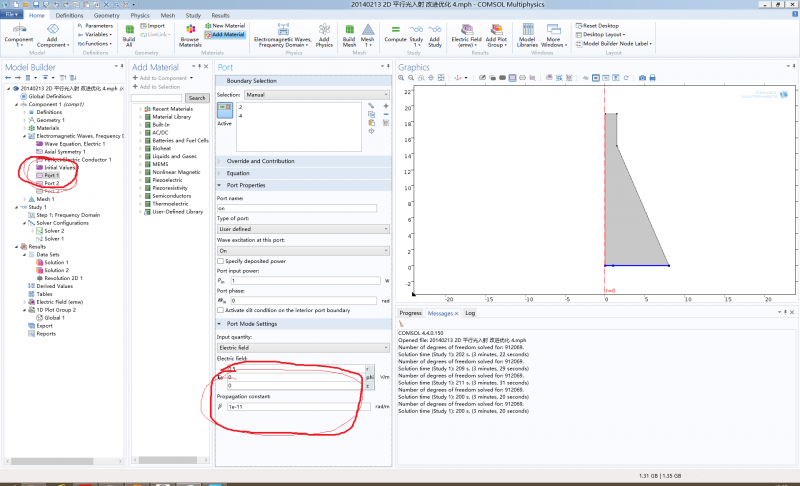

小弟仿真一个太赫兹波段的锥形波导，入射端面，入射的port想用平行光入射，可是不知道如何设置入射的port，
我觉得可能是在传播常数那里设置什么，下面附图，
小弟实在才疏学浅，跪求各位大神指点一二，不胜感激！
各位大神好，跪求仿真波导 入射端面 port 想用平行光入射怎么设置
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-02-14 16:01:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

michaeldel

至尊木虫 (正式写手)

火星领导

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
ctyuan: 金币+5, ★★★★★最佳答案, 谢谢大神！ 2014-02-15 23:50:33
port出来就是平行光

不过有个问题，由于port本身大小有限，出来的光束会衍射而变形，而这个问题没有办法避免

看你想达到什么目的，才好下定论该怎么做

至于传播常数，是指垂直port的传播常数的大小，在设置入射光方向的时候需要设定。
赞一下(1人) 回复此楼
在利思害，在害思利
2楼2014-02-14 16:23:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

michaeldel

至尊木虫 (正式写手)

火星领导
引用回帖:
3楼: Originally posted by ctyuan at 2014-02-15 23:57:51
跪谢大神！
我想做一个锥形波导，在圆锥底部输入平行光，
您说的，“由于port本身大小有限，出来的光束会衍射而变形” 衍射，根据什么衍射，是port的大小还是后续的结构，

还有一个问题，
如下图：如果分别做 ...

由于port的大小限制 导致的衍射。不是后面结构


没看到图呢
赞一下(1人) 回复此楼
在利思害，在害思利
4楼2014-02-16 13:40:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

michaeldel

至尊木虫 (正式写手)

火星领导
引用回帖:
7楼: Originally posted by ctyuan at 2014-02-17 13:44:40
谢谢，michaeldel
第一个问题基本明白了，我就这么设置即可。

还有如果我想像B图里那么设置，如何写“建立函数写出port上球面波场的分布”呢？...

球面波要点光源来产生

想象一个点光源在port的中间，并定为坐标原点，那么在port上各处的场就可以写成
E=A/|y|*exp(i*k*y);
A是常数，y是离开光源的坐标。

振幅分布为A/|y|
相位分布为k*y



A取成1，那么你可以在全局定义建立两个参数
lam=632.8[nm] （假如用632.8nm的波长）
k=2*pi/lam
建立一个解析函数：
e=1/abs(y)*exp(i*k*abs(y))

假如是z偏振的光，在port的场分布Ex Ey Ez后写入：
Ex:0
Ey 0
Ez e

传播常数填 emw.k0


不过用port做的这种效果不是很好，场变形有点严重。
换“电场”光源做会好一些。

建议用电偶极子
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

ctyuan
在利思害，在害思利
8楼2014-02-17 18:02:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

ctyuan

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by michaeldel at 2014-02-14 16:23:51
port出来就是平行光

不过有个问题，由于port本身大小有限，出来的光束会衍射而变形，而这个问题没有办法避免

看你想达到什么目的，才好下定论该怎么做

至于传播常数，是指垂直port的传播常数的大小，在设置 ...

跪谢大神！
我想做一个锥形波导，在圆锥底部输入平行光，
您说的，“由于port本身大小有限，出来的光束会衍射而变形” 衍射，根据什么衍射，是port的大小还是后续的结构，

还有一个问题，

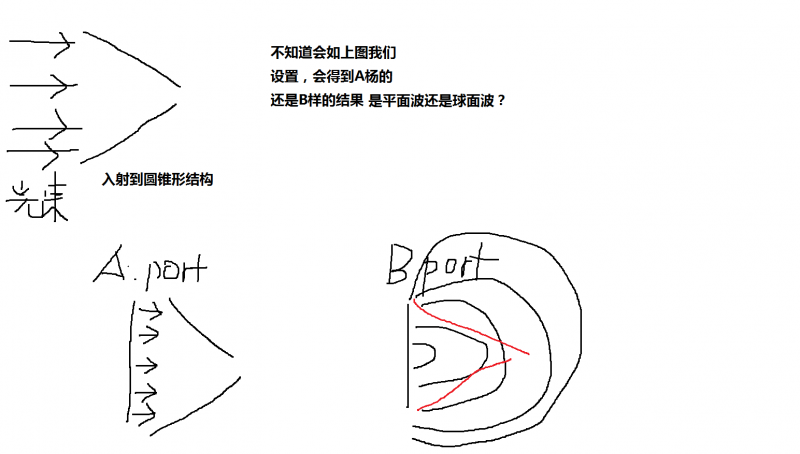

如下图：如果分别做两个port 都作为输入断面，
可以分别实现下面的如图的输入么？
如果可以，靠设置什么参数呢，
万谢大神!
赞一下 回复此楼
3楼2014-02-15 23:57:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ctyuan

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by michaeldel at 2014-02-16 13:40:49
由于port的大小限制 导致的衍射。不是后面结构


没看到图呢...

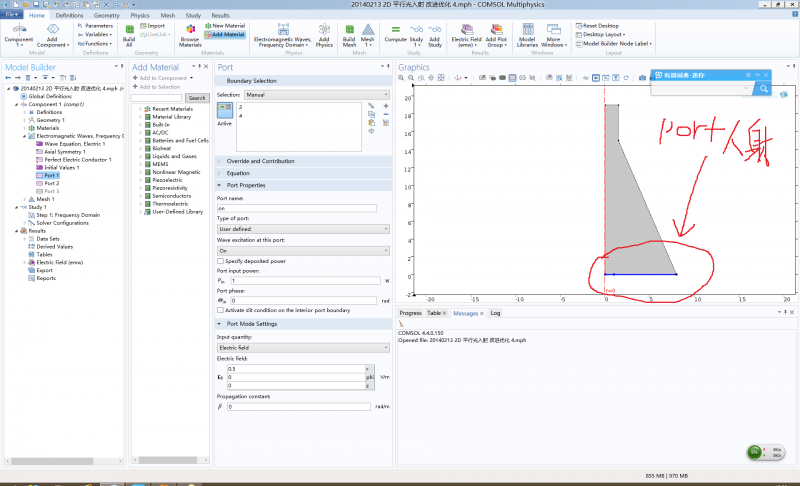

不好意思大神，看到您的回复，激动了忘了上图了，
这就上图.
请大神帮小的我看看，
我想实现入射的port，入射平行光，（平行光，线偏振）
在我的图里那么设置可以么？
万谢~！
各位大神好，跪求仿真波导 入射端面 port 想用平行光入射怎么设置-1


各位大神好，跪求仿真波导 入射端面 port 想用平行光入射怎么设置-2
赞一下 回复此楼
5楼2014-02-16 16:57:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

michaeldel

至尊木虫 (正式写手)

火星领导
引用回帖:
5楼: Originally posted by ctyuan at 2014-02-16 16:57:12
不好意思大神，看到您的回复，激动了忘了上图了，
这就上图.
请大神帮小的我看看，
我想实现入射的port，入射平行光，（平行光，线偏振）
在我的图里那么设置可以么？
万谢~！


...

入射场的分布是A图的分布。你要入射平行光，这样就可以了。虽然有衍射效应，不过没有问题，因为你后面直接就是波导。

但是在结果的场分布里，你看不到这样的分布，因为最后显示给你的是port和波导作用下的总场，是入射场和波导反射场的叠加。

B图是球面波？要得到这个分布可以建立函数写出port上球面波场的分布，包括各个地方相位分布，或者用电偶极子也行。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

ctyuan
在利思害，在害思利
6楼2014-02-17 13:01:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ctyuan

新虫 (初入文坛)
送红花一朵
引用回帖:
6楼: Originally posted by michaeldel at 2014-02-17 13:01:11
入射场的分布是A图的分布。你要入射平行光，这样就可以了。虽然有衍射效应，不过没有问题，因为你后面直接就是波导。

但是在结果的场分布里，你看不到这样的分布，因为最后显示给你的是port和波导作用下的总场， ...

谢谢，michaeldel
第一个问题基本明白了，我就这么设置即可。

还有如果我想像B图里那么设置，如何写“建立函数写出port上球面波场的分布”呢？
赞一下 回复此楼
7楼2014-02-17 13:44:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ctyuan

新虫 (初入文坛)
送红花一朵
引用回帖:
8楼: Originally posted by michaeldel at 2014-02-17 18:02:44
球面波要点光源来产生

想象一个点光源在port的中间，并定为坐标原点，那么在port上各处的场就可以写成
E=A/|y|*exp(i*k*y);
A是常数，y是离开光源的坐标。

振幅分布为A/|y|
相位分布为k*y



A取成1， ...

谢谢michaeldel
我在试着写，虽然还是巨多不懂，

现在还有一个小问题，如下图，

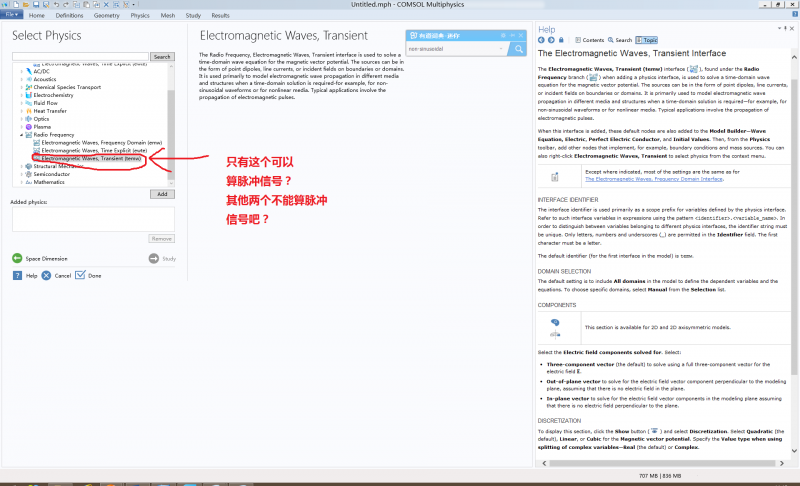

想算脉冲信号（脉冲的太赫兹）是不是只能选temw 对吧？
各位大神好，跪求仿真波导 入射端面 port 想用平行光入射怎么设置-3
赞一下 回复此楼
9楼2014-02-19 11:23:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

michaeldel

至尊木虫 (正式写手)

火星领导
引用回帖:
9楼: Originally posted by ctyuan at 2014-02-19 11:23:30
谢谢michaeldel
我在试着写，虽然还是巨多不懂，

现在还有一个小问题，如下图，
想算脉冲信号（脉冲的太赫兹）是不是只能选temw 对吧？

...

对  只能选瞬态电磁波

而且脉冲信号的分布是高斯分布，其频率展宽和脉冲持续时间有一定关系。
这些需要自己设置和计算，并在全局设置里写出相应函数，然后在物理场部分调用这些函数。比较麻烦

建议使用另一个高频仿真软件FDTD solution
这个软件是时域的计算，光源已经是脉冲的
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

ctyuan
在利思害，在害思利
10楼2014-02-19 12:23:52
