[求助] 请教各位虫友，下图中的网格是怎么得到的啊？ 已有6人参与

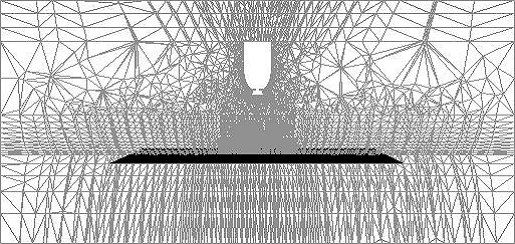

这是一个模拟喷枪喷射的二维网格，他把包括喷枪的正方形分成了几个横向小长方形，每个横向小长方形都用三角形网格来划分，但是他这里除了中间区域用了很多横线来划分，他还保证了每两条横线之间只留一个三角形网格，请问这要怎么画才能达到这样的效果啊？

请教各位虫友，下图中的网格是怎么得到的啊？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
在冰天雪地中裸奔
1楼 2014-05-31 09:12:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shiranjiang

金虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
57今天的明天: 金币+1, ★有帮助 2014-06-03 06:58:44
可以进行线网格划分，并采用自由网格划分的形式。
赞一下 回复此楼
2楼2014-05-31 09:19:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

57今天的明天

金虫 (小有名气)

吉吉
引用回帖:
2楼: Originally posted by shiranjiang at 2014-05-31 09:19:16
可以进行线网格划分，并采用自由网格划分的形式。

恩，要先线网格划分，但是自由网格是怎么划分的啊？在gambit中是什么命令？
赞一下 回复此楼
在冰天雪地中裸奔
3楼2014-05-31 09:22:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shiranjiang

金虫 (正式写手)
引用回帖:
3楼: Originally posted by 57今天的明天 at 2014-05-31 09:22:26
恩，要先线网格划分，但是自由网格是怎么划分的啊？在gambit中是什么命令？...

哦，我用的是ANSYS软件
赞一下 回复此楼
4楼2014-05-31 10:53:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chongdaql

银虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
57今天的明天: 金币+3, ★★★很有帮助 2014-06-03 06:59:26
首先，我目测来看这个应该是三维网格的一个截面图，否则的话我觉得网格质量肯定不是很好。此外，这种网格应该是分块自动划分的，你可以使用2d为直角三角形这种类型的网格试试。最后，你大可不必迷信图中的网格，没必要画的一样，你可以尽可能的采用其他方法提高网格质量。
赞一下 回复此楼
我的博客地址：http://blog.sina.com.cn/u/2130152727
5楼2014-05-31 10:57:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

57今天的明天

金虫 (小有名气)

吉吉
引用回帖:
5楼: Originally posted by chongdaql at 2014-05-31 10:57:37
首先，我目测来看这个应该是三维网格的一个截面图，否则的话我觉得网格质量肯定不是很好。此外，这种网格应该是分块自动划分的，你可以使用2d为直角三角形这种类型的网格试试。最后，你大可不必迷信图中的网格，没必 ...

恩，谢谢，是的，这个是三维网格的截面图！他把网格分成了几块，以一个个长方体从上往下堆的，他说这种网格质量是非常好的，所以我就迷上了这种画法，呵呵。我不懂的就是他如何做到每个小长方体的网格的节点都可以对应的上？自动划分分块网格用gambit如何实现啊？求教！
赞一下 回复此楼
在冰天雪地中裸奔
6楼2014-05-31 12:15:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

underbless

铜虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
57今天的明天: 金币+1 2014-06-03 06:59:36
gambit是比较原始比较精确的画网格软件，但是要画出好网格很繁琐
如果在ansys workbench中画网格的话，会非常简单，并且也能达到那些效果
赞一下 回复此楼
哀民生之多艰
7楼2014-05-31 16:14:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yishichao

银虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
57今天的明天: 金币+1 2014-06-03 06:59:45
是用vorina三角形生成的
赞一下 回复此楼
8楼2014-05-31 16:49:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

57今天的明天

金虫 (小有名气)

吉吉
引用回帖:
8楼: Originally posted by yishichao at 2014-05-31 16:49:21
是用vorina三角形生成的

什么是vorina三角形啊？我没找到额...
赞一下 回复此楼
在冰天雪地中裸奔
9楼2014-05-31 19:28:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhuzhs

金虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
57今天的明天: 金币+1 2014-06-03 06:59:52
直接ansys里自由网格，普通的三角形网格，需要加密的地方手工一下

[ 发自小木虫客户端 ]
赞一下 回复此楼
当所有一切都已看平淡 是否有一种精致还留在心田
10楼2014-05-31 21:22:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
