[求助] 原子力显微镜怎么测曲面的粗糙度 已有1人参与

各位大虾，用AFM测了一个曲面，想测曲面的粗糙图，
可以在AFM（SPI3800N）中直接读出吗？

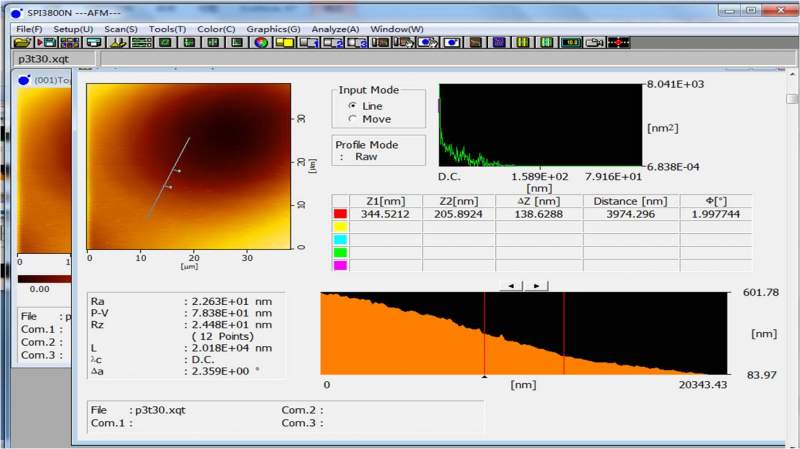

右边下面那个图是在line 模式下对左边图上画的直线范围内的起伏的描述。
图中各个参数是什么意思
Ra
P-V
Rz
\lambda_c=D.C.
\Delta_a
特别是\lambda_c=D.C. 这个参数很奇怪，可以影响Ra的大小，不知这个参数什么意思; 右上角的那个图横坐标应该是\lambda_c取值；
P-V值应该是直线上所处区域的最大值与最小值之差，但从右下角的图看，好像不是这样，很奇怪。

希望各位大虾指点迷津；谢谢
原子力显微镜怎么测曲面的粗糙度
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-05-28 19:30:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

exciting73

金虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
joywwj: 金币+1, ★有帮助, 谢谢回复 2014-06-24 16:28:18
用过一点SPI3800N，说的不对请指出。
Ra：算术平均粗糙度，高度差加和平均
P-V：峰谷最大差值，应该不是你理解的直线上所处区域的最大值与最小值之差
Rz：n点平均粗糙度，你的图中是12点
\lambda_c=D.C.：峰谷最大差值的三分之一，是一个由P-V值决定
\Delta_a：平均倾斜度
赞一下 回复此楼
2楼2014-05-30 18:41:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

joywwj

银虫 (小有名气)
引用回帖:
2楼: Originally posted by exciting73 at 2014-05-30 18:41:49
用过一点SPI3800N，说的不对请指出。
Ra：算术平均粗糙度，高度差加和平均
P-V：峰谷最大差值，应该不是你理解的直线上所处区域的最大值与最小值之差
Rz：n点平均粗糙度，你的图中是12点
\lambda_c=D.C.：峰谷最 ...

谢谢你的回复。不过还是有些问题我不台清楚。
1：Ra：算术平均粗糙度，高度差加和平均。 Ra是算数平均粗糙度，高度差是以哪个值为基底计算的呢。是与\lambda_c的数值有关吗？\lambda_c的值不同，Ra就会变化。
2：“P-V：峰谷最大差值，应该不是你理解的直线上所处区域的最大值与最小值之差” 但是在图上画不同的直线，P-V值是变化的，所以应该是和直线有关的。
3：“\lambda_c=D.C.：峰谷最大差值的三分之一，是一个由P-V值决定”
图中右上角那幅图横坐标表示的是\lambda_c值， 不知道他的物理意义是什么。
赞一下 回复此楼
3楼2014-06-06 11:04:24
