应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 计算模拟区 » 第一性原理 » Vasp&MedeA » vasp+dfpt算声子性质用phonopy软件处理数据时得到band图真的不忍直视，它怎么了？？
北京石油化工学院2026年研究生招生接收调剂公告
181/2返回列表12下一页
查看: 3675  |  回复: 17
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

happy小海

新虫 (小有名气)

[求助] vasp+dfpt算声子性质用phonopy软件处理数据时得到band图真的不忍直视，它怎么了？？ 已有4人参与

物质：SrTiO3
band.conf文件：
ATOM_NAME = Sr Ti O
DIM = 2 2 2
FORCE_CONSTANTS=READ
PRIMITIVE_AXIS = 0.0 0.5 0.5  0.5 0.0 0.5  0.5 0.5 0.0
BAND = 0.0 0.5 0.0  0.5 0.5 0.0  0.0 0.0 0.0  0.5 0.5 0.5  0.0 0.0 0.0
FORCE_CONSTANTS = READ

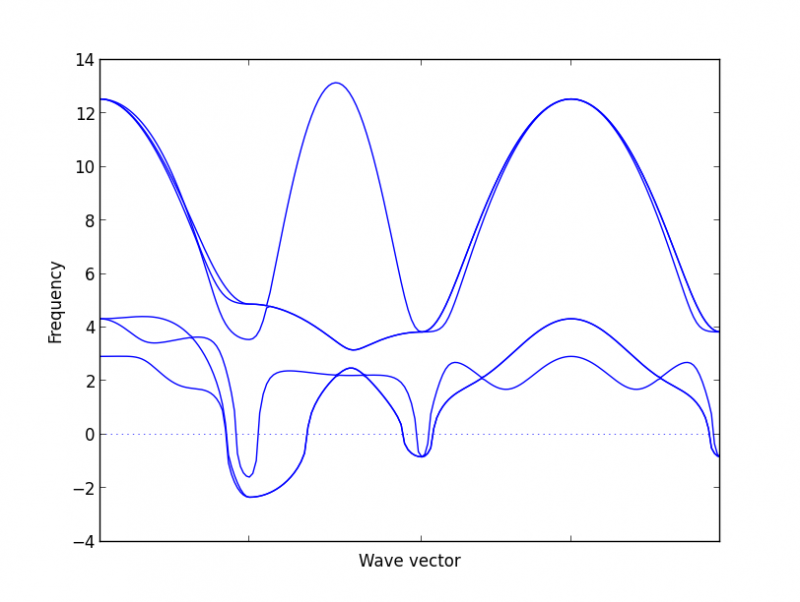

band图这个样子。。

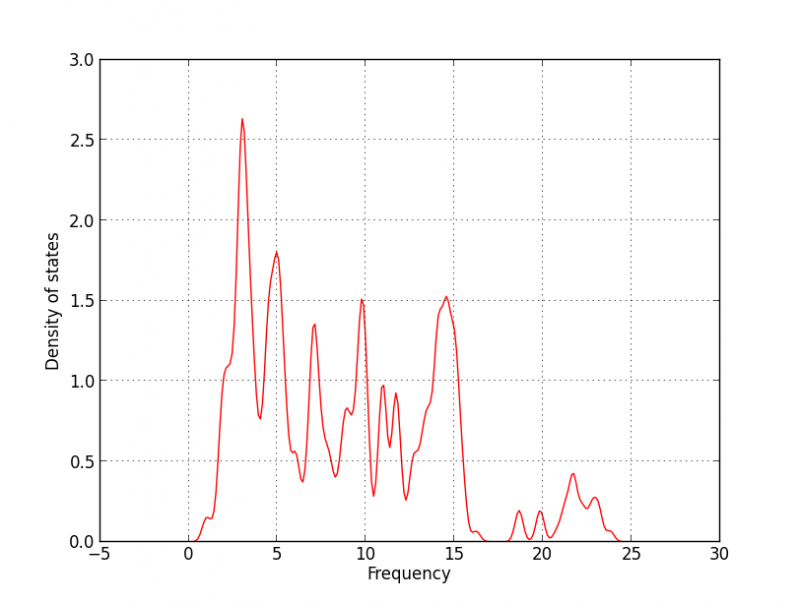

热学性质和dos看起来还挺正常的。
刚刚学phonopy软件，有些原理性的东西还不懂，请指教一下。

vasp+dfpt算声子性质用phonopy软件处理数据时得到band图真的不忍直视，它怎么了？？


vasp+dfpt算声子性质用phonopy软件处理数据时得到band图真的不忍直视，它怎么了？？-1


vasp+dfpt算声子性质用phonopy软件处理数据时得到band图真的不忍直视，它怎么了？？-2
thermal properity.png
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-05-27 21:05:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

fzuvivi

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
happy小海: 金币+5, ★★★★★最佳答案, 谢谢！我试一下 2014-05-28 09:34:52
首先，你这个frequency band 和phonon dos对不上，如果band上有虚频，会在dos里表现出来。
band的结果，有可能是优化的问题。建议增加精度优化。
赞一下(2人) 回复此楼
2楼2014-05-28 01:44:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iamikaruk

木虫 (著名写手)
没有做LO-TO修正，对离子晶体这是必须的
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

happy小海
[img]http://osu.ppy.sh/stat2/iamikaruk-0.png[/img]
7楼2014-06-12 02:47:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哥是传说

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★
happy小海: 金币+2, ★★★★★最佳答案 2014-06-17 13:13:07
如果所有办法都不能消掉虚频，那说明本身这个晶体结构的声子谱就是有虚频的，就是动力学不稳定，会发生结构相变
赞一下(1人) 回复此楼
8楼2014-06-12 16:31:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iamikaruk

木虫 (著名写手)
引用回帖:
12楼: Originally posted by happy小海 at 2014-06-17 14:46:16
谢谢提示！以前不知道这个，我在手册里找到了LO-TO修正，并按上面说的准备了born文件加上--nac算了一次，图形更奇怪了，不知道是不是我born文件里的参数有问题，想请教您两个问题：
1. born文件里面第二行说明书上 ...

1. 用前者。不过有个是non-local field effect，有个是local field effect，这个我已经不记得是用哪个了。
2. 对，用primitive cell得到BEC。但是STO的BEC已经有人算过了吧，直接用文献结果就可以了。同理，第一个也可以用文献计算结果，把光频介电常数放进去就可以了。
3. Pm-3m相的STO声子谱就是有虚频的，它在低温下R点附近应该是有个虚频。
赞一下(1人) 回复此楼
[img]http://osu.ppy.sh/stat2/iamikaruk-0.png[/img]
14楼2014-06-17 21:57:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iamikaruk

木虫 (著名写手)
引用回帖:
13楼: Originally posted by 贺仪 at 2014-06-17 19:41:12
iamikaruk， LO-TO修正，这个是什么修正呀？可以科普一下么？...

就是纵波光学支-横波光学支劈裂，因为对于离子晶体来说在长波极限下存在着内建电场，因此横波光学支和纵波光学支在该内建电场下受到的长程库伦作用力是不同的。
赞一下(1人) 回复此楼
[img]http://osu.ppy.sh/stat2/iamikaruk-0.png[/img]
15楼2014-06-17 22:25:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

happy小海

新虫 (小有名气)
引用回帖:
2楼: Originally posted by fzuvivi at 2014-05-28 01:44:40
首先，你这个frequency band 和phonon dos对不上，如果band上有虚频，会在dos里表现出来。
band的结果，有可能是优化的问题。建议增加精度优化。

我把精度改了重新做的计算，band没有明显变化，您还有什么其他看法吗？

SYSTEM    =SrTiO3

PREC = Accurate

ENCUT = 450
SYMPREC=1E-4

POTIM=0.02
IBRION = 8

EDIFF = 1E-7
EDIFFG = -1E-3

IALGO = 38

ISMEAR = 0; SIGMA = 0.05  #对于金属ISMEAR=1,SIGMA=0.2

LREAL = Auto

ADDGRID = .TRUE.

LWAVE = .FALSE.

LCHARG = .FALSE.

LEPSILON=.TRUE.    #dielectric tensor, piezoelectric#

LRPA=.FALSE.
赞一下 回复此楼
3楼2014-06-11 09:45:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chuanghua304

禁虫 (职业作家)
★ ★ ★ ★ ★
happy小海: 金币+5, ★★★很有帮助 2014-06-11 14:09:34
本帖内容被屏蔽

» 本帖已获得的红花（最新10朵）

happy小海
4楼2014-06-11 10:22:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chuanghua304

禁虫 (职业作家)
★ ★ ★ ★ ★
happy小海: 金币+5, ★★★很有帮助 2014-06-11 14:09:42
本帖内容被屏蔽
5楼2014-06-11 10:25:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

happy小海

新虫 (小有名气)
送红花一朵
引用回帖:
4楼: Originally posted by chuanghua304 at 2014-06-11 10:22:47
LREAL = Auto一般来说肯定不太好。LREAL = False； POTIM=0.02值太大了，用默认的0.015就行了。
还有你计算的能量截止值最少是赝势中最大的那个截止值的1.5。

谢谢！我再按您说的试一下
赞一下 回复此楼
6楼2014-06-11 14:10:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沐浴晨光_7月

银虫 (小有名气)
同样关注

[ 发自小木虫客户端 ]
回复此楼
做自己喜欢做的事，喜欢自己做的事
9楼2014-06-12 17:58:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黄河honour

铁杆木虫 (正式写手)

【答案】应助回帖

★
happy小海: 金币+1, ★★★很有帮助 2014-06-17 14:33:59
我算的同一种材料也是有虚频

[ 发自小木虫客户端 ]
赞一下 回复此楼
不管身处哪一方土地记得在那儿树一杆大旗上面写上“艰苦奋斗”四个大字！
10楼2014-06-16 23:32:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 happy小海 的主题更新
181/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 272分求调剂 +4 wangyile2233 2026-04-02 4/200 2026-04-05 22:21 by 286640313
[考研] 304求调剂 +7 c297914 2026-04-05 8/400 2026-04-05 22:13 by hemengdong
[考研] 08600生物与医药-327 +6 18755400796 2026-04-05 6/300 2026-04-05 22:03 by imissbao
[考研] 315求调剂 +5 ＆123456789 2026-04-05 5/250 2026-04-05 19:55 by nepu_uu
[考研] 调剂 +3 好好读书。 2026-04-02 3/150 2026-04-05 13:02 by arrow8852
[考研] 081700学硕，323分，一志愿中国海洋大学求调剂学校 +16 披星河 2026-04-04 16/800 2026-04-05 11:27 by 猪会飞
[考研] 一志愿西北农林畜牧专硕336分求调剂 +3 5ourr 2026-04-03 3/150 2026-04-05 10:40 by JOKER0401
[考研] 323求调剂（计算机视觉和大模型项目经历） +3 chaoxiicy 2026-03-31 3/150 2026-04-05 10:33 by zhq0425
[考研] 0854求调剂 +4 assdll 2026-04-04 4/200 2026-04-05 09:44 by zhq0425
[考研] 材料调剂 +11 一样YWY 2026-04-02 13/650 2026-04-04 23:10 by 无际的草原
[考研] 325求调剂 +4 春风不借意 2026-04-04 4/200 2026-04-04 22:08 by 啵啵啵0119
[考研] 303求调剂 +10 DLkz1314. 2026-03-30 10/500 2026-04-03 18:03 by Jimmyandyou
[考研] 一志愿山东大学，085600，344 +7 魏子per 2026-04-02 8/400 2026-04-02 21:12 by 百灵童888
[考研] 318求调剂，计算材料方向 +10 吸喵有害笙命 2026-04-01 11/550 2026-04-02 16:29 by oooqiao
[考研] 286分调剂 +20 Faune 2026-03-30 22/1100 2026-04-02 13:24 by clyblh
[考研] 一志愿9初试366 本双非求调剂 +4 运气来得若有似� 2026-04-02 4/200 2026-04-02 09:56 by guanxin1001
[考研] 土木304求调剂 +6 兔突突突， 2026-03-31 7/350 2026-04-02 09:06 by coolminer
[考研] 一志愿北交大材料工程，总分358 +4 cs0106 2026-04-01 4/200 2026-04-02 07:42 by 尚水阁主
[考研] 本2一志愿C9-333分，材料科学与工程，求调剂 +9 升升不降 2026-03-31 9/450 2026-03-31 18:01 by 无际的草原
[考研] 考研调剂求助 +7 13287130938 2026-03-31 7/350 2026-03-31 16:39 by 690616278
信息提示
关闭
请填处理意见
关闭
