[求助]
求提取目标程序 已有2人参与
|

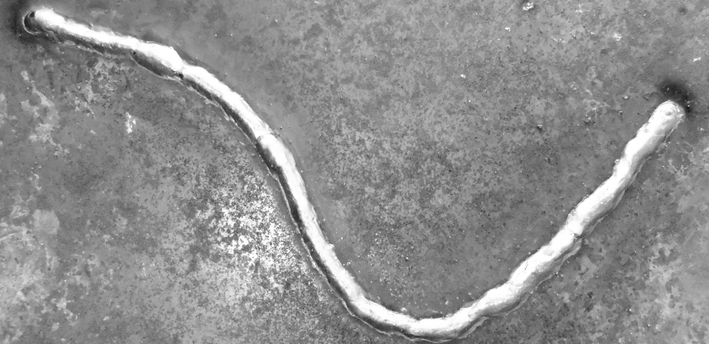

需要提取图像中的曲线，下面附图。希望各位大神帮帮忙，万分感谢 24-1.png |
回复此楼» 猜你喜欢
» 本主题相关价值贴推荐，对您同样有帮助:
如何从函数图像中提取数值，在拟合原函数？
已经有3人回复
- 正在做运动目标提取，求助各位大神～～～
已经有7人回复
- 用shell或awk按要求提取数据
已经有5人回复
- 通过迭代得出一系列(x,y,z)的值，怎么提取出如x=0的所有(x,y,z)值
已经有11人回复
- [求助] matlab手写数字识别特征值提取问题
已经有3人回复
- 求助：如何用MATLAB程序提取多项式系数。。。
已经有6人回复
- 通过origin提取部分数据的方法
已经有4人回复
- 如何欧诺个fortran语言提取出我想要的部分数据
已经有6人回复
- 用高斯计算的频率与实验结果又什么关系
已经有7人回复
- 基于IDL的PCA分析代码及矿化蚀变提取程序源代码pro
已经有33人回复
- 请帮忙编写一个perl程序处理文本(提取GI号)
已经有8人回复
- 如何批量提取多个文件中第三列的部分数据并求和输出？
已经有21人回复
- 植物药提取纯化，目标物结晶析出难以沉淀，以混悬液存在
已经有6人回复
- 有没有人知道提取率和得率怎么算啊？
已经有10人回复
- 【求助】Fortran编译目标文件后的链接问题
已经有4人回复
- 【求助】多目标pso算法的MATLAB程序
已经有3人回复
- 【原创】多目标规划matlab程序实现---(原创)
已经有120人回复
ju5200
木虫 (正式写手)
- 应助: 78 (初中生)
- 金币: 1778.6
- 散金: 163
- 红花: 12
- 帖子: 511
- 在线: 65.2小时
- 虫号: 1734187
- 注册: 2012-04-03
- 性别: GG
- 专业: 凝聚态物性 II ：电子结构
2楼2014-05-22 09:42:42
3楼2014-05-22 10:10:07
ju5200
木虫 (正式写手)
- 应助: 78 (初中生)
- 金币: 1778.6
- 散金: 163
- 红花: 12
- 帖子: 511
- 在线: 65.2小时
- 虫号: 1734187
- 注册: 2012-04-03
- 性别: GG
- 专业: 凝聚态物性 II ：电子结构
|

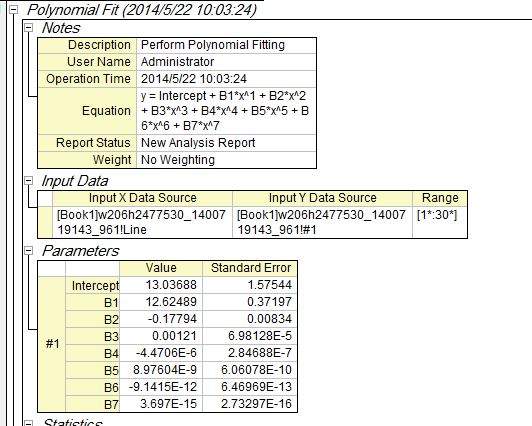

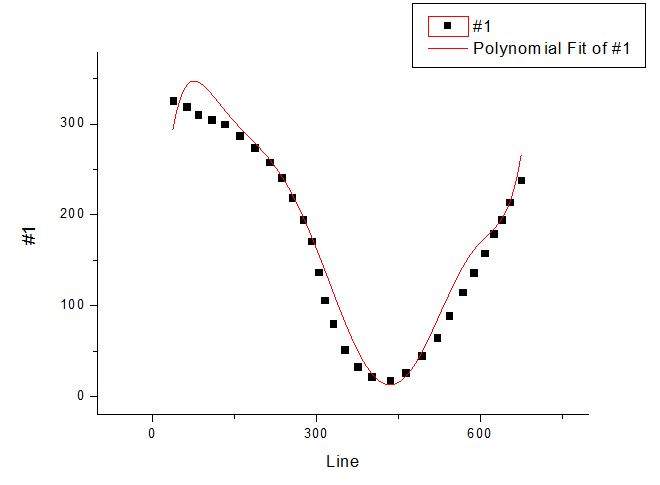

坐标轴是我自己定的 得到的数据如下： Line #1 3.80000000000000e+001 3.26000000000000e+002 6.30000000000000e+001 3.19000000000000e+002 8.40000000000000e+001 3.10000000000000e+002 1.08000000000000e+002 3.05000000000000e+002 1.32000000000000e+002 3.00000000000000e+002 1.60000000000000e+002 2.87000000000000e+002 1.87000000000000e+002 2.74000000000000e+002 2.15000000000000e+002 2.58000000000000e+002 2.37000000000000e+002 2.41000000000000e+002 2.56000000000000e+002 2.19000000000000e+002 2.76000000000000e+002 1.95000000000000e+002 2.91000000000000e+002 1.71000000000000e+002 3.04000000000000e+002 1.37000000000000e+002 3.16000000000000e+002 1.06000000000000e+002 3.31000000000000e+002 8.00000000000000e+001 3.52000000000000e+002 5.20000000000000e+001 3.76000000000000e+002 3.30000000000000e+001 4.01000000000000e+002 2.20000000000000e+001 4.35000000000000e+002 1.80000000000000e+001 4.63000000000000e+002 2.60000000000000e+001 4.93000000000000e+002 4.50000000000000e+001 5.21000000000000e+002 6.50000000000000e+001 5.43000000000000e+002 8.90000000000000e+001 5.68000000000000e+002 1.15000000000000e+002 5.88000000000000e+002 1.36000000000000e+002 6.08000000000000e+002 1.58000000000000e+002 6.25000000000000e+002 1.79000000000000e+002 6.39000000000000e+002 1.95000000000000e+002 6.54000000000000e+002 2.14000000000000e+002 6.75000000000000e+002 2.38000000000000e+002 用origin 8中的多项式拟合出大概的结果如下： 六阶多项式拟合   其中用getdata是我手工提取的数据点 个别数值会有误差 而在拟合的时候我用的多项式 实际上你可以根据个人情况定义自己的方程拟合 会更准确些 |
» 本帖已获得的红花（最新10朵）
ywm04274楼2014-05-22 10:22:10
ju5200
木虫 (正式写手)
- 应助: 78 (初中生)
- 金币: 1778.6
- 散金: 163
- 红花: 12
- 帖子: 511
- 在线: 65.2小时
- 虫号: 1734187
- 注册: 2012-04-03
- 性别: GG
- 专业: 凝聚态物性 II ：电子结构
5楼2014-05-22 10:23:07
hqlgood
金虫 (小有名气)
- 应助: 6 (幼儿园)
- 金币: 1261.7
- 散金: 50
- 帖子: 97
- 在线: 25.6小时
- 虫号: 3223957
- 注册: 2014-05-21
- 性别: GG
- 专业: 光谱技术
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
ywm0427: 金币+30, ★★★很有帮助, 这个就是我想要的。太感谢了。3Q。 2014-05-22 13:26:02
感谢参与，应助指数 +1
ywm0427: 金币+30, ★★★很有帮助, 这个就是我想要的。太感谢了。3Q。 2014-05-22 13:26:02
|

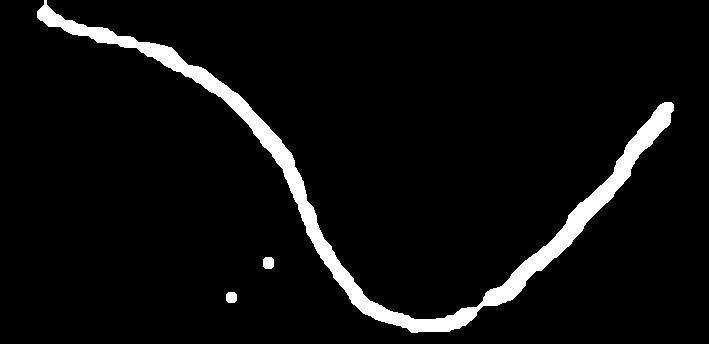

clc,clear; rgb = imread('你的图片'); rgb_gray = rgb2gray(rgb); rgb_gray1 = medfilt2(rgb_gray); level1 = graythresh(rgb_gray1); gray_bw1 = im2bw(rgb_gray1,level1); se1 = strel('disk',6); gray_bw2 = imopen(gray_bw1,se1); se2 = strel('disk',11); gray_bw3 = imclose(gray_bw2,se2); figure imshow(gray_bw3); figure imshow(gray_bw2);  tiqu.jpg |
6楼2014-05-22 11:20:24
