封闭杯内气流流速和压力的实验测量求助~~~高手过来指点一二哈，谢谢~~ 已有1人参与
|
|

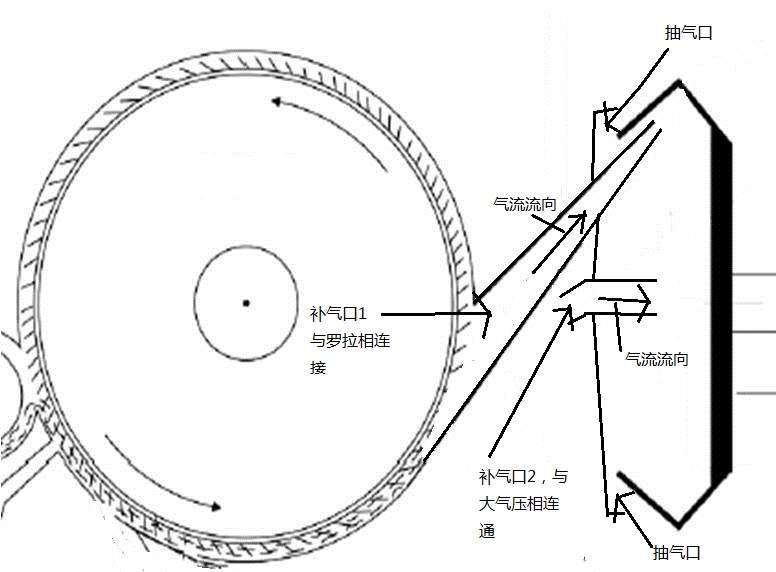

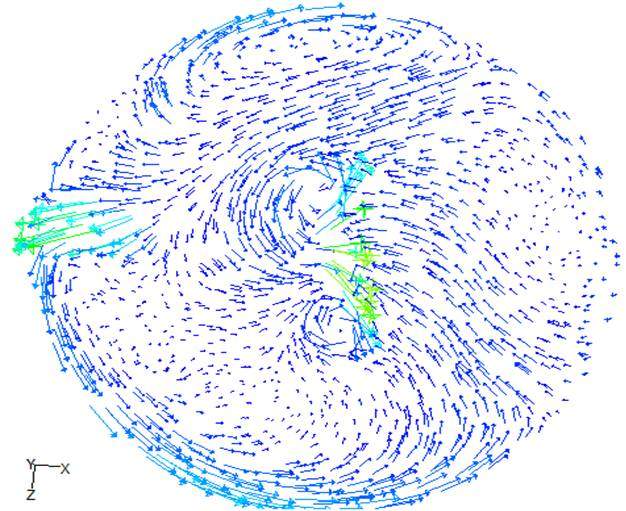

想要测量杯内部的气流速度和压力。正常运转时，杯是高速旋转（测量流速也可以空转测量），因为有抽风机抽吸，所以杯里面是负压，通向杯内的有两个补气口，其中一个补气口和大气压相连，另一个是通向转动罗拉的（也就是没有直接和大气压相连）。现在想测量杯子的两个补气口、和出气口的压力和流速。若可能，也测量一下杯内部的流速和压力。 本人通过模拟，得到的杯内气流不是沿着一个方向运动的，而是会形成一个个涡流；两个补气口的气流是从外部直线流向杯里面。 不知道该采用什么样的流速测量仪来测量比较好，激光多普勒测速仪貌似需要做一个杯子模型才可以测？皮托管要求管子的轴线与流向完全平行，且正对着来流方向，但是这个杯子的来流方向是沿着杯内部，所以是不是没办法测？ 杯子图形和杯内气流流动矢量图如下：  图片1.jpg  图片2.jpg |
