[求助] ANSYS压电陶瓷正弦电压下的振动分析 已有1人参与

求助呀,我是想用ansys分析压电陶瓷在正弦电压作用下的振动情况,因为本身对命令流没那么了解,所以只能把后面的命令流附上去,我的问题是为什么求解不了,没什么反应呀,下面是我建的模型,定义的是solid5单元类型,密度,压电系数,刚度系数,介电系数都定义好了

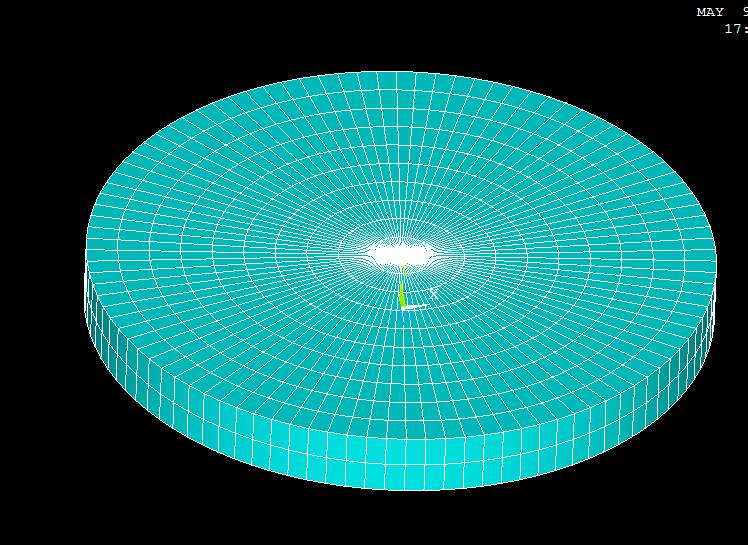

ANSYS压电陶瓷正弦电压下的振动分析
下面是约束上下两个面的圆心
nsel,s,lOC,Y,0
nsel,r,loc,z,0
nsel,r,loc,X,0
d,all,UX,0
d,all,UZ,0
nsel,s,loc,Y,0.001
nsel,r,loc,Z,0
nsel,r,loc,x,0
d,all,UX,0
d,all,UZ,0
下面是加载电压
nsel,s,loc,y,0                           !选取下表面所有节点
cp,1,volt,all                                !为下表面添加耦合电压
*get,n_bot,node,0,num,min            !定义下表面的电极节点
nsel,s,loc,Y,0.001                        !选取上表面所有节点
cp,2,volt,all                                        !为上表面添加耦合电压
*get,n_top,node,0,num,min       !定义上表面的电极节点
nsel,all                                                     !选取所有节点
d,n_bot,volt,0                            !下表面加0伏电压

/solu                        !瞬态分析
antype,trans
trnopt,full
tintp,,0.25,0.5,0.5
outpr,all,all
outres,all,all
kbc,1

*do,i,1,50,1
t=i/400000
time,t
nsubst,1
v=40*sin(2*3.14159*42881*t)           !正弦电压
d,n_top,volt,v

allsel,all
solve
*enddo

finish
正弦电压那部分是用别人的程序,但是不知道为什么我用在这边就是不行,跪求大神呀
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuyipengnuaa

铜虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
定义的是solid5单元类型中节点的自由度有没有设置,应该是xyz加上volt四个自由度
2楼2014-05-09 23:20:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

如瑜?运�

银虫 (初入文坛)

引用回帖:
2楼: Originally posted by wuyipengnuaa at 2014-05-09 23:20:09
定义的是solid5单元类型中节点的自由度有没有设置,应该是xyz加上volt四个自由度

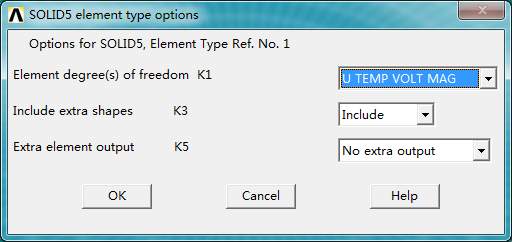

ANSYS压电陶瓷正弦电压下的振动分析-1
你好,你说的是这个吗?我之前就设置这样的呀
3楼2014-05-10 16:18:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微风阵阵

银虫 (正式写手)


亲,请问问题解决了吗,成功的程序能发我一份不?liuz1990@hotmail.com

发自小木虫Android客户端
4楼2015-12-14 00:43:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

老币2016

铜虫 (初入文坛)

您好,我现在也在做这方面的研究生,能否给我发一份您在建模和分网格这部分的程序嘛?谢谢  renyizsy@163.com
人各有命,一切皆有可能
5楼2016-10-23 19:53:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
