小木虫论坛-学术科研互动平台 » 专业学科区 » 机械 » 机械设计 » Ansys接触分析结果与Hertz理论结果相差太大
872/2返回列表上一页12
查看: 5592  |  回复: 86
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

jinwei331

至尊木虫 (文坛精英)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
…………………………
赞一下 回复此楼
58楼2014-05-05 18:51:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

supervb

铁杆木虫 (文坛精英)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
涉及到切向摩擦力的时候，Hertz接触定律果断无效啊！刘延柱老师早就总结过了啊！换新的接触定律吧！
赞一下(1人) 回复此楼
59楼2014-05-06 07:20:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luxianjiu

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我觉得你加载荷加到节点上不合适吧，个人觉得应该根据Hertz接触理论求出接触半宽，再在该接触区域上加载
赞一下 回复此楼
60楼2014-05-07 08:34:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luxianjiu

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
60楼: Originally posted by luxianjiu at 2014-05-07 08:34:03
我觉得你加载荷加到节点上不合适吧，个人觉得应该根据Hertz接触理论求出接触半宽，再在该接触区域上加载

应该是面载荷，接触半宽很小
赞一下(1人) 回复此楼
61楼2014-05-07 08:36:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

16443

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
59楼: Originally posted by supervb at 2014-05-06 07:20:48
涉及到切向摩擦力的时候，Hertz接触定律果断无效啊！刘延柱老师早就总结过了啊！换新的接触定律吧！

考虑切向摩擦时，什么理论靠谱？
赞一下 回复此楼
62楼2014-05-07 10:47:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

16443

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
1、你的模型好像有问题，是对称模型还是？建议建立全模型；
2、载荷加载转化为面载荷，赫兹接触理论中的载荷是等效集中载荷；
3、要与理论计算结果比较，首先要给出理论计算公式别人才能给你判断；
4、ansys的计算应力结果显示有多种模式，比如节点应力、等效应力、平均应力等，你需要那种应力与你的计算结果对比？
赞一下(2人) 回复此楼

» 本帖已获得的红花（最新10朵）

xiejh1012
63楼2014-05-07 10:52:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

16443

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
参考一下这个帖子
http://www.jxcad.com.cn/topic_1106621_1.html
赞一下 回复此楼
64楼2014-05-07 11:08:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiejh1012

新虫 (初入文坛)
送红花一朵
引用回帖:
63楼: Originally posted by 16443 at 2014-05-07 10:52:55
1、你的模型好像有问题，是对称模型还是？建议建立全模型；
2、载荷加载转化为面载荷，赫兹接触理论中的载荷是等效集中载荷；
3、要与理论计算结果比较，首先要给出理论计算公式别人才能给你判断；
4、ansys的计 ...

多谢，这两天跟别人讨论过几次，最后得出的问题是你第4条说的情况。还有多谢你推荐的帖子，对我很有用，谢谢
赞一下(1人) 回复此楼
65楼2014-05-07 23:27:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiejh1012

新虫 (初入文坛)
引用回帖:
60楼: Originally posted by luxianjiu at 2014-05-07 08:34:03
我觉得你加载荷加到节点上不合适吧，个人觉得应该根据Hertz接触理论求出接触半宽，再在该接触区域上加载

因为是加载在内圈上，所以加载面载荷跟节点载荷对滚子的影响不大。你说的在接触区域加载，这点我不赞同，ansys是一个比较完整的求解器，再去套用Hertz理论的结果有点多余，而且接触半宽是一个很小的值
赞一下 回复此楼
66楼2014-05-07 23:31:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

supervb

铁杆木虫 (文坛精英)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
62楼: Originally posted by 16443 at 2014-05-07 10:47:51
考虑切向摩擦时，什么理论靠谱？...

可以参考《力学与实践》2012  刘延柱，关于摩擦碰撞的Kane难题
链接：http://lxsj.cstam.org.cn/CN/abstract/abstract143025.shtml
赞一下 回复此楼
67楼2014-05-08 08:00:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

16443

金虫 (小有名气)
引用回帖:
67楼: Originally posted by supervb at 2014-05-08 08:00:31
可以参考《力学与实践》2012  刘延柱，关于摩擦碰撞的Kane难题
链接：http://lxsj.cstam.org.cn/CN/abstract/abstract143025.shtml...

感谢，我看看
回复此楼
68楼2014-05-08 11:26:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jibowen

新虫 (小有名气)
我也做这个
回复此楼
69楼2014-05-30 19:59:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沐浴未来

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
轴承每个滚子受力都不一样啊  不知道你这样简化是否符合实际   轴承的有限元建模貌似还没有一种比较贴合实际的方法

[ 发自小木虫客户端 ]
赞一下 回复此楼
70楼2014-06-01 16:46:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

燕大学渣

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖

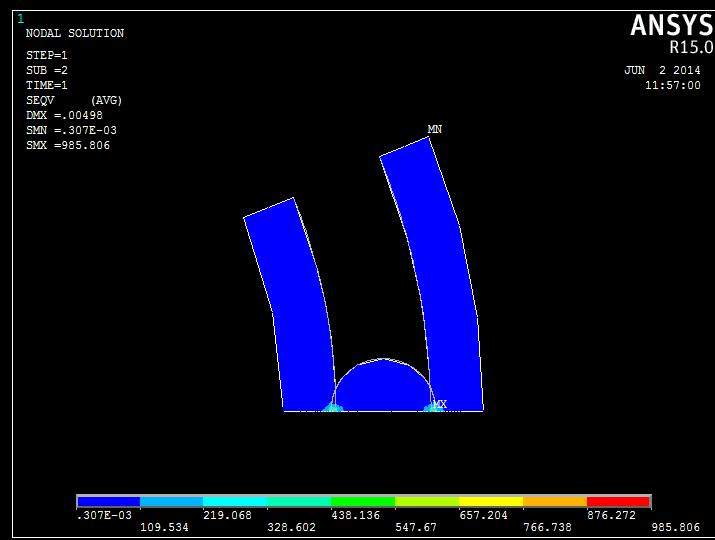

我按照你的步骤做了一下是985mpa。不是道是不是对的。
我选用的是solid8node183，选择了带有厚度的平面应力问题。
其余数据均和你一样。我将源文件发给你看看吧。
ps：大三学弟一枚，初学ansys，有错的话，请勿见怪。
赞一下 回复此楼
71楼2014-06-02 11:47:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

燕大学渣

铜虫 (小有名气)
接上面。
Ansys接触分析结果与Hertz理论结果相差太大
赞一下 回复此楼
72楼2014-06-02 11:50:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiejh1012

新虫 (初入文坛)
引用回帖:
72楼: Originally posted by 燕大学渣 at 2014-06-02 11:50:50
接上面。


设置没有错的话应该是对的。另外，我建议你看一下接触部分的应力，你这个图反可能有应力集中，看一下应力分布，如果是均匀的应该就没什么问题了。另外，你现在截的图是那个应力？
赞一下 回复此楼
73楼2014-06-03 10:48:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiejh1012

新虫 (初入文坛)
引用回帖:
70楼: Originally posted by 沐浴未来 at 2014-06-01 16:46:00
轴承每个滚子受力都不一样啊  不知道你这样简化是否符合实际   轴承的有限元建模貌似还没有一种比较贴合实际的方法

在加载的时候，加载的大小已经转化为单个滚子的受力，这样会使模型与实际更贴合一下。当然，要是能整个轴承分析是最好的，但是模拟的计算量可能回答一下
赞一下 回复此楼
74楼2014-06-03 10:53:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiejh1012

新虫 (初入文坛)
引用回帖:
72楼: Originally posted by 燕大学渣 at 2014-06-02 11:50:50
接上面。


刚刚没看到你做的是平面应力分析，这种分析我不知道对不对。但在分析带有凸度的滚子时，这种方法可能不符合实际
赞一下 回复此楼
75楼2014-06-03 10:56:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

燕大学渣

铜虫 (小有名气)
引用回帖:
73楼: Originally posted by xiejh1012 at 2014-06-03 10:48:19
设置没有错的话应该是对的。另外，我建议你看一下接触部分的应力，你这个图反可能有应力集中，看一下应力分布，如果是均匀的应该就没什么问题了。另外，你现在截的图是那个应力？...

米塞斯应力
回复此楼
76楼2014-06-03 21:07:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

心无理

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
是不是要用弹流结果试试
赞一下 回复此楼
77楼2014-07-09 16:58:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ll316

银虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主的问题解决了吗？我也遇到这样的问题。
赞一下 回复此楼
79楼2015-05-22 10:28:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ll316

银虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
59楼: Originally posted by supervb at 2014-05-06 07:20:48
涉及到切向摩擦力的时候，Hertz接触定律果断无效啊！刘延柱老师早就总结过了啊！换新的接触定律吧！

请问大牛一个推力球轴承的问题。我用赫兹理论计算出它为线接触，不能用这个理论计算，那线接触利用什么进行计算啊？求指教
赞一下 回复此楼
80楼2015-05-22 10:32:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

990137065

铜虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你怎么用HZ理论算接触应力的，我也是做的圆锥滚子轴承，我的QQ990137065，看到就加一下
赞一下 回复此楼
81楼2015-07-01 19:50:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

18255025093

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
hertz理论本身也只是个近似值，与实际有一定的偏差。其次，你的分析网格细化后应力变化大么、？接触参数设置也很大程度上影响结果，大部分文献认为有限元结果比hertz计算值偏小
赞一下 回复此楼
82楼2016-02-21 09:51:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我我wmh

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
想问赫兹理论的积分怎么求，可以用数学分析的积分方法直接求吗，看了好久书实在看不懂
赞一下 回复此楼
83楼2018-10-14 20:39:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

战争中天使

禁虫
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖内容被屏蔽
84楼2021-06-23 15:01:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

战争中天使

禁虫
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖内容被屏蔽
85楼2021-06-23 15:04:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卜问之

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
记得hertz理论有前提假设
①弹性体材料各向同性；
②接触区域的应力不超过弹性极限；
个人建议
多分几个载荷步，5n，10 n，20n, 都试试，解析公式计算，个人猜测可能过载了

——————————————————————
有摩擦啊。。。。。。
赞一下 回复此楼
86楼2021-11-27 18:20:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

济海扬帆

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
请问楼主研究的是哪个方向，可以请教一下读研机械哪个方向好一点？

发自小木虫IOS客户端
赞一下 回复此楼
87楼2022-03-31 22:25:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
