太阳能电池的原理结构图 已有6人参与
|
|

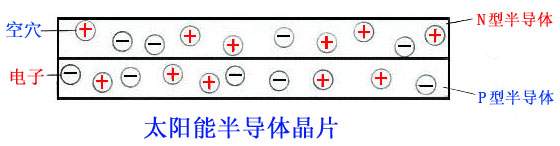

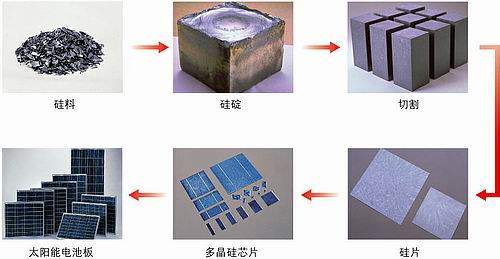

太阳能电池的原理 太阳能是人类取之不尽用之不竭的可再生能源，也是清洁能源，不产生任何的环境污染。在太阳能的有效利用当中，太阳能光电利用是近些年来发展最快，最具活力的研究领域，是其中最受瞩目的项目之一。制作太阳能电池主要是以半导体材料为基础，其工作原理是利用光电材料吸收光能后发生光电于转换反应，根据所用材料的不同，太阳能电池可分为：1、硅太阳能电池；2、以无机盐如砷化镓III-V化合物、硫化镉、铜铟硒等多元化合物为材料的电池；3、功能高分子材料制备的太阳能电池；4、纳米晶太阳能电池等，本文主要讲述硅太阳能电池原理及生产流程。 1．硅太阳能电池工作原理与结构 太阳能电池发电的原理主要是半导体的光电效应，一般的半导体主要结构如下： 图中，正电荷表示硅原子，负电荷表示围绕在硅原子旁边的四个电子。 当硅晶体中掺入其他的杂质(如硼、磷等)，掺入硼时，硅晶体中就会存在着一个空穴，它的形成可以参照下图： 图中，正电荷表示硅原子，负电荷表示围绕在硅原子旁边的四个电子。而黄色的表示掺入的硼原子，因为硼原子周围只有3个电子，所以就会产生如图所示的蓝色的空穴，这个空穴因为没有电子而变得很不稳定，容易吸收电子而中和，形成P（positive）型半导体。 同样，掺入磷原子以后，因为磷原子有五个电子，所以就会有一个电子变得非常活跃，形成N（negative）型半导体。黄色的为磷原子核，红色的为多余的电子。如下图： N型半导体中含有较多的空穴，而P型半导体中含有较多的电子，这样，当P型和N型半导体结合在一起时，就会在接触面形成电势差，这就是PN结。 当P型和N型半导体结合在一起时,在两种半导体的交界面区域里会形成一个特殊的薄层，界面的P型一侧带负电，N型一侧带正电。这是由于P型半导体多空穴，N型半导体多自由电子，出现了浓度差。N区的电子会扩散到P区，P区的空穴会扩散到N区，一旦扩散就形成了一个由N指向P的“内电场”，从而阻止扩散进行。达到平衡后，就形成了这样一个特殊的薄层形成电势差，这就是PN结。 当晶片受光后，PN结中，N型半导体的空穴往P型区移动，而P型区中的电子往N型区移动，从而形成从N型区到P型区的电流，然后在PN结中形成电势差，这就形成了电源。(如下图所示） 由于半导体不是电的良导体，电子在通过p－n结后如果在半导体中流动，电阻非常大，损耗也就非常大。但如果在上层全部涂上金属，阳光就不能通过，电流就不能产生，因此一般用金属网格覆盖p－n结 （如图：梳状电极），以增加入射光的面积。 另外硅表面非常光亮，会反射掉大量的太阳光，不能被电池利用。为此，科学家们给它涂上了一层反射系数非常小的保护膜（如上图），将反射损失减小到5％甚至更小。 一个电池所能提供的电流和电压毕竟有限，于是人们又将很多电池（通常是36个）并联或串联起来使用，形成太阳能光电板。 2．硅太阳能电池的生产流程 通常的晶体硅太阳能电池是在厚度350～450μm的高质量硅片上制成的， 这种硅片从提拉或浇铸的硅锭上锯割而成。 上述方法实际消耗的硅材料更多，为了节省材料，目前制备多晶硅薄膜电池多采用化学气相沉积法，包括低压化学气相沉积（LPCVD）和等离子增强化学气相沉积（PECVD）工艺。 此外，液相外延法（LPPE）和溅射沉积法也可用来制备多晶硅薄膜电池。 化学气相沉积主要是以SiH2Cl2、SiHCl3、SiCl4或SiH4 为反应气体，在一定的保护气氛下反应生成硅原子并沉积在加热的衬底上，衬底材料一般选用Si、SiO2、Si3N4等。但研究发现，在非硅衬底上很难形成较大的晶粒，并且容易在晶粒间形成空隙。解决这一问题办法是先用LPCVD在衬底上沉积一层较薄的非晶硅层，再将这层非晶硅层退火，得到较大的晶粒，然后再在这层籽晶上沉积厚的多晶硅薄膜，因此，再结晶技术无疑是很重要的一个环节，目前采用的技术主要有固相结晶法和中区熔再结晶法。多晶硅薄膜电池除采用了再结晶工艺外，另外采用了几乎所有制备单晶硅太阳能电池的技术，这样制得的太阳能电池转换效率明显提高。  20091216112935660.jpg  20091216112935772.jpg  20091216112936355.jpg  20091216112936581.jpg  20091216112937325.jpg  20091216112937728.jpg |
回复此楼» 收录本帖的淘帖专辑推荐
 好东西mark |
