应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » 新人求助！做的空心球结果透射结果看起来是实心的，求大神、、
北京石油化工学院2026年研究生招生接收调剂公告
231/3返回列表123下一页
查看: 3100  |  回复: 22
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

kaolei

新虫 (初入文坛)

[求助] 新人求助！做的空心球结果透射结果看起来是实心的，求大神、、 已有5人参与

我做的是空心氧化铝的球，用葡萄糖水热制备的胶体碳球为模板，然后将碳球与0.4mol/L的硝酸铝水溶液混合，80℃下低速搅拌24h，之后通过N2和O2焙烧，去除中间的碳的部分，剩下的是氧化铝的空心球，焙烧后的质量大概是焙烧前的5%左右，所以肯定有什么东西被大量烧没了，而且XRD结果证实焙烧后的东西是氧化铝，但就是透射的结果看起来像是实心球，难道是我的空心球粒径太大，壁厚太后导致看不出来，还是什么其他原因？在此跪求大神们的帮助、、下面的是透射和扫描的图

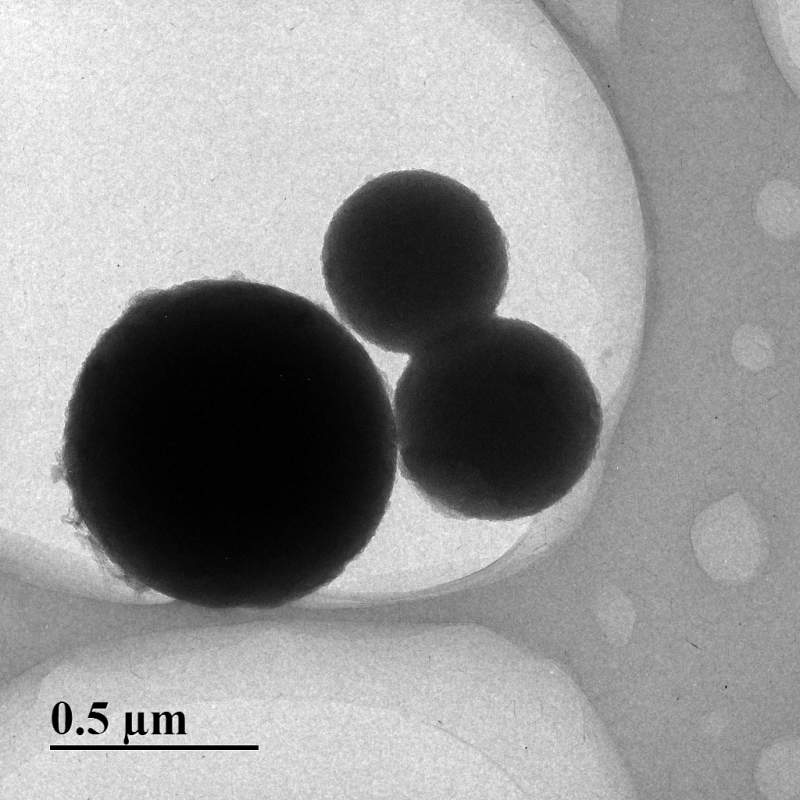

新人求助！做的空心球结果透射结果看起来是实心的，求大神、、

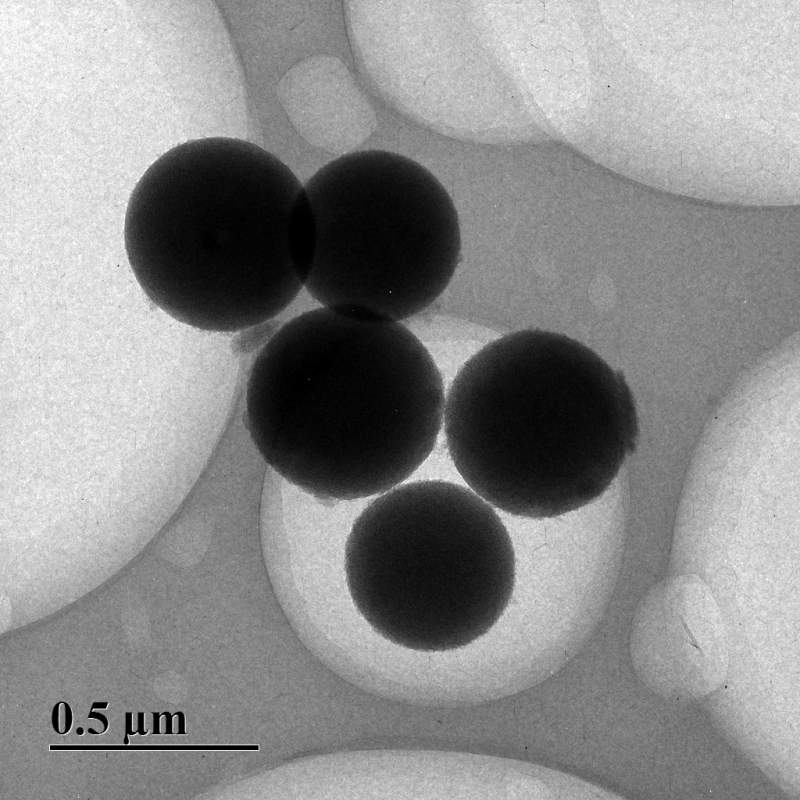

新人求助！做的空心球结果透射结果看起来是实心的，求大神、、-1

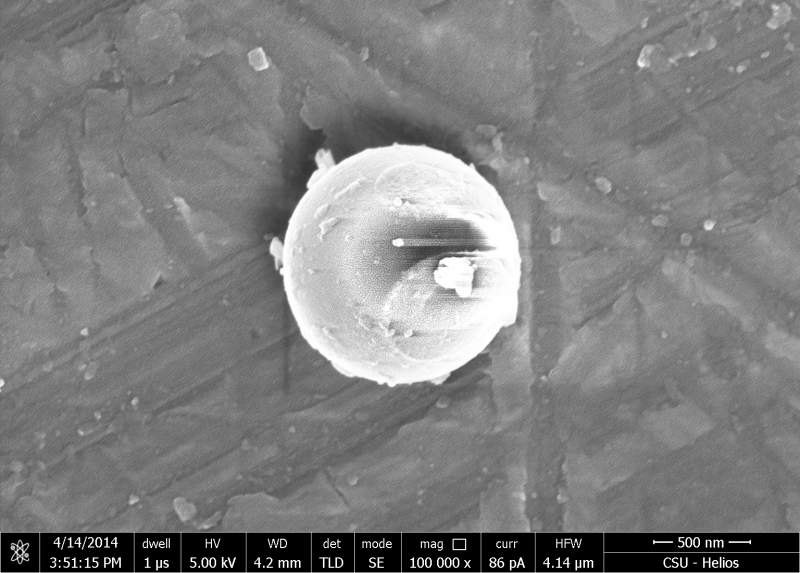

新人求助！做的空心球结果透射结果看起来是实心的，求大神、、-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-04-24 10:35:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

sunyixinq

金虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
kaolei: 金币+5, ★★★很有帮助 2014-04-25 02:57:08
呵呵，我专业用C球做空心氧化物微球，看起来你应该是做出实心的来了。其中出现的问题，我不好说，有可能你没把C完全烧掉，有可能你做出了自行成核的氧化铝微球，有可能煅烧过程中氧化铝烧结成球。估计第一种可能较小，因为你说TG只有5%残余。建议你做一下C-氧化铝前驱物微球的TEM，如果与C球形貌较为一致，就排除了第二个可能。个人觉得第三中可能性比较大，建议你调整下浓度什么的，最好用多种体系进行多次尝试，比如氯化铝，硫酸铝，都可以试试。
赞一下(2人) 回复此楼
其实，我是路过的，什么都与我无关
4楼2014-04-24 13:04:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunwh_cool

木虫 (正式写手)
引用回帖:
20楼: Originally posted by 言语大骗子 at 2014-07-06 21:08:54
请问在空气中煅烧碳球 500度用逐渐升温吗？持续升温具体怎么操作呢？又需要升温到多少度？我用碳球吸附铈离子制备孔型氧化铈的。。...

这个可以逐渐升温  可以2度/min升温  升到500度 持续2-3小时 氧化铈没做过 可以试试
赞一下(1人) 回复此楼
21楼2014-07-07 08:51:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

感谢参与，应助指数 +1
E...不明白，这完全不是空心的，而且500nm按理说不应该穿不透的，说实话我觉得这个有可能就是实心的。。不像照的问题，如果你用的是200kV或者以上的透射的话
赞一下 回复此楼
2楼2014-04-24 10:48:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bullbilly

木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
看电镜照片，可以确定样品本来就是实心的，何来空心一说......

你确定煅烧前是核-壳结构？？？
赞一下 回复此楼
3楼2014-04-24 11:27:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kaolei

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by sunyixinq at 2014-04-24 13:04:31
呵呵，我专业用C球做空心氧化物微球，看起来你应该是做出实心的来了。其中出现的问题，我不好说，有可能你没把C完全烧掉，有可能你做出了自行成核的氧化铝微球，有可能煅烧过程中氧化铝烧结成球。估计第一种可能较小 ...

烧结过程自行成球是怎么一回事？？不太懂

[ 发自小木虫客户端 ]
赞一下 回复此楼
5楼2014-04-24 13:29:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kaolei

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by sunyixinq at 2014-04-24 13:04:31
呵呵，我专业用C球做空心氧化物微球，看起来你应该是做出实心的来了。其中出现的问题，我不好说，有可能你没把C完全烧掉，有可能你做出了自行成核的氧化铝微球，有可能煅烧过程中氧化铝烧结成球。估计第一种可能较小 ...

还有一个信息，不知道有用没，就是透射电镜顺带的那个元素分析，叫什么我忘了，就是可以看出有哪些元素，元素含量的（相对多少），很清楚的显示了焙烧前：碳多、氧多，铝少，焙烧后，碳几乎没有（只剩下噪底），氧多，铝多，所以看你回复，觉得第二种也可能比较少，想着重问一下第三种是怎么回事、、、
赞一下 回复此楼
6楼2014-04-24 13:41:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

林枫LKW

铁杆木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
粒径这么大，考虑碳煅烧后的收缩，你制备的碳球这么也得要几微米！楼主制备的碳球有那么大么？？？
赞一下 回复此楼
7楼2014-04-24 15:49:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Alexalex19

木虫 (著名写手)
引用回帖:
6楼: Originally posted by kaolei at 2014-04-24 13:41:29
还有一个信息，不知道有用没，就是透射电镜顺带的那个元素分析，叫什么我忘了，就是可以看出有哪些元素，元素含量的（相对多少），很清楚的显示了焙烧前：碳多、氧多，铝少，焙烧后，碳几乎没有（只剩下噪底），氧 ...

mapping?
回复此楼
8楼2014-04-24 16:38:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiwa09

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
做一下EDS的线扫描就知道了。实心球和空心球的元素分布不同。不过貌似楼主的是实心的啊！

[ 发自小木虫客户端 ]
赞一下 回复此楼
9楼2014-04-24 16:56:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianchungui

木虫 (正式写手)
引用回帖:
9楼: Originally posted by xiwa09 at 2014-04-24 16:56:07
做一下EDS的线扫描就知道了。实心球和空心球的元素分布不同。不过貌似楼主的是实心的啊！

有点奢侈 哈哈
回复此楼
10楼2014-04-25 06:46:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 kaolei 的主题更新
231/3返回列表123下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 315求调剂 +9 欣喜777 2026-04-04 10/500 2026-04-05 10:58 by xiayan13521
[考研] 323求调剂（计算机视觉和大模型项目经历） +3 chaoxiicy 2026-03-31 3/150 2026-04-05 10:33 by zhq0425
[考研] 生物学303求调剂，一志愿华中农微生物，六级已过，有科研有文章，党员 +4 .fairy.. 2026-03-29 5/250 2026-04-05 10:04 by zhuwenxu
[考研] 344材料与化工调剂 +9 调剂上岸玘 2026-04-03 9/450 2026-04-04 23:10 by happyddm
[考研] 求生物学学硕调剂——364分 +7 云朵遛弯指南 2026-04-04 7/350 2026-04-04 22:49 by zhyzzh
[考研] 315求调剂 +13 小羊小羊_ 2026-04-02 14/700 2026-04-04 20:30 by 蓝云思雨
[考研] 350一志愿北京航空航天大学08500材料科学与工程求调剂 +5 kjnasfss 2026-04-03 5/250 2026-04-03 22:29 by 无际的草原
[考研] 322求调剂 +6 FZAC123 2026-04-03 6/300 2026-04-03 22:23 by 科研小专家
[考研] 08工科275分求调剂 +14 AaAa7420 2026-03-31 14/700 2026-04-03 11:13 by cocolv
[考研] 一志愿安徽大学0817化学工程与技术，求调剂 +14 我不是只因 2026-04-02 15/750 2026-04-03 09:49 by 蓝云思雨
[考研] 312 化工或制药调剂 +8 小小墨123 2026-04-02 9/450 2026-04-03 09:12 by zhouxiaoyu
[考研] 调剂 +3 osbbx 2026-04-02 3/150 2026-04-03 07:47 by cc8418
[考研] 交通运输考试264分求工科调剂 +4 jike777 2026-04-02 4/200 2026-04-02 21:53 by zllcz
[考研] 321求调剂 一志愿 浙江工业大学生物医药 +5 嘿嘿HC 2026-04-01 6/300 2026-04-02 15:23 by sophie2180
[考研] 一志愿北京科技大学材料学硕328分求调剂 +6 1段时间 2026-03-31 7/350 2026-04-02 13:57 by 3041
[考研] 初试301，代码085701环境工程，本硕一致，四六级已过，有二区一作，共发表5篇论文 +6 axibli 2026-04-01 6/300 2026-04-02 13:42 by Ecowxq666！
[考研] 一志愿北交材料工程总分358 +5 cs0106 2026-04-01 7/350 2026-04-01 11:45 by wangjy2002
[考研] 英一数一总分334求调剂 +4 陈阳坤 2026-03-31 4/200 2026-03-31 14:22 by 记事本2026
[考研] 生物考研337分求调剂 +4 cgxin 2026-03-30 6/300 2026-03-31 14:18 by 记事本2026
[考研] 一志愿浙江大学工科动力工程370,数一121,专业课135，现在能去哪里 +3 080700调剂 2026-03-30 4/200 2026-03-31 12:00 by KLMY666
信息提示
关闭
请填处理意见
关闭
