[求助] 水工仿真求助 已有4人参与

各位大神：

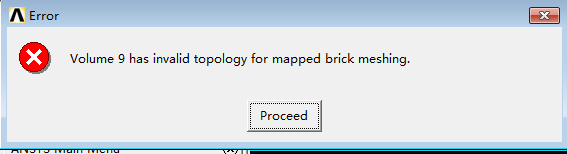

用ansys做大坝模型模拟式，划分大坝边界基岩网格时，出现这种错误提示，怎么解决呀??？着急！！！

水工仿真求助
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
仰望星空，脚踏实地
1楼 2014-04-21 17:02:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

ZK2194184

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
您好，可以截个图看下嘛，我也在做拱坝抗震数值模拟，现在已经把模型做好了，划分网格没问题的
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

阿杜625
3楼2014-04-22 06:49:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

1988guo

新虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
阿杜625: 金币+1 2014-04-22 21:27:46
你是用什么划分的网格啊
赞一下 回复此楼
2楼2014-04-21 17:09:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿杜625

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 1988guo at 2014-04-21 17:09:50
你是用什么划分的网格啊

先是用边界线划分，然后选择整个单元体，用映射网格划分，划分不了，但是可以用自由网格划分，划分出来的很粗的。
赞一下 回复此楼
仰望星空，脚踏实地
4楼2014-04-22 21:31:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿杜625

新虫 (初入文坛)
送红花一朵
引用回帖:
3楼: Originally posted by ZK2194184 at 2014-04-22 06:49:42
您好，可以截个图看下嘛，我也在做拱坝抗震数值模拟，现在已经把模型做好了，划分网格没问题的

您好，我做的是面板坝的面板温度应力分析，模型建好了，但是网格没划分好。
赞一下 回复此楼
仰望星空，脚踏实地
5楼2014-04-22 21:33:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1988guo

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
4楼: Originally posted by 阿杜625 at 2014-04-22 21:31:18
先是用边界线划分，然后选择整个单元体，用映射网格划分，划分不了，但是可以用自由网格划分，划分出来的很粗的。...

划分映射网格对应边的网格数要相等，也可能是你的模型有尖角什么的导致拓扑形状不好。可以上图来看一下
赞一下 回复此楼
6楼2014-04-22 23:17:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿杜625

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by 1988guo at 2014-04-22 23:17:54
划分映射网格对应边的网格数要相等，也可能是你的模型有尖角什么的导致拓扑形状不好。可以上图来看一下...

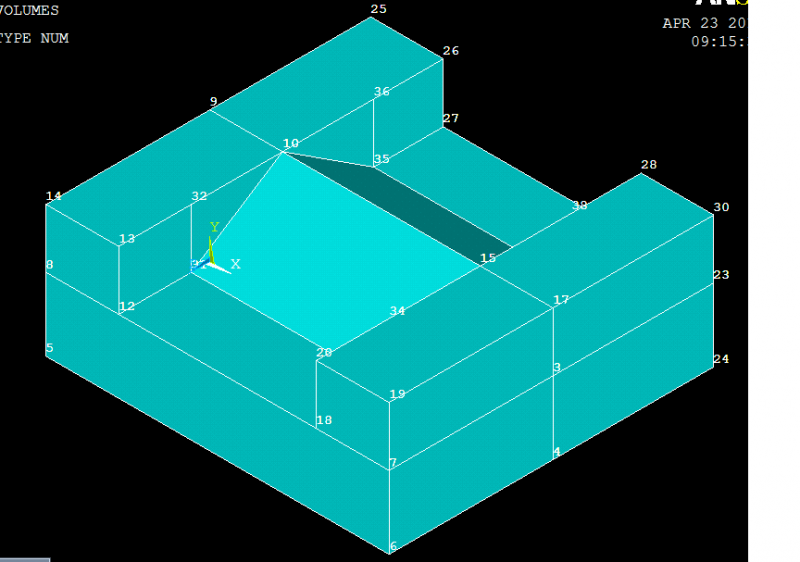

下面是我的模型，问题在于坝体周围基岩、河床边界用映射网格划分不能实现。
水工仿真求助-1
赞一下 回复此楼
仰望星空，脚踏实地
7楼2014-04-23 09:19:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

intelmilan

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
7楼: Originally posted by 阿杜625 at 2014-04-23 09:19:49
下面是我的模型，问题在于坝体周围基岩、河床边界用映射网格划分不能实现。

...

你的模型坝体与两侧山岩齐平了，必须的吗？如果不是，山体可高出一部分，那就是梯形就可以用映射划分了。坝顶怎么是一条线？
赞一下 回复此楼
8楼2014-04-23 12:57:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ZK2194184

铁杆木虫 (正式写手)

【答案】应助回帖

引用回帖:
7楼: Originally posted by 阿杜625 at 2014-04-23 09:19:49
下面是我的模型，问题在于坝体周围基岩、河床边界用映射网格划分不能实现。

...

模型顶部好像有问题的啊，顶部不应该是一条线的吧，还有坝体可以延伸至两岸基岩一部分，然后在通过点延伸生成体，这么做应该可以

[ 发自小木虫客户端 ]
赞一下 回复此楼
9楼2014-04-23 23:19:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dffy

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你的体切分不对，如果要求所有网格都能对的上，共节点的话，三棱柱与周边的几个长方体这是错的分割方法，两侧的长方体区域亦需划分为三角形加梯形的样子。

[ 发自小木虫客户端 ]
赞一下 回复此楼
10楼2014-04-24 07:54:49
