ANSYS瞬态分析加载线性载荷？ 已有1人参与
|
|

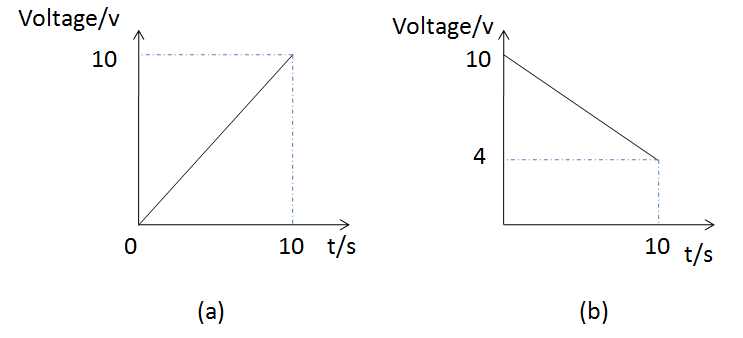

新手求高手指点，看过的ansys算例， （1）常见的线性载荷如图（a），导体上的电压由在10s内由0线性增加到10V，其加载方式为： 先在导体上加载10V电压，然后设置载荷终止时间与时间步长（图（a）中载荷终止时间为10s，步长为1s），加载方式选择斜坡式，然后求解即可。是不是意味着电压初始值为0是默认的，然后设置10s后的10V即可？ （2）现需加载如图（b）所示的载荷，怎样实现从10V到4V的线性衰减？（即给导体先加10V的电压还是怎么办？）  线性载荷.PNG |
回复此楼» 收录本帖的淘帖专辑推荐
 ansys |
» 猜你喜欢
求调剂
已经有23人回复
-
301求调剂
已经有15人回复
-
304求调剂（085602，过四级，一志愿985）
已经有17人回复
-
302分求调剂 一志愿安徽大学085601
已经有12人回复
-
288环境专硕,求调材料方向
已经有23人回复
-
环境专硕调剂
已经有6人回复
-
22408 调剂材料
已经有6人回复
-
285求调剂
已经有12人回复
-
求调剂
已经有6人回复
-
085600材料与化工301分求调剂院校
已经有19人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- ANSYS瞬态求解问题请教
已经有11人回复
- ansys 简单的瞬态热分析问题
已经有7人回复
- 在ansys瞬态热分析载荷步读取问题
已经有4人回复
- ansys多载荷步中负斜率的载荷怎么设置
已经有10人回复
- ANSYS中加载温度约束
已经有3人回复
- 急求ANSYS & ABAQUS分布加载，载荷步加载求助
已经有8人回复
- 关于ANSYS载荷加载NSUBST
已经有6人回复
- ansys 载荷问题
已经有8人回复
- ansys瞬态热分析求助
已经有21人回复
- ansys瞬态热分析
已经有9人回复
- ANSYS加载运算后没有结果文件！
已经有10人回复
- ANSYS加载反复荷载
已经有11人回复
- Ansys载荷步计算结果的保存问题
已经有8人回复
- ANSYS瞬态温度变化曲线不能显示
已经有3人回复
- 如何在ANSYS中仿真瞬态冲击？
已经有8人回复
- 请教关于ansys中施加正弦载荷
已经有12人回复
- 【求助】ansys 载荷如何添加
已经有8人回复
【答案】应助回帖
感谢参与，应助指数 +1
|
情况 a，如你所说，时刻 0 的初始值默认为 0，只要定义时间 TIME, 10；载荷 VOLT＝10，采用 Ramped 方式加载即可。 对于情况 b，至少有两种处理办法： 1 定义一个两列的表数组，第一列为时间值： 0， 10； 第二列为电压值 10, 4。然后使用表数组进行加载。只是时刻 0 时的结果可能会有一个冲击。 2 使用多载荷步加载：第一步定义 Time, 1e-3 (或一个很小的值)，加载电压 10，采用 Ramped 方式加载，一个子步，然后求解。这一步是为了减小突然施加 10 的电压造成的冲击；第二步定义： Time, 10； 施加电压载荷 4，分为多个子步，Ramped 方式，然后求解。 |
2楼2014-04-16 08:15:08
