[交流] 【建模基础】三层Ni原子 已有3人参与

大学时做的毕业课题是分子模拟的,高分子晶体,当时在MS的建模方面重点学了下晶体、高分子链和坐标计算

前几天一个人给我看了篇文献的结构,我感觉很有趣,就试着做了下,以此为例写写自己的建模思路,希望对新来的有帮助

相关文献:百度文库搜索 《An extended defect in graphene as a metallic wire》

PS:目前文献没有全部看完,还有很多地方不懂,所以结构也只做了一半

——————正文开始——————
关键词:make P1、supercell、坐标计算、定位原子、move to

建立3层Ni

1、导入MS自带的graphite结构             #原Ni的结构与石墨烯近似,所以在石墨烯的结构上改#
2、build-symmetry-make P1,删除一层原子        #建立奇数层C原子#
3、修改C原子properties的fractional Z为0.5
4、选择build supercell 4*4*3,可以查看三层原子的Z分别为0.833,0.5,0.166,后面有用

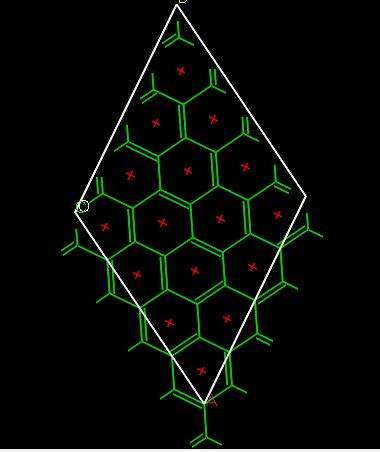

5、现在是建立了3层C,为了便于区别,可以选定一层C原子,右键display style设定颜色

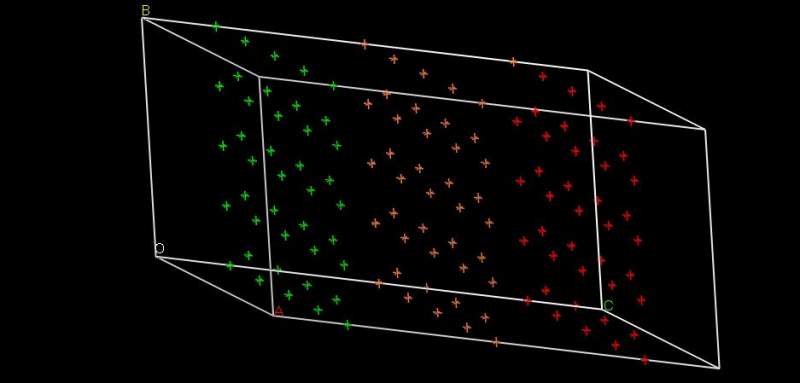

【建模基础】三层Ni原子

6、区别于石墨烯,Ni原子是菱形周期,需要删除部分原子。为避免误操作,选择第二第三层C原子,右键display style,atom display style为none
7、根据文献,第一层Ni原子位置很容易确定

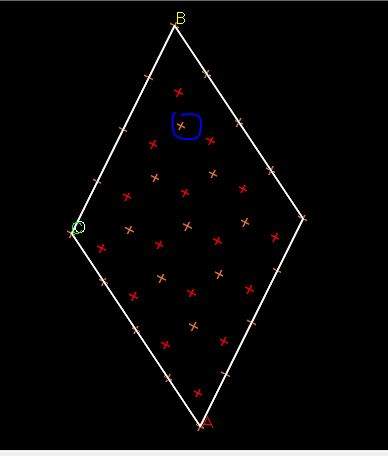

【建模基础】三层Ni原子-1

8、第二层Ni原子位于 第一层 Ni菱形 上半部分正三角形 的几何中心,也很容易剔除多余原子得到第二层Ni原子的位置

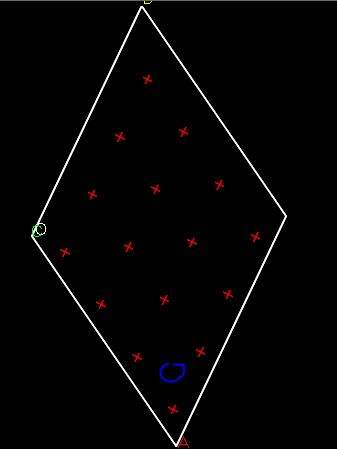

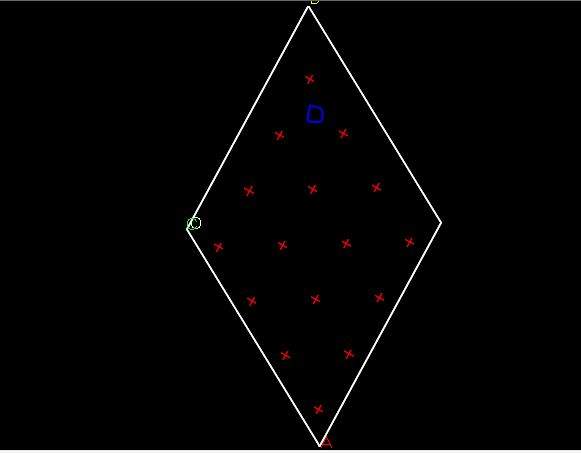

【建模基础】三层Ni原子-2

9、第三层Ni原子位于  第一层 Ni菱形 下半部分正三角形 的几何中心,取下半部分正三角形三点的XY坐标(0.6666,0.0833)(0.9166,0.3333)(0.9166,0.0833)做平均值,加上第三层的Z坐标,得到(0.8333,0.1666,0.1666)
【建模基础】三层Ni原子-3

10、add atom,选S作为定位原子,输入坐标(0.8333,0.1666,0.1666),删除多余C-S化学键

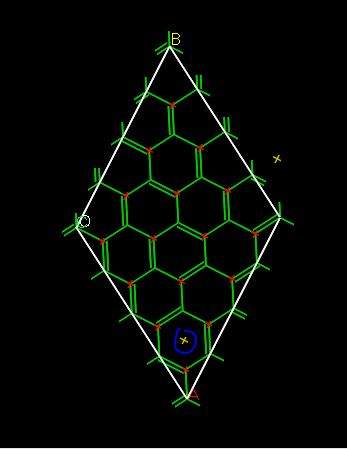

【建模基础】三层Ni原子-4

11、选择第三层原子,右键select fragment,点击move to按钮,单击第三层任意一个原子,再单击S原子。删除S原子        #将第三层原子按两次单击的向量平移#

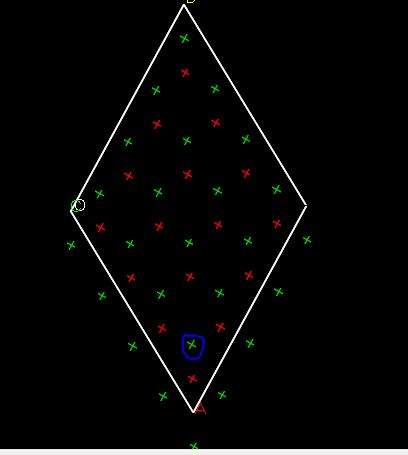

【建模基础】三层Ni原子-5

【建模基础】三层Ni原子-6

12、根据文献剔除多余原子
【建模基础】三层Ni原子-7

13、右键空白处display style-ball and stick显示所有三层C原子,lattice display style为in-cell
14、全选C原子,properties中的element symbol修改为Ni
17、最后,可以修改display style的ball radius区分不同层的球半径,lattice range的A、B为5、5,lattice的line为none

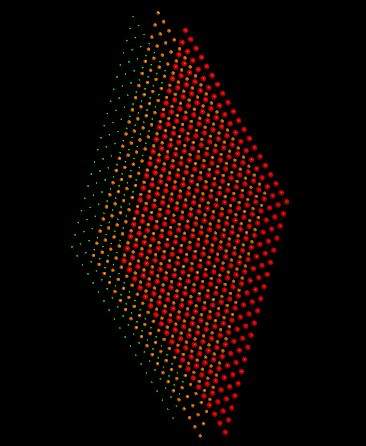

【建模基础】三层Ni原子-8

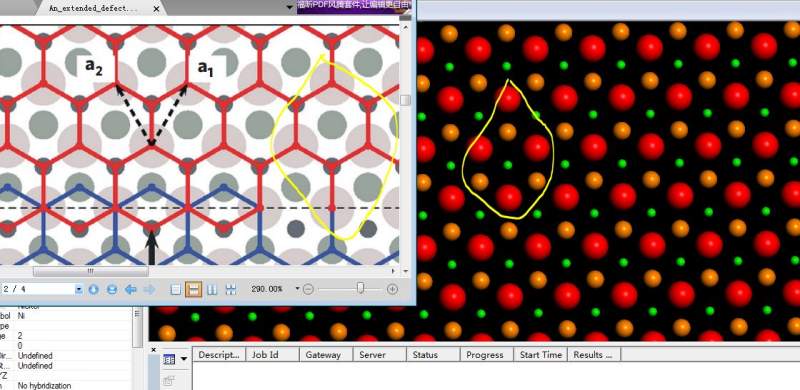

【建模基础】三层Ni原子-9


——————3层Ni建模结束——————
