滚珠丝杠螺母副自锁的设计问题 已有1人参与
|
| 各位大神，请教一个问题，机床进给轴一般都是这样的吧？电机与丝杠直接相连，电机带动丝杠旋转，然后带动螺母直线运动，从而实现直线进给，我想问一下，滚珠丝杠副不能自锁，那推动螺母岂不是带动丝杠丝杠旋转了啊？怎样才能让推动螺母的时候丝杠不转啊，也就是实现自锁，只能由电机带动丝杠旋转，而不能由螺母带带动丝杠转，电机不是带抱闸的伺服电机，而是一般的步进电机，就是那种不带抱闸的！我听说过在丝杠的两端各加一个锁紧螺母还是锁紧轴套好想能实现，有没有用过的呀？那锁紧轴套是什么结构？不吝赐教哦 |
回复此楼» 猜你喜欢
太原科技大学材料科学与工程学院“03高性能轻质合金及新能源材料”学硕与专硕有缺额
已经有0人回复
-
太原科技大学材料科学与工程学院“03高性能轻质合金及新能源材料”学硕与专硕有缺额
已经有0人回复
-
工程热物理与能源利用论文润色/翻译怎么收费?
已经有253人回复
-
太原科技大学材料科学与工程学院“03高性能轻质合金及新能源材料”学硕与专硕有缺额
已经有0人回复
-
太原科技大学材料科学与工程学院“03高性能轻质合金及新能源材料”学硕与专硕有缺额
已经有0人回复
-
太原科技大学材料科学与工程学院“03高性能轻质合金及新能源材料”学硕与专硕有缺额
已经有0人回复
-
动力工程求调剂
已经有0人回复
-
一志愿哈工大机械专硕，英一数一400分
已经有2人回复
-
韩国汉阳大学博士后招聘
已经有11人回复
-
韩国汉阳大学首尔校区ADIP 实验室诚招博士后（不限专业，待遇优厚，平台资源丰富）
已经有7人回复
-
太原科技大学材料科学与工程学院“03高性能轻质合金及新能源材料”方向有调剂名额
已经有0人回复
iamaluckyman
铁虫 (初入文坛)
- 应助: 1 (幼儿园)
- 金币: 35
- 帖子: 20
- 在线: 9.1小时
- 虫号: 3114671
- 注册: 2014-04-05
- 性别: GG
- 专业: 制造系统与自动化
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
mxmyd: 金币+5 2014-04-07 18:11:42
感谢参与，应助指数 +1
mxmyd: 金币+5 2014-04-07 18:11:42
|

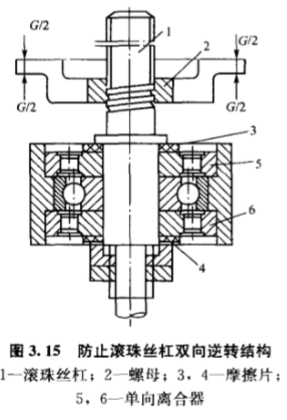

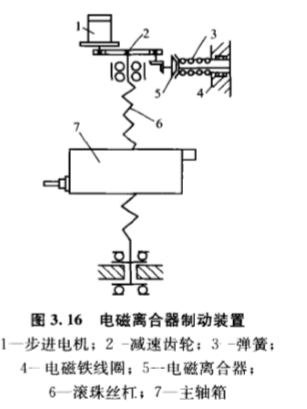

如果你是防止它单向逆转（螺母下滑），只要用一个单向超越离合器就可以。螺母因为自重下滑，试图让星轮逆转时，因为电机停止，外圈不会动，给滚柱反作用力，滚柱会被卡住，星轮以及用键跟星轮连接的丝杠就不能逆转。单向超越离合器看图。 如果你是防止它双向逆转（关机就不允许它被人为拨动），用两个单向摩擦离合器，原理差不多，具体看图。 除此之外，你也可以用电磁离合器之类的，电磁离合器的原理是，连丝杠的齿轮不仅啮合电机主动轴端的齿轮，还啮合一个控制齿轮，电机一断电，电磁铁失效，弹簧压紧，让控制齿轮不能动，丝杠齿轮也就卡死。 PS：我课设的时候正好有滚珠丝杠副   单向超越离合器  双向逆转  电磁离合器 |
2楼2014-04-05 11:28:49
mxmyd
铜虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 513.3
- 散金: 21
- 帖子: 177
- 在线: 91.5小时
- 虫号: 1874563
- 注册: 2012-07-01
- 性别: GG
- 专业: 机械动力学
3楼2014-04-07 18:12:26
4楼2014-04-11 09:38:33
