[求助]
用ICEM画弯管网格，fluent计算后yplus值总是偏小 已有1人参与
|
|

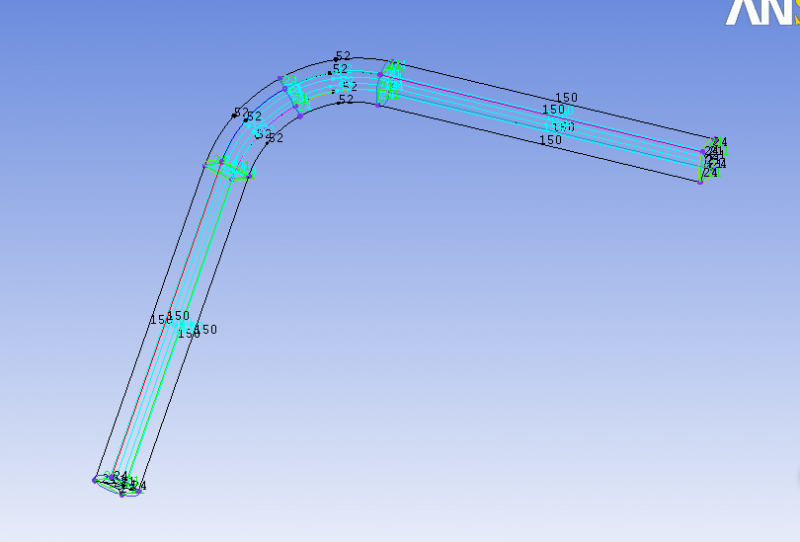

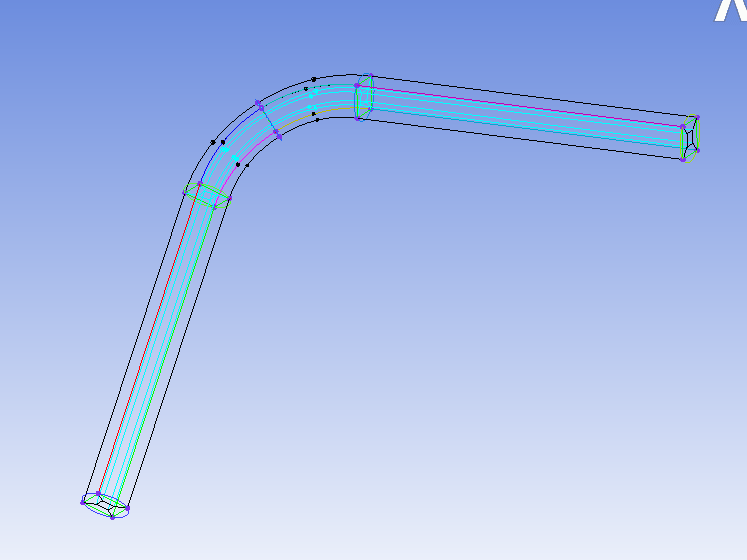

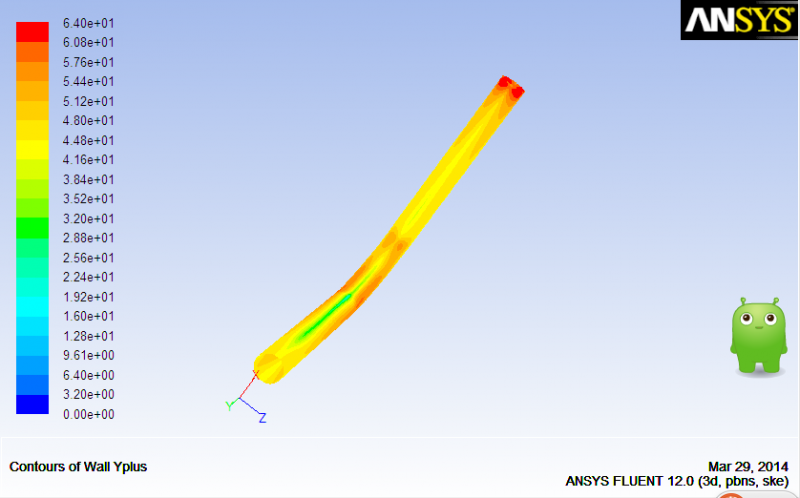

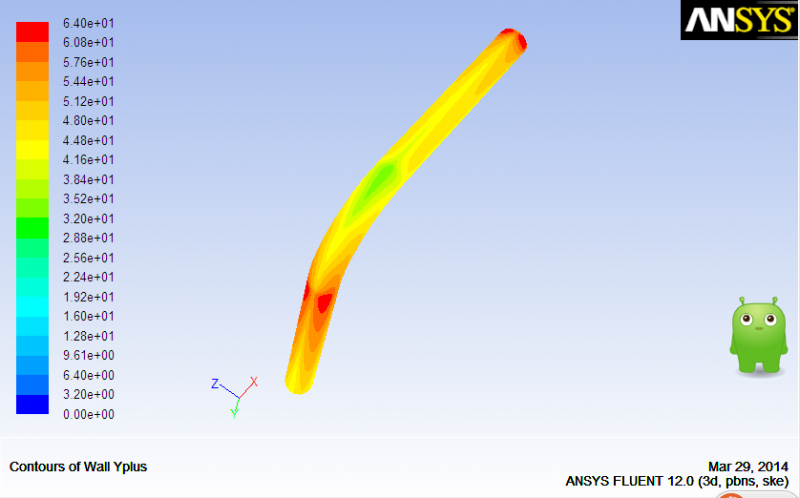

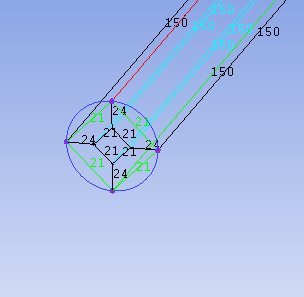

弯管我采用先o形划分再关联，然后再在内部划分o形网格以画边界层。 网格划分方式采用的是直接对edge进行节点划分，并关联到所有平行边上的方法。 流体我模拟的是两相流——水蒸气和甲烷，采用离散相模型以及标准k-e和标准壁面函数的方法。 画网格前用网站计算第一层厚度大约为1mm，但是用fluent计算后最小y+值总是小于30（大约在20多一点）最大值在60到100之间。我也调整过网格的大小，但是y+的最小值始终达不到30以上。所以我想问大家应该怎样调节？还有是不是我画网格的方式有问题呢？ （长的直管段我用过80,85,90,100,110,130，弯管部分用过40,48,60等。边界层我采用spacing1=1，ratio=1.1或1.05，划分网格的法则除画边界的采用了ex1，其余用的默认）  1.png  2.png  节点.png  节点2.png  |
