[求助] EBSD OIM公司软件出图 已有1人参与

我现在有数据，想分析分析一些文献中的点，有软件，不知道具体怎么操作，不知道对方怎么做出来的图，求大神指导，不胜感激。软件为TSL OIM



EBSD OIM公司软件出图

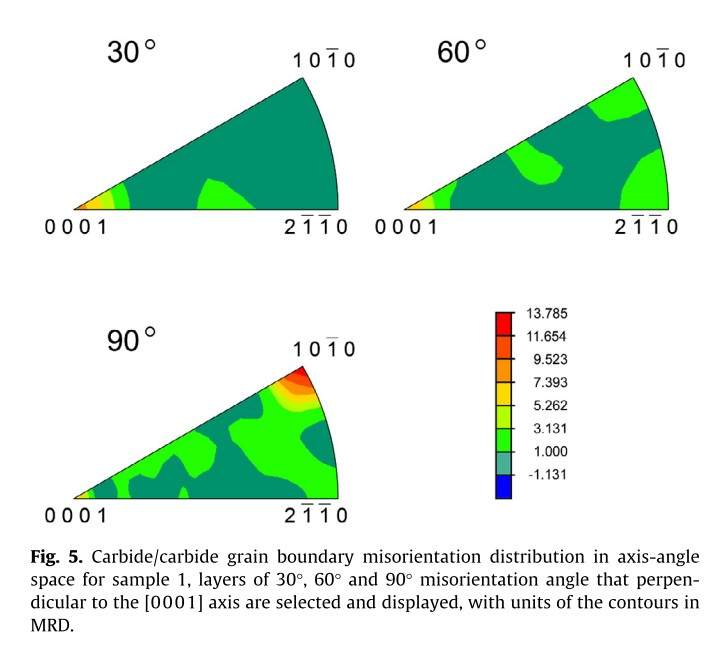

grain boundary misorientation distribution.jpg
怎么实现axis/angle MDF?
回复此楼

» 收录本帖的淘帖专辑推荐

软件

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
KEEPWORKINGHARD!
1楼 2014-03-26 21:13:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxhao168

捐助贵宾 (正式写手)

【答案】应助回帖

这个图的几个要点如下：
（1） 计算相同物相之间的相邻像素的取向差，并用角轴对表示；
（2） 对于该物相所对应的晶系，选区几个特定的取向差角： 30,60 和90度，把分别对应这三个取向差角的取向差轴描述在标准三角形中，如图中所示；
（3）图中对标准三角形的选区做了规定，要求该三角形垂直于[0001]晶向，故该标准三角形的左侧顶点指数为[0001].
赞一下 回复此楼
2楼2014-04-11 08:41:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

westdragon

木虫 (著名写手)

九五之尊
引用回帖:
2楼: Originally posted by zxhao168 at 2014-04-11 08:41:01
这个图的几个要点如下：
（1） 计算相同物相之间的相邻像素的取向差，并用角轴对表示；
（2） 对于该物相所对应的晶系，选区几个特定的取向差角： 30,60 和90度，把分别对应这三个取向差角的取向差轴描述在标准三 ...

您说的原理很对，我想求助的是 在OIM软件中的操作步骤
赞一下 回复此楼
KEEPWORKINGHARD!
3楼2014-04-12 10:11:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxhao168

捐助贵宾 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
westdragon: 金币+10, ★有帮助 2014-04-13 11:42:12
知道了原理，你应该知道了怎么做了啊。 知道怎么生成取向差轴分布么？ 如果不知道，看一下使用手册，然后设置取向差角度即可。
赞一下 回复此楼
4楼2014-04-12 19:48:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

westdragon

木虫 (著名写手)

九五之尊
引用回帖:
4楼: Originally posted by zxhao168 at 2014-04-12 19:48:03
知道了原理，你应该知道了怎么做了啊。 知道怎么生成取向差轴分布么？ 如果不知道，看一下使用手册，然后设置取向差角度即可。

好吧，我还是回去看手册吧，求助看来不是上策
赞一下 回复此楼
KEEPWORKINGHARD!
5楼2014-04-13 11:41:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
