[求助] 请问这个CAD是什么零件？ 已有6人参与

工作时如何固定，何处受载荷？

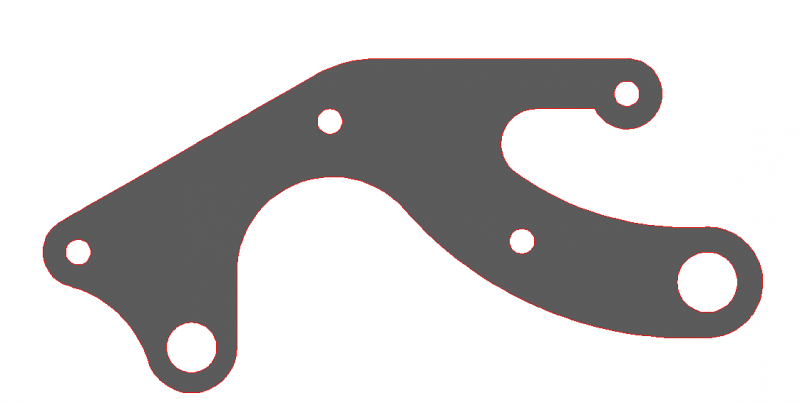

见附图。

请问这个CAD是什么零件？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-03-26 12:32:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

从这再次出发

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
Newsam: 金币+2, ★有帮助 2014-03-30 12:27:23
没有装配图，光这一个零件不太好确定。
不过初步判断，其作用应该跟连杆机构中的旋转曲柄差不多，其中有一个孔固定，这个零件可以绕该孔旋转，其余的孔（可能是1个或者多个）连接了类似连杆的东西，受载荷的地方就是孔的位置
赞一下 回复此楼
潜龙 勿用
2楼2014-03-26 12:50:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Newsam

木虫 (职业作家)
引用回帖:
2楼: Originally posted by 从这再次出发 at 2014-03-26 12:50:52
没有装配图，光这一个零件不太好确定。
不过初步判断，其作用应该跟连杆机构中的旋转曲柄差不多，其中有一个孔固定，这个零件可以绕该孔旋转，其余的孔（可能是1个或者多个）连接了类似连杆的东西，受载荷的地方就 ...

我觉得几个小孔可能是用于固定的，两个大孔可能用来受载。
赞一下 回复此楼
3楼2014-03-26 13:48:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

从这再次出发

金虫 (正式写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by Newsam at 2014-03-26 13:48:14
我觉得几个小孔可能是用于固定的，两个大孔可能用来受载。...

不一定，如果是摆动的话，只有一个孔是固定的。在这种假设下，有两种情况，第一就你说的小孔固定，最有可能固定的小孔是靠左侧的两个中的一个；第二种情况就是固定其中一个大孔，最有可能固定的大孔也是左侧的那个，承载的孔应该是有另外一个大孔或者是大孔加小孔
赞一下 回复此楼
潜龙 勿用
4楼2014-03-26 14:08:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zscm2016

银虫 (小有名气)
只是一个垫片？ 我们叫 sim 或者 cushion
赞一下 回复此楼
5楼2014-03-26 14:34:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Newsam

木虫 (职业作家)
引用回帖:
5楼: Originally posted by zscm2016 at 2014-03-26 14:34:06
只是一个垫片？ 我们叫 sim 或者 cushion

应该不是垫片，因为几个孔处是有凸台的。
赞一下 回复此楼
6楼2014-03-26 14:44:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Newsam

木虫 (职业作家)
引用回帖:
4楼: Originally posted by 从这再次出发 at 2014-03-26 14:08:07
不一定，如果是摆动的话，只有一个孔是固定的。在这种假设下，有两种情况，第一就你说的小孔固定，最有可能固定的小孔是靠左侧的两个中的一个；第二种情况就是固定其中一个大孔，最有可能固定的大孔也是左侧的那个 ...

恩，谢谢你啦。我参考下。
赞一下 回复此楼
7楼2014-03-26 14:45:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zscm2016

银虫 (小有名气)
引用回帖:
5楼: Originally posted by zscm2016 at 2014-03-26 14:34:06
只是一个垫片？ 我们叫 sim 或者 cushion

看起来像冰箱门铰链。。。  上面冷藏箱的门。。
赞一下 回复此楼
8楼2014-03-26 14:54:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孩孩

新虫 (初入文坛)
我觉得应该是个垫片，大孔是用于连接螺栓或螺钉；小孔是用于一些小螺钉。
赞一下 回复此楼
9楼2014-03-26 20:07:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小范bairoe

木虫 (文坛精英)

应力腐蚀,SSCC（CT试样）DCP

【答案】应助回帖

感谢参与，应助指数 +1
有没有可能是羁轮的一部分
赞一下 回复此楼
10楼2014-03-26 21:55:55
