小木虫论坛-学术科研互动平台 » 专业学科区 » 机械 » 机械综合 » 请问这个CAD是什么零件？
202/2返回列表上一页12
查看: 2532  |  回复: 19
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

毛里求斯

银虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
Newsam: 金币+2 2014-03-30 12:27:52
感觉像刹车（自行车）的一个转动部件，打孔是旋转副连接，小孔可能是钢丝拉扯用的
赞一下 回复此楼
我长发及腰的你，在哪儿呢。
11楼2014-03-27 11:21:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Newsam

木虫 (职业作家)
引用回帖:
9楼: Originally posted by 孩孩 at 2014-03-26 20:07:50
我觉得应该是个垫片，大孔是用于连接螺栓或螺钉；小孔是用于一些小螺钉。

左侧的大孔和小孔是有凸台的，我给的图简化了，所以我觉得不应该是垫片。
赞一下 回复此楼
12楼2014-03-28 10:18:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Newsam

木虫 (职业作家)
引用回帖:
9楼: Originally posted by 孩孩 at 2014-03-26 20:07:50
我觉得应该是个垫片，大孔是用于连接螺栓或螺钉；小孔是用于一些小螺钉。

两个大孔都是有凸台的，我更新了下图片。
赞一下 回复此楼
13楼2014-03-28 10:20:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Newsam

木虫 (职业作家)

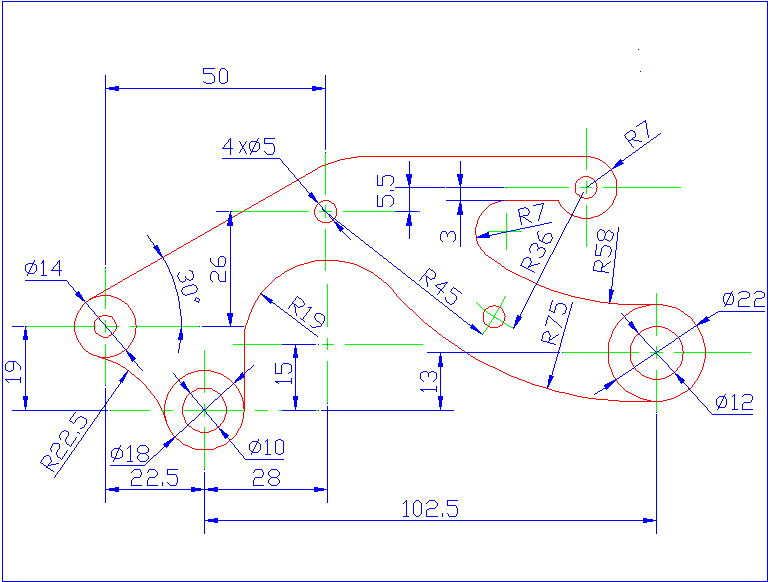

这是带尺寸的CAD。
请问这个CAD是什么零件？
赞一下 回复此楼
14楼2014-03-28 10:21:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Newsam

木虫 (职业作家)
引用回帖:
11楼: Originally posted by 毛里求斯 at 2014-03-27 11:21:44
感觉像刹车（自行车）的一个转动部件，打孔是旋转副连接，小孔可能是钢丝拉扯用的

恩，这么一说还是有点像哈。
赞一下 回复此楼
15楼2014-03-28 10:22:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Newsam

木虫 (职业作家)
引用回帖:
10楼: Originally posted by 小范bairoe at 2014-03-26 21:55:55
有没有可能是羁轮的一部分

这应该是一个单独的零件图，不是部分视图。
赞一下 回复此楼
16楼2014-03-28 10:24:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jace_yang

新虫 (初入文坛)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
Newsam: 金币+2, ★有帮助 2014-03-30 12:28:03
小孔可能是定位的，大孔用来固定连接，这么多孔来看本生是不可能运动的，可能是受压的垫片一类零件
赞一下 回复此楼
17楼2014-03-28 16:58:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xkshangx

禁虫 (著名写手)
★ ★
感谢参与，应助指数 +1
Newsam: 金币+2, ★有帮助 2014-03-30 12:28:12
本帖内容被屏蔽
18楼2014-03-29 08:02:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daniel_xu

木虫 (职业作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
Newsam: 金币+2, ★有帮助 2014-03-30 12:28:18
我觉得如果说是cushion 的话，那这个就是按照装配位置的形状来决定这样的尺寸。小孔可能是定位用，打孔是有零件穿过。
赞一下 回复此楼
19楼2014-03-29 10:37:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huidongxia

铜虫 (小有名气)
控制摆杆？
回复此楼
20楼2015-03-06 11:39:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
