小木虫论坛-学术科研互动平台 » 专业学科区 » 机械 » CAD/CAM » 求此图绘制过程
161/2返回列表12下一页
查看: 2052  |  回复: 15
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

iloveyan

金虫 (小有名气)

[求助] 求此图绘制过程 已有2人参与

求此图绘制过程

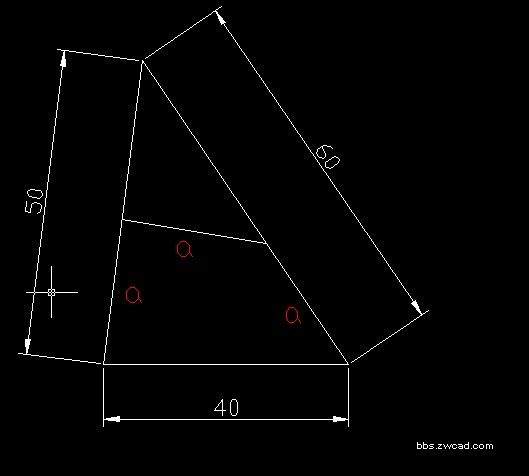

三边分别40,50,60.
其中可取到如图a,使三个a相等。
求此图绘制过程

再附加一题：
求此图绘制过程-1



[ Last edited by iloveyan on 2014-3-13 at 16:41 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
共同努力,共同进步
1楼 2014-03-13 16:13:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

baoyu100

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
画圆相交，交点就是你要的点啊，这个没有什么技术难点吧。第二个图好像少个尺寸吧，三条横线，随便一条的长度就好了
赞一下(1人) 回复此楼
3楼2014-03-13 19:21:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

从这再次出发

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
iloveyan: 金币+2, ★★★很有帮助 2014-03-14 08:41:21
SolidWorks搞定，cad我认为没法解决
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 未命名.JPG
    • 2014-03-13 16:41:40, 118.19 K
潜龙 勿用
2楼2014-03-13 16:43:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

从这再次出发

金虫 (正式写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by baoyu100 at 2014-03-13 19:21:42
画圆相交，交点就是你要的点啊，这个没有什么技术难点吧。第二个图好像少个尺寸吧，三条横线，随便一条的长度就好了

没你想的那么简单，要不你画的试试，这里面一个尺寸都不多，不过第二张图没有说清楚，长度为A的应该有4条线
赞一下 回复此楼
潜龙 勿用
4楼2014-03-14 08:27:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

从这再次出发

金虫 (正式写手)

【答案】应助回帖

★ ★ ★
iloveyan: 金币+3, ★★★★★最佳答案, 试用成功，求第二题。。 2014-03-14 14:45:21
晚上自己又想了下，画出来了一个
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 0001.JPG
    • 2014-03-14 09:07:51, 154.61 K
潜龙 勿用
5楼2014-03-14 09:09:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hothanhlam

铜虫 (小有名气)
这个非要用cad画 需要先计算一番了
赞一下 回复此楼
不受天磨非好汉，不遭人妒是庸才！
6楼2014-03-14 14:54:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iloveyan

金虫 (小有名气)
引用回帖:
6楼: Originally posted by hothanhlam at 2014-03-14 14:54:57
这个非要用cad画 需要先计算一番了

第一题 不用计算，可以直接画。
赞一下 回复此楼
共同努力,共同进步
7楼2014-03-14 14:55:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iloveyan

金虫 (小有名气)
第二题已解决，想到其实很简单：40：90的比例

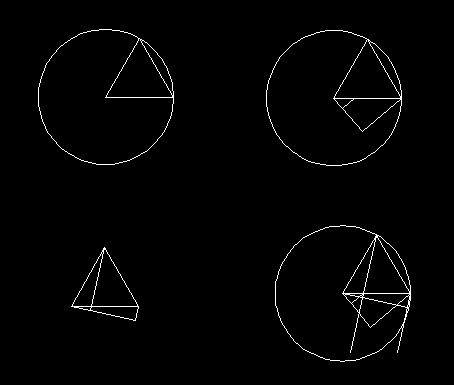

1，任意作圆，再过圆心作正三角形
2，辅助线再正三角形边上找出4:9比例点o
3，作垂线，即得到缩小版的要求图形
4，al命令放大即可
求此图绘制过程-2
赞一下 回复此楼
共同努力,共同进步
8楼2014-03-14 15:48:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

baoyu100

新虫 (小有名气)
引用回帖:
4楼: Originally posted by 从这再次出发 at 2014-03-14 08:27:02
没你想的那么简单，要不你画的试试，这里面一个尺寸都不多，不过第二张图没有说清楚，长度为A的应该有4条线...

恩恩，在不计算的情况下，确实不好画出来，受教了
赞一下 回复此楼
9楼2014-03-14 17:09:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

从这再次出发

金虫 (正式写手)
引用回帖:
8楼: Originally posted by iloveyan at 2014-03-14 15:48:13
第二题已解决，想到其实很简单：40：90的比例
1，任意作圆，再过圆心作正三角形
2，辅助线再正三角形边上找出4:9比例点o
3，作垂线，即得到缩小版的要求图形
4，al命令放大即可

...

我想的应该也是要找90:40的比例，试了半天没画出来
赞一下 回复此楼
潜龙 勿用
10楼2014-03-14 18:01:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 iloveyan 的主题更新
