hothanhlam

铜虫 (小有名气)
引用回帖:
7楼: Originally posted by iloveyan at 2014-03-14 14:55:57
第一题 不用计算，可以直接画。...

那楼主那张图是怎么确定每个角的角度的 如果每次随意画的角度 应该是不同的 还是说你的这个题目只有一种答案呢 楼主是否用三维中的约束有了概念之后又cad画的呢
赞一下 回复此楼
不受天磨非好汉，不遭人妒是庸才！
11楼2014-03-15 22:55:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

scott198510

新虫 (初入文坛)
第一题是有确定的位置的，就是说a的取值是唯一的，在proe里面搞定了，cad里面不计算，直接画图搞不定
赞一下 回复此楼
12楼2014-03-16 13:19:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shizhi

新虫 (初入文坛)

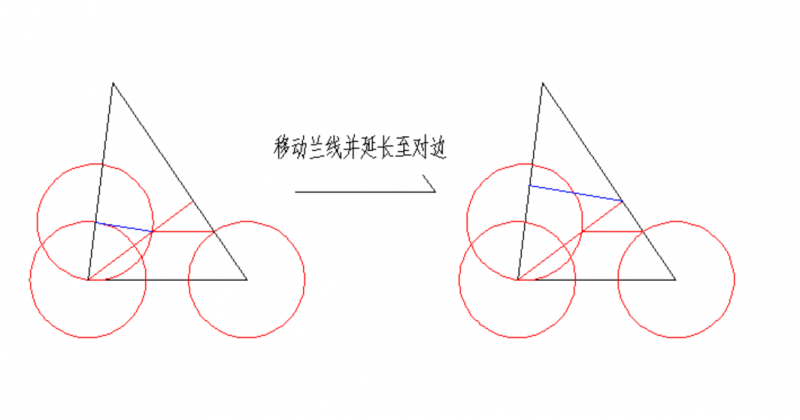

第一题直接画。
求此图绘制过程
赞一下 回复此楼
13楼2014-03-16 19:59:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iloveyan

金虫 (小有名气)
引用回帖:
12楼: Originally posted by scott198510 at 2014-03-16 13:19:09
第一题是有确定的位置的，就是说a的取值是唯一的，在proe里面搞定了，cad里面不计算，直接画图搞不定

利用圆半径和平行四边形对边相等 可以得到缩小版的图，再放大即可。
赞一下 回复此楼
共同努力,共同进步
14楼2014-03-17 16:53:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iloveyan

金虫 (小有名气)
引用回帖:
11楼: Originally posted by hothanhlam at 2014-03-15 22:55:53
那楼主那张图是怎么确定每个角的角度的 如果每次随意画的角度 应该是不同的 还是说你的这个题目只有一种答案呢 楼主是否用三维中的约束有了概念之后又cad画的呢...

第一张图角度已经定死，三角形三边40，50，60。
利用圆半径和平行四边形对边相等，得到缩小版的图，再放大即可。
赞一下 回复此楼
共同努力,共同进步
15楼2014-03-17 16:55:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hothanhlam

铜虫 (小有名气)
引用回帖:
15楼: Originally posted by iloveyan at 2014-03-17 16:55:39
第一张图角度已经定死，三角形三边40，50，60。
利用圆半径和平行四边形对边相等，得到缩小版的图，再放大即可。...

ok
16楼2014-03-18 14:08:07
