[求助] proE里画的三维模型 圆柱体 导入Gambit后 画六面体网格中心有条无法选择的线

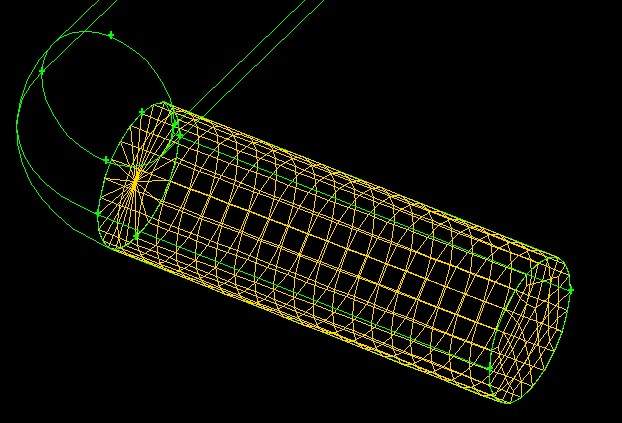

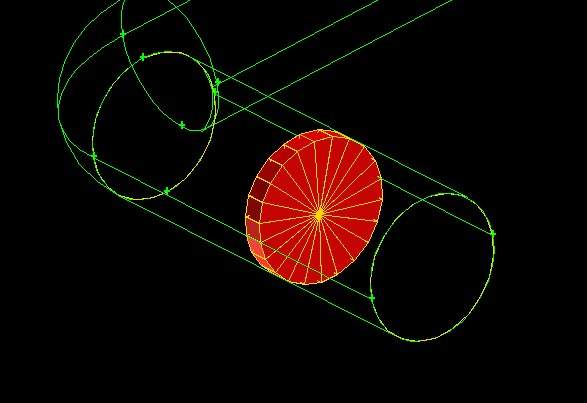

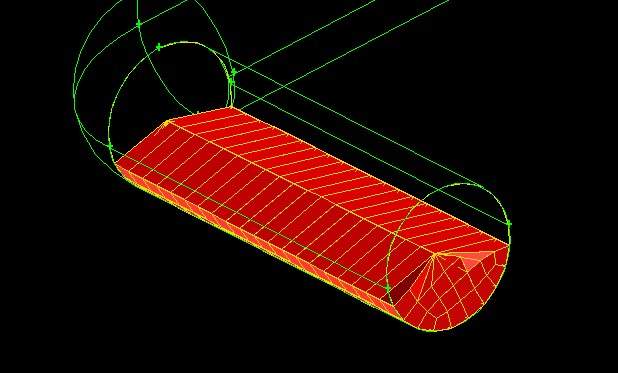

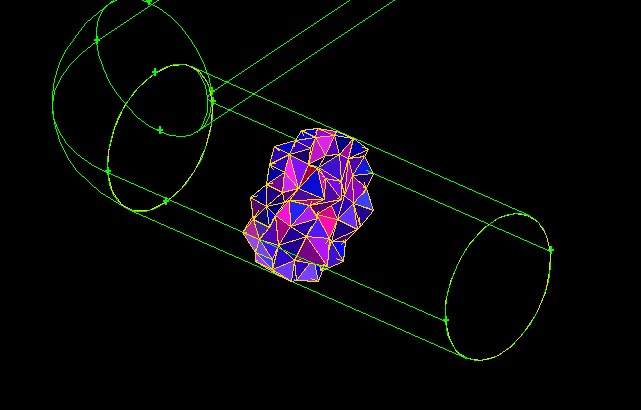

如图所示 ,在proE里画的三维实体图,其中的圆柱体导入gambit画网格的时候就会成这种  扇形小块  像切开的橘子一样,一瓣一瓣的质量很不好,中间貌似有点线,但是不显示出来,也无法删除。画四面体网格时则不会有这种困扰,见图。      圆柱体在proE里用的是拉伸命令画的。

想请教大神,这个该怎么处理。或者如果全部用四面体网格画的话对流场的计算是不是会很差。    初学者,第一次发帖,各位大神多多包涵!
proE里画的三维模型 圆柱体 导入Gambit后 画六面体网格中心有条无法选择的线


proE里画的三维模型 圆柱体 导入Gambit后 画六面体网格中心有条无法选择的线-1


proE里画的三维模型 圆柱体 导入Gambit后 画六面体网格中心有条无法选择的线-2


proE里画的三维模型 圆柱体 导入Gambit后 画六面体网格中心有条无法选择的线-3
回复此楼
大气污染控制数值模拟CFD
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qaz72936

铜虫 (初入文坛)

经过多次测试 是因为用了 混合伸出项之后才会出现类似的问题  就是不同截面连接。  然后至今还没有解决这个问题  ICEM 又太难用了  唉...高手来破 求助求助!
大气污染控制数值模拟CFD
2楼2014-03-17 22:22:47
