应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 分析 » 化学分析 » 做了纳米四氧化三铁的XRD，出来的图有两个鼓包，很不解，急！！
121/2返回列表12下一页
查看: 2780  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

caoyanhong1

金虫 (正式写手)

[求助] 做了纳米四氧化三铁的XRD，出来的图有两个鼓包，很不解，急！！ 已有5人参与

本人用水热法合成了纳米四氧化三铁，具体方法为： 在烧杯中加入2.02 g的六水合三氯化铁，加入60 mL的乙二醇，搅拌溶解，再依次加入5.4 g乙酸钠和1.7g PEG 2000，在45摄氏度下磁力搅拌40 min, 而后转移至聚四氟乙烯内衬中，于200摄氏度下反应5 h, 反应完之后冷却，用乙醇洗涤，真空干燥，拿去做XRD，走出来的图就是这个样子，很不解，为什么别人做春来的基线基本是水平的，我的那么飘，四氧化三铁的峰强度也很低。真是很头疼，我都做出来很多准备下一步用了。头都大了
    我猜测了一下原因：
（1）反应时间短，文献是6 h，五个小时是不是有点短了，因为有些文献说合成时间太短不利
（2）PEG的分子量没选对，由于是之前看的文献，分子量忘记了，没摘抄下来，就用了本实验室有的PEG，不知道这个影响大不大
（3）文献是说加入1.5 g的PEG，而我加了1.7 g的
    请高人指点一下，我真的很不解，急求答案，多谢多谢您了

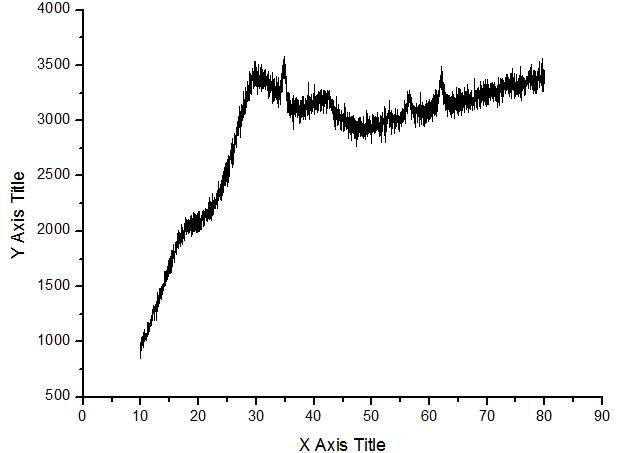

做了纳米四氧化三铁的XRD，出来的图有两个鼓包，很不解，急！！
回复此楼

» 收录本帖的淘帖专辑推荐

四氧化三铁纳米颗粒制备、修饰及包覆

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
人生经不起等待的消磨，充实分分钟
1楼 2014-03-10 19:12:40
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

gucashyh

禁虫 (正式写手)
感谢参与，应助指数 +1
本帖内容被屏蔽
2楼2014-03-11 10:12:50
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

caoyanhong1

金虫 (正式写手)
引用回帖:
2楼: Originally posted by gucashyh at 2014-03-11 10:12:50
没有加入柠檬酸钠

我这个方法不加柠檬酸钠，出来这样的图，很纳闷
赞一下 回复此楼
人生经不起等待的消磨，充实分分钟
3楼2014-03-11 10:15:41
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

gucashyh

禁虫 (正式写手)
本帖内容被屏蔽
4楼2014-03-11 10:51:54
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

caoyanhong1

金虫 (正式写手)
引用回帖:
4楼: Originally posted by gucashyh at 2014-03-11 10:51:54
可以再参考一下别的文献，如果单纯为了做出四氧化三铁，可以考虑加入柠檬酸三钠；如果加了之后对你后续的实验有影响，可以考虑换用别的方法。...

嗯，我看一下别的文献，谢谢你～～
赞一下 回复此楼
人生经不起等待的消磨，充实分分钟
5楼2014-03-11 11:36:42
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

Simonshen

铁杆木虫 (著名写手)

【答案】应助回帖

我是本科生，今年毕业实验我的方法是1.624g六水氯化铁+7.2g三水乙酸钠溶于50ml乙二醇，同时20ml乙二醇溶2.000gPEG4000（加热搅拌至溶解），最后二者混合，搅拌均匀，加入水热反应釜中，200℃8h，但是粒径有点大，用LS800测粒径，大约1%的为50~100nm，其他的都在1~50μm，求大神指教
赞一下 回复此楼
不要小瞧和大瞧我，否则都会让你后悔
6楼2014-04-14 17:57:12
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

l577997201

金虫 (正式写手)

【答案】应助回帖

估计是被氧化成三氧化二铁的原因，两个鼓包你看看是不是三氧化二铁的衍射峰。。。
赞一下 回复此楼
7楼2014-05-02 16:09:04
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

caoyanhong1

金虫 (正式写手)
引用回帖:
7楼: Originally posted by l577997201 at 2014-05-02 16:09:04
估计是被氧化成三氧化二铁的原因，两个鼓包你看看是不是三氧化二铁的衍射峰。。。

嗯，我也觉得是被氧化的缘故，谢谢了

[ 发自小木虫客户端 ]
赞一下 回复此楼
人生经不起等待的消磨，充实分分钟
8楼2014-05-03 12:44:09
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

surface12345

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
6楼: Originally posted by Simonshen at 2014-04-14 17:57:12
我是本科生，今年毕业实验我的方法是1.624g六水氯化铁+7.2g三水乙酸钠溶于50ml乙二醇，同时20ml乙二醇溶2.000gPEG4000（加热搅拌至溶解），最后二者混合，搅拌均匀，加入水热反应釜中，200℃8h，但是粒径有点大，用 ...

可能是水量的问题？你试过无水乙酸钠么？
赞一下 回复此楼
9楼2014-05-11 13:44:58
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

Simonshen

铁杆木虫 (著名写手)
引用回帖:
9楼: Originally posted by surface12345 at 2014-05-11 13:44:58
可能是水量的问题？你试过无水乙酸钠么？...

没有，我看文献也有用是三水乙酸钠
赞一下 回复此楼
不要小瞧和大瞧我，否则都会让你后悔
10楼2014-05-12 09:02:13
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 caoyanhong1 的主题更新
121/2返回列表12下一页
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 0703化学调剂 +4 妮妮ninicgb 2026-03-21 4/200 2026-03-21 18:39 by 学员8dgXkO
[考研] 0703化学297求调剂 +3 Daisy☆ 2026-03-20 3/150 2026-03-21 17:45 by ColorlessPI
[考研] 296求调剂 +4 www_q 2026-03-20 4/200 2026-03-21 17:26 by 学员8dgXkO
[考研] 298求调剂 +4 上岸6666@ 2026-03-20 4/200 2026-03-21 17:14 by 学员8dgXkO
[基金申请] 学校已经提交到NSFC，还能修改吗？ 40+4 babangida 2026-03-19 9/450 2026-03-21 16:12 by babangida
[考研] 一志愿山大07化学 332分 四六级已过 本科山东双非 求调剂！ +3 不想理你 2026-03-16 3/150 2026-03-21 03:59 by JourneyLucky
[考研] 初始318分求调剂（有工作经验） +3 1911236844 2026-03-17 3/150 2026-03-21 02:33 by JourneyLucky
[考研] 化学求调剂 +4 临泽境llllll 2026-03-17 5/250 2026-03-21 02:23 by JourneyLucky
[考研] 一志愿华中科技大学，080502，354分求调剂 +5 守候夕阳CF 2026-03-18 5/250 2026-03-21 01:06 by JourneyLucky
[考研] 274求调剂 +10 S.H1 2026-03-18 10/500 2026-03-20 23:51 by JourneyLucky
[考研] 323求调剂 +3 洼小桶 2026-03-18 3/150 2026-03-20 22:54 by JourneyLucky
[考研] 295材料求调剂，一志愿武汉理工085601专硕 +5 Charlieyq 2026-03-19 5/250 2026-03-20 20:35 by JourneyLucky
[考研] 一志愿 南京航空航天大学大学 ，080500材料科学与工程学硕 +5 @taotao 2026-03-20 5/250 2026-03-20 20:16 by JourneyLucky
[考研] 353求调剂 +3 拉钩不许变 2026-03-20 3/150 2026-03-20 19:56 by JourneyLucky
[考研] 0703化学调剂 +5 pupcoco 2026-03-17 8/400 2026-03-19 13:58 by houyaoxu
[考研] 收复试调剂生 +4 雨后秋荷 2026-03-18 4/200 2026-03-18 14:16 by elevennnne
[考研] 0854，计算机类招收调剂 +3 胡辣汤放糖 2026-03-15 6/300 2026-03-18 12:09 by 上岸上岸……..
[考研] 11408 一志愿西电，277分求调剂 +3 zhouzhen654 2026-03-16 3/150 2026-03-17 07:03 by laoshidan
[考研] 机械专硕325，寻找调剂院校 +3 y9999 2026-03-15 5/250 2026-03-16 19:58 by y9999
[考研] 一志愿211 0703方向310分求调剂 +3 努力奋斗112 2026-03-15 3/150 2026-03-16 16:44 by houyaoxu
信息提示
关闭
请填处理意见
关闭
