[求助] 此图如此之美 已有2人参与

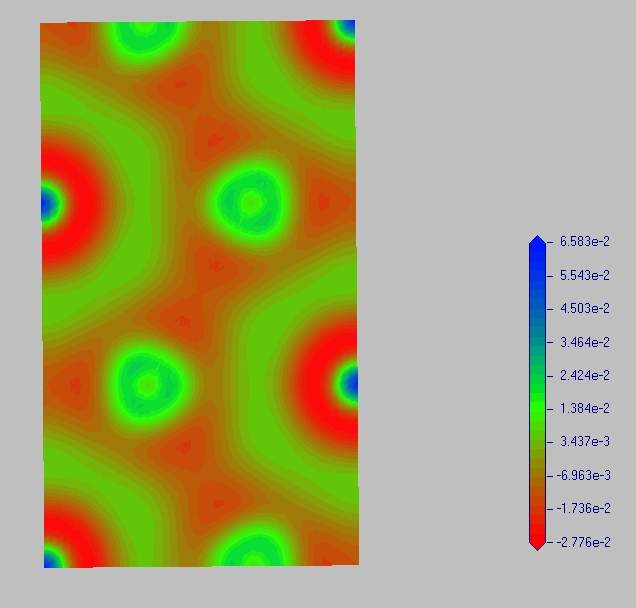

小弟不才，文献中看到了如下的这个charge density difference 图，如此高上大！！
我想请教下各位前辈，此图是怎么做出来的呢？（Ps:我是用CASTEP做计算的)
会做此图的高手来讲讲做法啊？多谢啦！（当然步骤越细越好）不会做的来转转，共同学习嘛!此贴值得你拥有!
此图如此之美
charge density difference
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
倚楼听风雨，淡看江湖路。
1楼 2014-03-09 19:50:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

铁昂笑

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
益达木糖醇: 金币+2, ★有帮助 2014-03-10 16:12:16
sunyang1988: 金币+1, 谢谢交流 2014-03-21 17:28:49
CASTEP做完电荷分布的计算后，做切片分析就可以做沿着任何切面的电荷分布图。
赞一下 回复此楼
2楼2014-03-10 14:15:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

益达木糖醇

木虫 (著名写手)

〤毛毛虫〆的老公
引用回帖:
2楼: Originally posted by 铁昂笑 at 2014-03-10 14:15:25
CASTEP做完电荷分布的计算后，做切片分析就可以做沿着任何切面的电荷分布图。

您好，我计算完成了，但是做不出某个晶面的电荷分布图啊？切片分析，怎么切呢？而且那个元素符号怎么加进去呢？期待您的指导，谢谢!
赞一下 回复此楼
倚楼听风雨，淡看江湖路。
3楼2014-03-10 16:12:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

铁昂笑

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
益达木糖醇: 金币+2 2014-03-12 20:57:22
sunyang1988: 金币+2, 谢谢帮助 2014-03-21 17:28:58
请参考一下步骤：
1. 做一次单点能计算，确认你把property里electron density difference包括进去了；
2. 打开View --> Toolbars  --> Volume visualization （有这个后，create slice选项在界面能看到）
3. 打开结构文件，点击分析castep --> analysis, 然后把电子密度或者电子密度差导入，这时候整个结构会有电子密度的等高线图
4. 切片分析：点击create slice，随便做一个和某个轴平行的切面，然后点击这个切面然后在左侧可以修改这个切面的位置到任何你期望的；
5. 把电荷密度等高线和原子坐标都选不显示，你就得到了上面的图。
赞一下 回复此楼
4楼2014-03-11 18:47:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

益达木糖醇

木虫 (著名写手)

〤毛毛虫〆的老公
引用回帖:
4楼: Originally posted by 铁昂笑 at 2014-03-11 18:47:56
请参考一下步骤：
1. 做一次单点能计算，确认你把property里electron density difference包括进去了；
2. 打开View --> Toolbars  --> Volume visualization （有这个后，create slice选项在界面能看到）
...

您好，我我按照您的指导做了下，得到的是下面的图，但是我想把元素符号加上去该怎么办呢?烦请加以指导，谢谢
此图如此之美-1
赞一下 回复此楼
倚楼听风雨，淡看江湖路。
5楼2014-03-12 15:17:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

铁昂笑

铜虫 (小有名气)

【答案】应助回帖

★
sunyang1988: 金币+1, 谢谢帮助 2014-03-21 17:29:12
找个可以打开图片的文件，自己手动加上去吧。或者就是把原子显示出来
赞一下 回复此楼
6楼2014-03-12 17:38:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

益达木糖醇

木虫 (著名写手)

〤毛毛虫〆的老公
引用回帖:
6楼: Originally posted by 铁昂笑 at 2014-03-12 17:38:46
找个可以打开图片的文件，自己手动加上去吧。或者就是把原子显示出来

好的，谢谢您的指导，我再试试
赞一下 回复此楼
倚楼听风雨，淡看江湖路。
7楼2014-03-12 20:57:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

甲斐之虎

银虫 (正式写手)
引用回帖:
5楼: Originally posted by 益达木糖醇 at 2014-03-12 15:17:28
您好，我我按照您的指导做了下，得到的是下面的图，但是我想把元素符号加上去该怎么办呢?烦请加以指导，谢谢

...

大侠，贫僧感觉原图PS过，起码那几个元素就应该是PS上去的，贫僧最近也在研究这种图如何画
赞一下 回复此楼
别人笑我太疯颠，我笑他人看不穿。不见五陵豪杰墓，无花无酒锄作田。
8楼2014-03-13 10:45:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiejf

专家顾问 (文学泰斗)

麦麦爸爸爱小牛

【答案】应助回帖

★
sunyang1988: 金币+1, 谢谢交流 2014-03-21 17:29:21
电荷密度分布是计算得到的。
赞一下 回复此楼
麦麦爸爸爱小牛
9楼2014-03-13 10:48:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

益达木糖醇

木虫 (著名写手)

〤毛毛虫〆的老公
引用回帖:
8楼: Originally posted by 甲斐之虎 at 2014-03-13 10:45:35
大侠，贫僧感觉原图PS过，起码那几个元素就应该是PS上去的，贫僧最近也在研究这种图如何画...

您好，那请问您研究的怎么样了啊？能否指点下我？ありがとう
