[求助] 请大神帮忙看一下这两张图片的组织都有什么?由于不是专业的所以看起来比较困难。 已有3人参与

原始材料是高强钢,这是焊接之后焊缝区的图片,原来基体主要是铁素体和马氏体,想看看现在的组织有哪些,由于以前没怎么学过材料,所以看起来比较困难,求大神解答,谢谢。

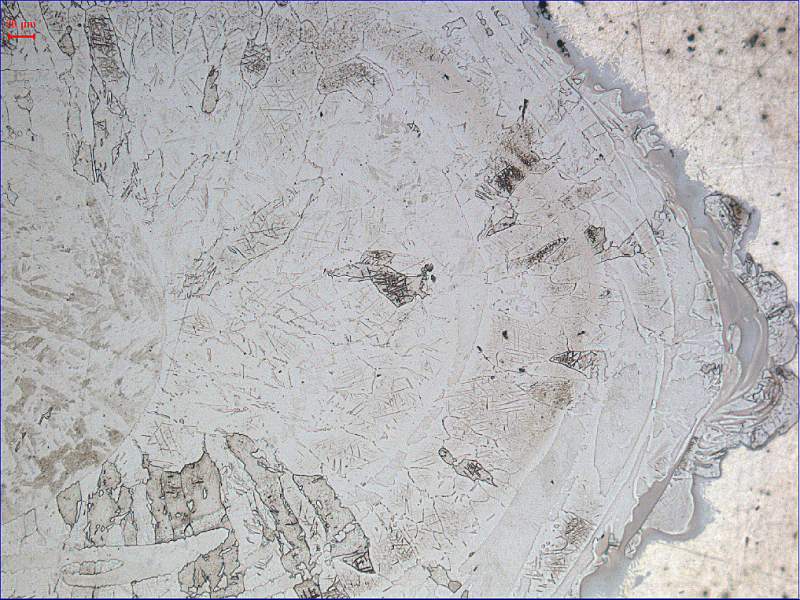

请大神帮忙看一下这两张图片的组织都有什么?由于不是专业的所以看起来比较困难。

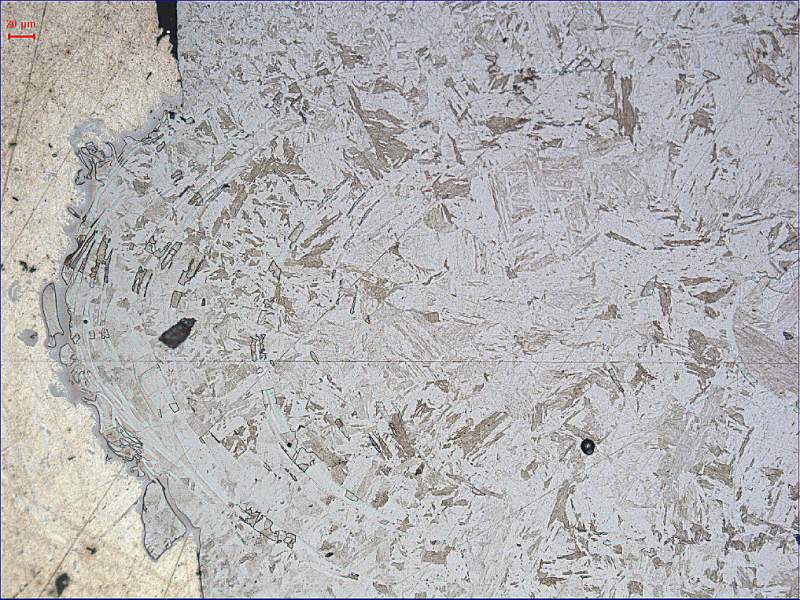

请大神帮忙看一下这两张图片的组织都有什么?由于不是专业的所以看起来比较困难。-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hxqh2010

金虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
怎么着也得把分辨率给出来吧,也好分析一点;而且你那图上面,到底是划痕还是晶界啊,很多都分不清楚。
要不你稍微再放大点吧
天地无极
2楼2014-03-06 11:29:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lnnlcc911

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by hxqh2010 at 2014-03-06 11:29:03
怎么着也得把分辨率给出来吧,也好分析一点;而且你那图上面,到底是划痕还是晶界啊,很多都分不清楚。
要不你稍微再放大点吧

我又传了两张,您看这两张看得清楚吗?谢谢哦
3楼2014-03-06 15:12:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lnnlcc911

新虫 (初入文坛)

又传了两张,帮忙看看,谢谢。

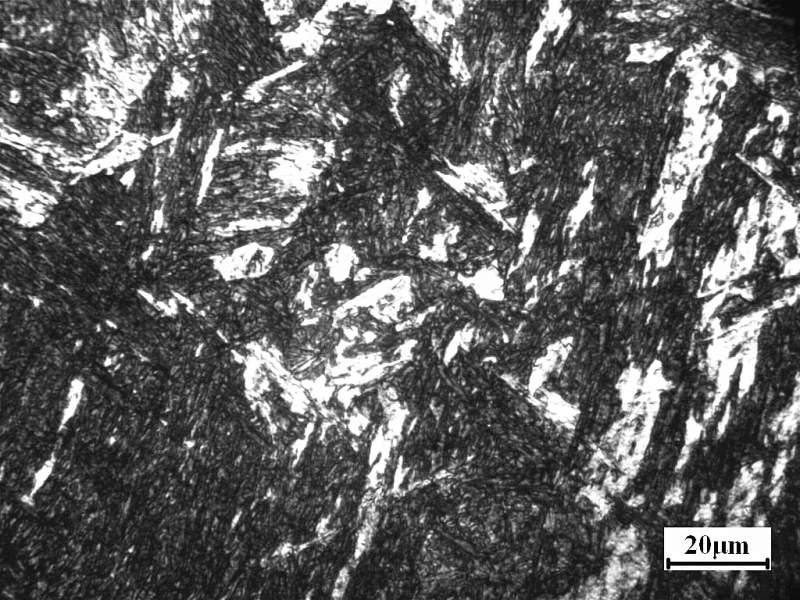

请大神帮忙看一下这两张图片的组织都有什么?由于不是专业的所以看起来比较困难。-2


请大神帮忙看一下这两张图片的组织都有什么?由于不是专业的所以看起来比较困难。-3
2-2 (1).jpg

4楼2014-03-06 15:14:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bobscoret

木虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
上面那张应该是板条马氏体,下面除了马氏体还有铁素体

[ 发自小木虫客户端 ]
5楼2014-03-07 16:59:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bobscoret

木虫 (小有名气)

【答案】应助回帖

原金相图片感觉,试样没做好,划痕多,组织也没腐蚀出来

[ 发自小木虫客户端 ]
6楼2014-03-07 17:01:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lnnlcc911

新虫 (初入文坛)

引用回帖:
6楼: Originally posted by bobscoret at 2014-03-07 17:01:07
原金相图片感觉,试样没做好,划痕多,组织也没腐蚀出来

谢谢哦,我又传了两张在原来图片的下方,感觉拍出来比原来好些,麻烦给看一下好吗?
7楼2014-03-09 14:48:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lnnlcc911

新虫 (初入文坛)

引用回帖:
6楼: Originally posted by bobscoret at 2014-03-07 17:01:07
原金相图片感觉,试样没做好,划痕多,组织也没腐蚀出来

谢谢哦,下面两张感觉比原来图片好些,谢谢。
8楼2014-03-09 14:50:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

《草原的风》

至尊木虫 (职业作家)

【答案】应助回帖

★ ★
lnnlcc911: 金币+2, ★★★很有帮助 2014-03-11 09:32:26
个人看法仅供参考。
第三张图我感觉是回火马氏体(黑色夹杂白点的部分)+白色的铁素体(也可能有残余奥氏体存在)
第四张是板条马氏体+铁素体(小白块),不过弧形的白色大块是铁素体吗?怎么能够形成这样的形状呢?楼主最好打一下显微硬度,看看弧形的白色大块硬度是多少,这样有助于判断。
稀里糊涂是最高境界
9楼2014-03-09 15:57:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lnnlcc911

新虫 (初入文坛)

引用回帖:
9楼: Originally posted by 《草原的风》 at 2014-03-09 15:57:20
个人看法仅供参考。
第三张图我感觉是回火马氏体(黑色夹杂白点的部分)+白色的铁素体(也可能有残余奥氏体存在)
第四张是板条马氏体+铁素体(小白块),不过弧形的白色大块是铁素体吗?怎么能够形成这样的形状呢 ...

非常谢谢您的帮助,是不是不同的组织的硬度是不同的呢,根据硬度去找对应的组织,是吗?
10楼2014-03-09 20:44:36
